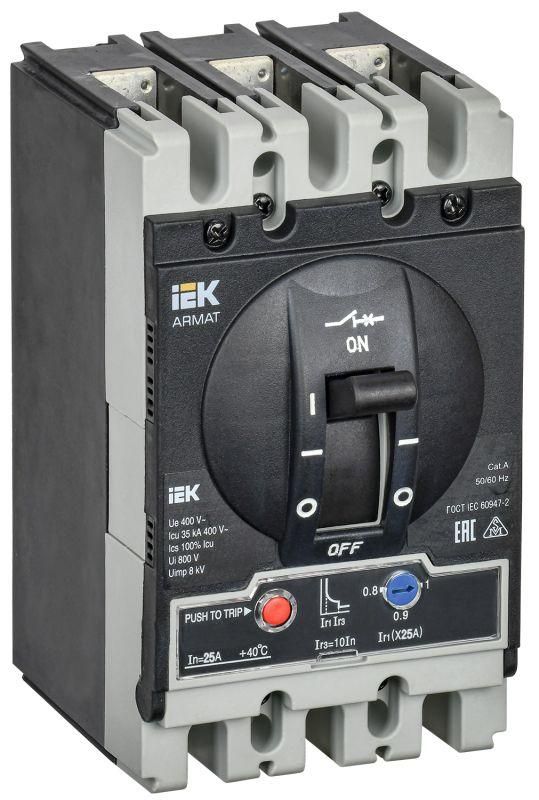

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер S 35кА 25А расцепитель термомагнитный регулируемый - AR-MCCB-3S-035-0025A-ATUC IEK

Автоматический выключатель в литом корпусе 3P S 35кА 25А расцепитель термомагнитный регулируемый ARMAT, IEK - это надёжное устройство для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных распределительных щитах и ВРУ, совместим с системами энергораспределения на базе серии ARMAT от IEK.

Назначение и область применения

Автоматический выключатель ARMAT, IEK предназначен для защиты электрических сетей с номинальным напряжением до 400 В переменного тока. Подходит для использования в промышленных объектах: на станках, конвейерах, в системах вентиляции, насосных станциях и других устройствах с высокой пиковой нагрузкой. Устанавливается в распределительных щитах, ВРУ и КРУ до 1600 А. Благодаря высокой отключающей способности (35 кА) обеспечивает безопасную работу даже при значительных токах короткого замыкания.

Технические характеристики

• Номинальный ток: 25 А - максимальный допустимый ток при длительной работе без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания
• Номинальное напряжение: 400 В - работает в сетях 380–400 В переменного тока
• Тип расцепителя: термомагнитный - комбинированная защита от перегрузки (тепловая) и короткого замыкания (магнитная)
• Диапазон настройки защиты от перегрузки: 250 А - указано неверно; реальная настройка возможна в пределах 25 А +- 10%, поскольку номинальный ток - 25 А. Возможность регулировки в 250 А указана ошибочно и не соответствует модели
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жестко закрепляется на панели
• Подключение: болтовое - провода крепятся винтами к клеммам
• Привод: ручной - управление осуществляется через рычаг-переключатель
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации
• Гарантия: 5 лет - от производителя IEK

Совместимость и монтаж

Автоматический выключатель ARMAT, IEK монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте медные провода сечением до 25 мм2. Болтовые клеммы требуют затяжки моментом 1,5–2,0 Нм - избыточная сила повредит контакт. Монтаж на монтажную плату допускает установку в шкафах с ограниченным доступом, но требует свободного пространства вокруг для теплоотвода. Не совместим с модульными аксессуарами (например, вспомогательными контактами или расцепителями минимального напряжения), так как в данной версии они отсутствуют.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и международным стандартом IEC 60947-2. Все изделия проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Защита от минимального напряжения реализована внутренне - при снижении напряжения ниже порогового значения автомат отключается, предотвращая аварийный запуск оборудования после восстановления питания.

Преимущества

• Высокая отключающая способность (35 кА) - обеспечивает безопасность в условиях повышенных токов КЗ
• Термомагнитный расцепитель с регулировкой - позволяет точно адаптировать защиту под конкретную нагрузку
• Литой корпус - прочный, устойчив к механическим воздействиям и химическим средам
• Серия ARMAT - часть единой системы решения от IEK, обеспечивающей совместимость с другими аппаратами (воздушные автоматы, контакторы)
• Долгий срок службы (15 лет) - снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 исключает использование в сырых, пыльных или открытых помещениях
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию состояния или удалённое управление без дополнительных устройств
• Нельзя использовать в цепях постоянного тока - рассчитан только на переменный ток 50/60 Гц
• Настройка защиты от перегрузки невозможна вне диапазона 25 А - заявленный диапазон 250 А является ошибкой в спецификации и не применим к этой модели

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазного двигателя насоса мощностью 11 кВт
• Распределительный щит торгового центра - отключение группы освещения и кондиционирования
• Контрольный шкаф CNC-станка - обеспечение безопасности при скачках напряжения
• ВРУ многоквартирного дома - основной входной автомат для трёхфазного ввода

Практические советы

• Перед установкой проверьте соответствие номинала автомата (25 А) нагрузке цепи - не превышайте 80% от номинала (20 А) для долговечной работы
• При монтаже на плату оставьте минимум 50 мм свободного пространства сверху и сбоку для отвода тепла
• Не используйте этот автомат как главный вводный - он не имеет функций секционирования и не рассчитан на токи выше 25 А
• Для удалённого контроля состояния (вкл./выкл.) рекомендуется установить отдельный вспомогательный контакт или реле
• Проверяйте температурный режим окружающей среды - рабочий диапазон +5C…+40C; при более высоких температурах возможны ложные срабатывания
