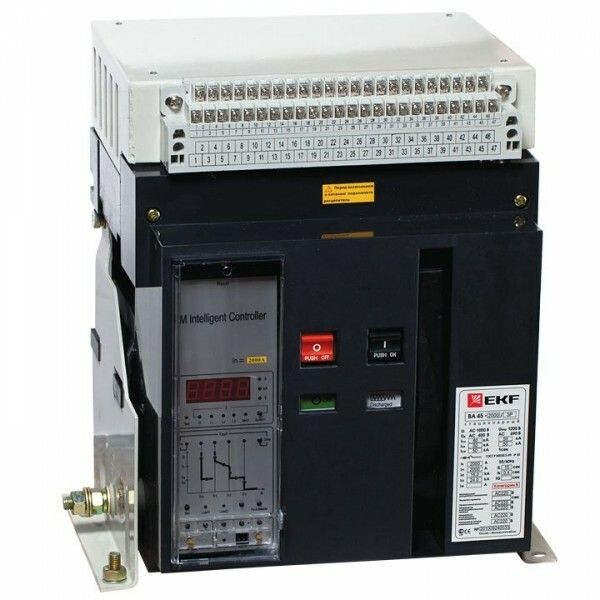

Автоматический выключатель ВА-45 2000/2000А 3P+N 50кА стационарный EKF PROxima | mccb45-2000-2000-4P

Автоматический выключатель ВА-45 2000/2000А 3P+N 50кА стационарный от EKF - надёжное устройство для защиты мощных промышленных сетей переменного тока. Благодаря электронному расцепителю, моторному приводу и высокой отключающей способности, этот выключатель обеспечивает безопасную работу оборудования даже при экстремальных режимах. Артикул mccb45-2000-2000-4p соответствует сериям PROxima и ВА-45.

Назначение и область применения

Автоматический выключатель ВА-45 2000/2000А 3P+N предназначен для защиты силовых цепей в промышленных объектах: на подстанциях, в распределительных щитах, у крупных двигателей, конвейеров, насосных станций и систем HVAC. Он коммутирует токи до 2000 А и отключает сеть при перегрузках, коротких замыканиях, проседании напряжения или полном исчезновении питания. Устройство подходит для интеграции в системы автоматизации, где требуется удалённое управление и диагностика состояния сети.

Технические характеристики

• Количество полюсов: 3 фазы + N (4-полюсный, ноль размыкается)
• Номинальный ток: 2000 А (регулируемый в пределах 800–2000 А)
• Номинальная отключающая способность: 80 кА - способен гасить самые мощные КЗ в промышленных сетях
• Номинальное напряжение: 400–690 В AC (работает в трёхфазных сетях средней и высокой мощности)
• Частота: 50 Гц
• Тип расцепителя: Электронный - позволяет точную настройку времятоковых характеристик
• Защита от замыканий на землю: Да - реагирует на токи утечки в нулевом проводе
• Защита по минимальному напряжению: Да - отключается при падении напряжения ниже порога
• Диапазон регулировки КЗ: До 20 000 А - можно задать чувствительность защиты от сверхтоков
• Тип подключения: Болтовое, шинное - удобно для монтажа на сборных шинах
• Способ монтажа: На монтажную плату - требует жёсткой фиксации в щите
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ3.1 - работает при температурах от –40 C до +55 C
• Привод: Ручной рычаг + моторный - возможность дистанционного включения/отключения
• Индикаторы: Отключение и расцепление - наглядно показывают причину отключения
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.1 и ГОСТ Р 50030.2

Совместимость и монтаж

Автоматический выключатель ВА-45 2000/2000А 3P+N монтируется на специализированную монтажную плату, совместимую с рамками серии ВА-45. Подключение осуществляется болтовым способом к медным или алюминиевым шинам. Для правильной установки необходимо соблюдать момент затяжки контактов - не более значений, указанных в руководстве производителя. Ноль (N) обязательно размыкается - это важно для безопасности при обслуживании. Моторный привод подключается через внешний контроллер (например, PLC), что позволяет интегрировать выключатель в SCADA-системы. Убедитесь, что шина имеет достаточную площадь сечения для тока 2000 А - рекомендовано минимум 2×(240 мм2) меди.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.1 и ГОСТ Р 50030.2, которые определяют поведение аппаратов при аварийных ситуациях. Электронный расцепитель обеспечивает селективность - отключает только участок с нештатной ситуацией, не влияя на остальные цепи. Индикация расцепления и отключения помогает быстро определить причину отказа. Защита от замыканий на землю снижает риск поражения током и возгорания из-за утечек. IP30 не предусматривает защиту от влаги - установка возможна только внутри закрытых щитов с классом защиты не ниже IP54.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для сложных промышленных сетей с большими источниками КЗ
• Электронный расцепитель - точная настройка всех параметров защиты, включая выдержку времени
• Поддержка моторного привода - позволяет управлять выключателем дистанционно, без доступа к щиту
• Функция защиты по минимальному напряжению - предотвращает запуск оборудования при недостаточном питании
• Информирование о состоянии - вывод информации о причинах отключения через интерфейсы (при наличии модулей связи)
• Длительная гарантия (7 лет) - подтверждает надёжность компонентов

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP30 не защищает от влаги, пыли и агрессивной среды
• Требует монтажа на жёсткую металлическую плату - нельзя устанавливать на DIN-рейку
• Не подходит для постоянного тока (DC) - только переменный ток 50 Гц
• Максимальная частота включения-отключения ограничена конструкцией - не используется для частого переключения (например, в пускателях)
• Требуется профессиональная настройка расцепителей - неквалифицированная настройка может привести к ложным срабатываниям

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В
• Защита крупного двигателя 1000 кВт на заводе
• Контроль питания конвейерной линии с несколькими потребителями
• Обеспечение селективной защиты в многоступенчатой системе электроснабжения
• Интеграция в систему автоматического управления энергообъектом с передачей сигнала о состоянии в ЦУП

Практические советы

• При выборе места установки учтите необходимость доступа для ручного отключения - рычаг должен быть легко видим и доступен
• Настройка тока срабатывания перегрузки должна быть близка к максимальному рабочему току защищаемой цепи, но не выше 2000 А
• Для моторного привода используйте только согласованные схемы управления - не подключайте напрямую к 220 В без реле
• Проверьте соответствие сечения шины и болтового зажима - при токе 2000 А недостаточно сечения вызывает перегрев
• При первом включении после монтажа проведите тестовое срабатывание по КЗ (по методике производителя) - чтобы убедиться в работоспособности защиты
• Регулярно проверяйте состояние контактов и индикаторов - особенно в условиях повышенной вибрации
