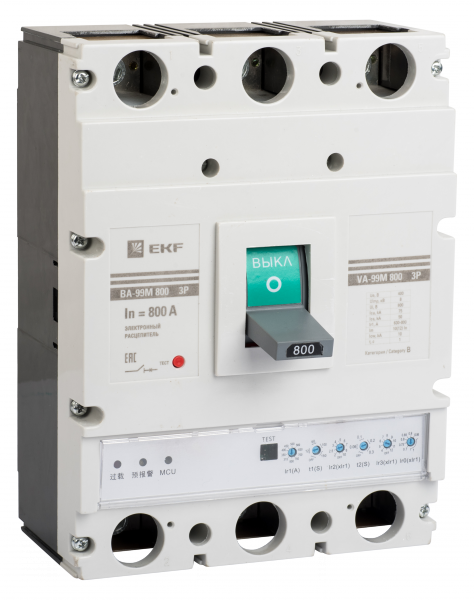

Выключатель автоматический ВА-99М 800/800А 3P 75кА с электронным расцепителем PROxima | mccb99-800-800me EKF

Автоматический выключатель ВА-99М 800/800А 3P 75кА с электронным расцепителем от EKF - надёжное коммутационное устройство для защиты силовых цепей до 800 А в промышленных объектах. Модель из серии PROxima предназначена для установки на монтажную плату и обеспечивает точную защиту от перегрузок и коротких замыканий благодаря электронному расцепителю.

Назначение и область применения

Выключатель ВА-99М 800/800А 3P 75кА используется для защиты электрических сетей переменного тока с напряжением до 690 В. Подходит для защиты мощных потребителей: промышленных двигателей, трансформаторов, распределительных щитов, конвейеров и других оборудования с высокими пусковыми токами. Устанавливается в качестве главного вводного автомата или для защиты ответвленных линий в промышленных и энергетических объектах.

Технические характеристики

• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 75 кА - способность безопасно отключить ток короткого замыкания до этого значения.
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения, включая промышленные системы 400 В и 690 В.
• Тип расцепителя: Электронный - позволяет точно настраивать пороги срабатывания, отличается гибкостью и стабильностью по сравнению с тепловыми аналогами.
• Диапазон защиты от перегрузки: 630–800 А - можно настроить чувствительность к длительным перегрузкам в этом интервале.
• Диапазон защиты от КЗ: 2520–12 800 А - настраивается для реакции на импульсные токи короткого замыкания.
• Степень защиты IP30: Защита от доступа к опасным частям инструментами и предметами более 2,5 мм; не защищён от пыли и воды - устанавливается внутри щита.
• Привод: Ручной рычаг + моторный привод - возможность удалённого включения/выключения через внешний привод.
• Подключение: Болтовое - клеммы для присоединения шин или кабелей с помощью болтовых зажимов.
• Индикация: Есть указатель положения (вкл/выкл) и сигнал расцепления - наглядно показывает причину отключения.
• Конструкция: Комплектное устройство в герметичном корпусе - все компоненты собраны в одном модуле, не требует сборки.

Совместимость и монтаж

Выключатель ВА-99М 800/800А 3P 75кА монтируется на монтажную плату (DIN-рейка не предусмотрена). Для установки требуется подготовленная металлическая или композитная пластина с отверстиями под крепёж. Размеры устройства соответствуют стандартам серии PROxima - совместим с другими аппаратами этой линейки. Болтовые зажимы рассчитаны на кабели сечением до 185 мм2. Обязательно соблюдать момент затяжки болтов, указанный в руководстве - переусердствовать нельзя, чтобы не повредить контактные поверхности. Моторный привод подключается отдельно - он не встроен, но предусмотрен для автоматизации.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция корпуса изготовлена из самозатухающего термостойкого материала, предотвращающего распространение огня. Наличие индикатора отключения и сигнализации расцепления снижает риск ошибочного включения после аварии. Устройство не имеет открытых токоведущих частей - безопасно при обслуживании при отключенном питании.

Преимущества

• Электронный расцепитель обеспечивает точную и стабильную защиту даже при колебаниях температуры окружающей среды.
• Настройка токов перегрузки и КЗ в широком диапазоне - адаптация под конкретную нагрузку без замены аппарата.
• Возможность дистанционного управления через моторный привод - удобно для автоматизированных систем.
• Яркий визуальный индикатор расцепления - быстро определить причину отключения без вскрытия корпуса.
• Моноблочная конструкция - минимум точек отказа, повышенная надёжность.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 исключает воздействие влаги и пыли.
• Требуется жёсткая монтажная плата - не совместим с DIN-рейками, что ограничивает применение в типовых щитках.
• Не имеет встроенных вспомогательных контактов - для передачи сигнала состояния нужны внешние модули.
• Электронный расцепитель требует стабильного питания - при обрыве цепи управления защита временно отключается.

Примеры использования

• Главный ввод в промышленном распределительном щите 690 В с нагрузкой до 800 А.
• Защита крупного насоса или компрессора на заводе с высокими пусковыми токами.
• Щитовая система на пищевом производстве, где важна точная настройка защиты от перегрузок.
• Объекты с автоматизированной системой управления - при наличии моторного привода возможна интеграция в SCADA.

Практические советы

• Перед первым запуском обязательно проверьте настройки расцепителя - они могут быть установлены на максимум с завода.
• При использовании моторного привода убедитесь, что его источник питания надёжен - потеря питания привода не влияет на работу самого выключателя, но лишает возможности дистанционного управления.
• Для тестирования функции отключения используйте кнопку «Тест» - она активирует проверку расцепителя без подачи реального тока КЗ.
• При замене выключателя ВА-99М 800/800А 3P 75кА учитывайте посадочные размеры - новые модели серии PROxima имеют одинаковый форм-фактор, что упрощает замену.
• Не допускайте попадания пыли и влаги в щит, где установлен выключатель - даже при IP30 грязь может вызвать пробой между клеммами.
