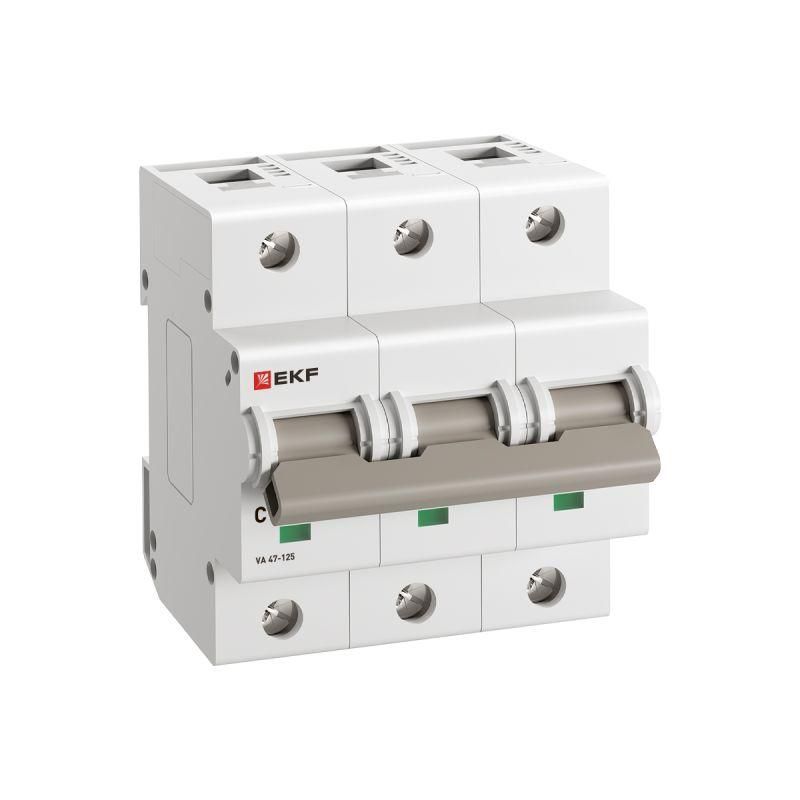

Выключатель автоматический ВА 47-125 3P 40А (C) 15кА PROXIMA | mcb47125-3-40C EKF

Автоматический выключатель ВА 47-125 3P 40А (C) 15кА от бренда EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Модель из серии PROXIMA EKF подходит для установки в распределительных щитах жилых, офисных и промышленных объектах, где требуется надежная защита трехфазных нагрузок с током до 40 А.

Назначение и область применения

Выключатель ВА 47-125 3P 40А (C) 15кА защищает трёхфазные сети переменного тока с частотой 50/60 Гц. Он применяется там, где есть риск возникновения значительных токов КЗ - например, на входе в щит, у питания мощных двигателей, насосов, компрессоров, конвейеров и другого оборудования с высокими пусковыми токами. Благодаря отключающей способности 15 кА этот автомат может заменить более крупные силовые аппараты в типовых проектах.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 3 - защита всех фаз одновременно;
• Номинальное напряжение: 400 В AC - работает в сетях 380–400 В;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электродвигатели, освещение, бытовые приборы);
• Предельная отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от молний или коммутаций);
• Сечение провода: 1–25 мм2 - совместим с большинством медных и алюминиевых кабелей в распределительных щитах;
• Степень защиты IP20: защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не предназначен для открытой установки вне щита;
• Ширина: 4,5 модуля (9 мм × 4,5 = 40,5 мм) - занимает место в DIN-рейке;
• Глубина монтажа: 82 мм - требует достаточного внутреннего объема щита;
• Рабочий диапазон температур: от –25 C до +50 C - подходит для холодных помещений и теплых производственных зон;
• Степень загрязнения 2: допустимо использование в помещениях с умеренной запыленностью и отсутствием проводящей пыли.

Совместимость и монтаж

Автомат ВА 47-125 3P 40А (C) 15кА устанавливается на стандартную DIN-рейку типа 35 мм. Подключение проводов осуществляется сверху и снизу - зажимы рассчитаны на сечения от 1 до 25 мм2. Для надежного соединения рекомендуется использовать наконечники НШВИ или НШВ. Устройство совместимо с другими элементами серии PROXIMA EKF: рубильниками, УЗО, дифавтоматами того же форм-фактора. Обращайте внимание на глубину монтажа - 82 мм - чтобы не задеть соседние устройства или кабели внутри щита.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60947-2. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания при отключении больших токов КЗ. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при работе. Применение в условиях степени загрязнения 2 исключает образование проводящих дорожек на изоляторах.

Преимущества

• Высокая отключающая способность (15 кА) позволяет применять устройство даже там, где обычно используются более дорогие силовые автоматы;
• Улучшенная система гашения дуги увеличивает срок службы и безопасность;
• Серебряные контакты обеспечивают стабильную проводимость и минимальный нагрев при длительной нагрузке;
• Совместимость с другими изделиями серии PROXIMA EKF упрощает сборку щитов и стандартизирует обслуживание;
• Удобная маркировка и четкая механика включения/выключения позволяют быстро диагностировать состояние автомата.

Ограничения применения

• Не предназначен для установки на улице или во влажных местах - степень защиты IP20 не обеспечивает защиту от воды и пыли;
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, тяжелые станки с частыми запусками) - для них лучше выбрать характеристику D;
• Не следует использовать в системах с напряжением выше 400 В AC - максимальное рабочее напряжение 400 В, хотя изоляция рассчитана на 660 В;
• Не рекомендован для применения в средах с высокой конденсацией влаги или агрессивными газами - возможна коррозия контактов.

Примеры использования

• Защита вводного автомата в трехфазном щите многоквартирного дома;
• Отключение питания группы станков на производстве (ток 40 А, пусковые токи в пределах C-характеристики);
• Щит управления конвейерной линией с несколькими двигателями;
• Распределительный щит торгового центра, где установлены системы вентиляции и освещения.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - используйте провода 1–25 мм2, не более и не менее;
• При монтаже в плотно укомплектованных щитах учтите глубину 82 мм - возможно, потребуется углубление или смещение других устройств;
• Для удобства обслуживания располагайте автомат рядом с аналогичными устройствами серии PROXIMA EKF - они одинаково маркированы и легко идентифицируются;
• Если ваша нагрузка часто имеет пиковые токи (например, компрессоры), убедитесь, что характеристика C подходит - при частых ложных срабатываниях рассмотрите вариант с характеристикой D;
• Не закручивайте болты зажимов слишком сильно - это может повредить пластик или деформировать контактную площадку.
