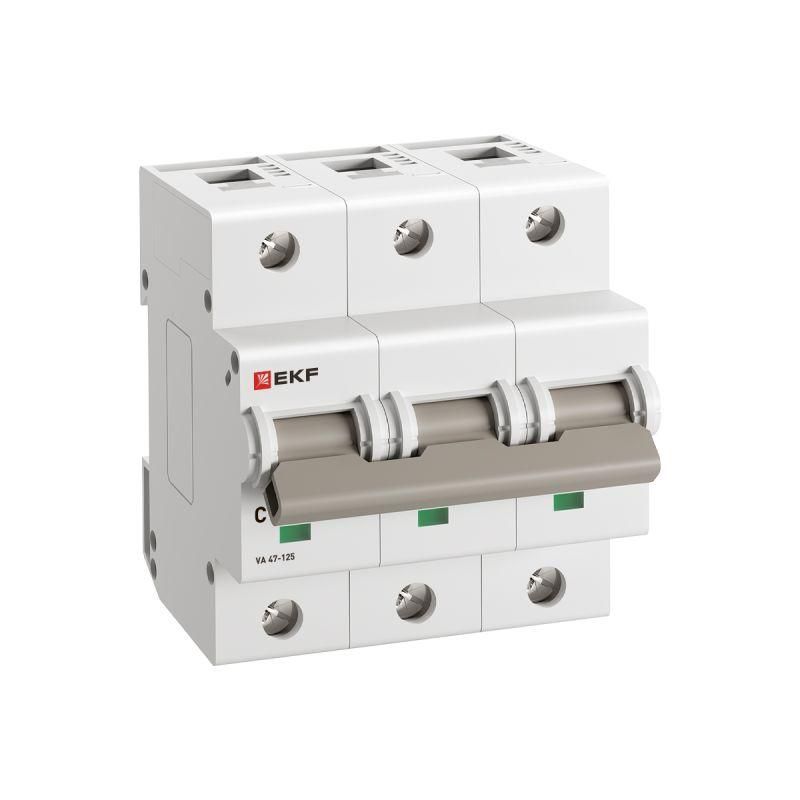

Выключатель автоматический ВА 47-125 3P 63А (C) 15кА PROXIMA | mcb47125-3-63C EKF

Автоматический выключатель ВА 47-125 - трёхполюсный устройство на 63 А с характеристикой C и отключающей способностью 15 кА от бренда EKF. Он предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель ВА 47-125 защищает электрические сети переменного тока от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах зданий, производственных линий, насосных станций, систем вентиляции и других объектов с умеренной индуктивной нагрузкой. Благодаря высокой отключающей способности 15 кА может применяться там, где требуется замена более крупных силовых автоматов.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан выключатель
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальная отключающая способность: 15 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Тип тока: переменный (AC) - работает только в сетях с частотой 50–60 Гц
• Напряжение изоляции: 660 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные выбросы)
• Сечение провода: 1–25 мм2 - допустимый диапазон площади поперечного сечения подключаемых жил
• Ширина: 4,5 модуля (135 мм) - занимает 4,5 стандартных модулей на DIN-рейке
• Глубина монтажа: 82 мм - требует свободного пространства за щитом
• Рабочая температура: –25…+50 C - можно использовать в неотапливаемых помещениях, но не в условиях экстремального холода или перегрева
• Степень защиты: IP20 - защита от прикосновений пальцев и твердых предметов, но не от воды и пыли
• Степень загрязнения: 2 - предназначено для помещений с обычным уровнем запыления и отсутствием проводящей пыли

Совместимость и монтаж

Выключатель ВА 47-125 совместим со всеми стандартными DIN-рейками типа 35 мм. Установка осуществляется путём защёлкивания на рейку. Клеммы рассчитаны на провода сечением от 1 до 25 мм2 - медные или алюминиевые, с или без наконечников. Для надёжного соединения рекомендуется затягивать винты моментом 1,5 Нм. Монтаж возможен только в закрытых щитах с защитой от попадания влаги, так как степень защиты IP20 исключает использование в открытых или влажных местах. Обратите внимание: глубина монтажа 82 мм требует достаточного внутреннего объёма щита.

Безопасность и стандарты

Автоматический выключатель ВА 47-125 соответствует требованиям ГОСТ IEC 60947-2 и имеет сертификаты ЕАЭС. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания при отключении больших токов. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при длительной работе.

Преимущества

• Высокая отключающая способность 15 кА позволяет замещать более громоздкие силовые автоматы
• Увеличенная ширина корпуса (4,5 модуля) обеспечивает лучшую теплоотдачу и стабильную работу при нагрузках
• Двойная дугогасительная система снижает вероятность выхода из строя при аварийных режимах
• Серебряные контакты увеличивают срок службы и снижают потери энергии
• Подходит для широкого диапазона температур - от холодных складов до жарких машинных залов

Ограничения применения

• Не применяется в цепях постоянного тока (DC)
• Запрещён к установке вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не подходит для нагрузок с очень высоким пусковым током (например, мощные компрессоры, сварочные аппараты); для них нужна характеристика D
• Не рекомендован для использования при температурах ниже –25 C - возможны проблемы с механикой и пластиком
• Не предназначен для частого включения/выключения - не является устройством управления, только защиты

Примеры использования

• Защита трёхфазного электродвигателя 45 кВт на конвейере
• Распределение питания по группам освещения в торговом центре
• Щитовая защита ввода в административное здание
• Контроль питания насосной группы в системе водоснабжения

Практические советы

• Выбирая автомат ВА 47-125, проверьте соответствие сечения кабеля - не используйте провода меньше 1 мм2 или больше 25 мм2
• При установке в щит с ограниченной глубиной - учтите, что выключатель требует минимум 82 мм свободного пространства за рейкой
• Для цепей с частыми пусками (например, лифты, насосы) лучше выбрать характеристику D, а не C
• Не забудьте про маркировку: каждый автомат должен иметь ярлык с указанием защищаемой цепи
• Проверяйте плотность затяжки клемм через год после установки - особенно при алюминиевых проводах
