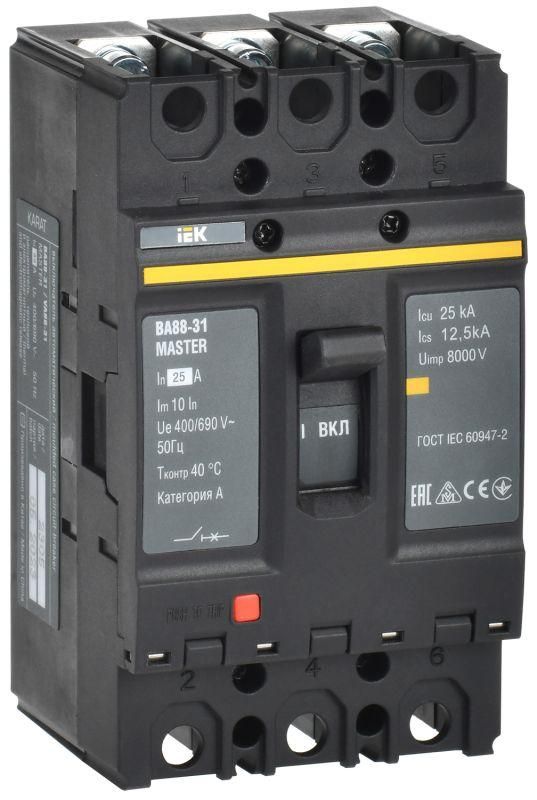

Выключатель автоматический ВА88-31 3Р 25А 25кА MASTER | SVA00-3-0025-02 IEK

Автоматический выключатель ВА88-31, ГСИ(н) от IEK - трёхполюсное устройство на 25 А и 25 кА, предназначенное для защиты электросетей от перегрузок, коротких замыканий и просадок напряжения. Устройство устанавливается на DIN-рейку и применяется в промышленных щитах, где требуется надёжная и точная защита оборудования.

Назначение и область применения

ВА88-31, ГСИ(н) защищает электрические цепи от повреждений, вызванных:

• перегрузкой - когда ток превышает допустимый уровень длительно;
• коротким замыканием - при резком скачке тока;
• снижением напряжения ниже безопасного порога - функция защиты по минимальному напряжению предотвращает запуск оборудования при аварийных условиях.

Подходит для использования в распределительных щитах промышленных объектов: станках, конвейерах, насосных системах, вентиляционных установках. Применяется там, где важна стабильность работы и защита дорогостоящего оборудования.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети одновременно.
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 690 В - работает в сетях переменного тока до этой величины, включая промышленные системы 400/690 В.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) + электромагнитный (для КЗ).
• Диапазон настройки защиты от перегрузки: фиксирован на 25 А - нельзя изменить, соответствует номинальному току.
• Диапазон регулировки срабатывания КЗ: 50–125 А - можно настроить чувствительность к короткому замыканию в этом интервале, что позволяет адаптировать защиту под нагрузку.
• Степень защиты IP30: защита от твёрдых предметов больше 2,5 мм, но не от воды - подходит только для внутренней установки в закрытых щитах.
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными шинами в электрощитах.
• Исполнение: стационарное - не предназначено для частого отключения вручную, используется как основная защита, а не как рубильник.
• Привод: ручной - управление осуществляется рычагом, без дистанционного управления.
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление без внешних модулей.

Совместимость и монтаж

ВА88-31, ГСИ(н) устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство на рейке и подключить фазные провода к верхним и нижним зажимам. Подключение выполняется с соблюдением полярности: вход - сверху, выход - снизу. Поскольку вспомогательные контакты не предусмотрены, для передачи сигналов состояния (например, “отключен”) необходимо использовать внешние устройства, такие как реле контроля положения.

Учитывайте посадочные габариты: устройство занимает 3 модуля (54 мм) по ширине. Обеспечьте достаточное пространство вокруг для теплоотвода - особенно при работе на предельных токах.

Безопасность и стандарты

ВА88-31, ГСИ(н) соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция выполнена в литом корпусе, обеспечивающем механическую прочность и изоляцию. Защита по минимальному напряжению соответствует требованиям безопасности для оборудования, которое не должно самопроизвольно включаться после восстановления питания.

Преимущества

• Комбинированный расцепитель обеспечивает точную защиту как от медленных перегрузок, так и от внезапных КЗ.
• Настройка тока срабатывания КЗ в диапазоне 50–125 А даёт гибкость при согласовании с другими защитными устройствами в сети.
• Высокая отключающая способность (25 кА) делает устройство подходящим для промышленных сетей с высокими токами КЗ.
• Литой корпус увеличивает долговечность и исключает доступ к внутренним элементам, что снижает риск случайного вмешательства.

Ограничения применения

• Не подходит для открытых площадок или помещений с повышенной влажностью - степень защиты IP30 не защищает от воды и пыли.
• Фиксированная настройка защиты от перегрузки (25 А) не позволяет менять этот параметр - устройство нельзя переустановить на другую нагрузку без замены.
• Отсутствие вспомогательных контактов ограничивает возможности автоматизации - нельзя подключить дистанционную сигнализацию или блокировки без дополнительных компонентов.
• Не предназначен для частого ручного включения/выключения - рассчитан на работу как защитное устройство, а не как коммутирующий аппарат.

Примеры использования

• Щитовая автоматики на производстве - защита трёхфазного двигателя насоса мощностью 11 кВт.
• Распределительный щит станции водоснабжения - отключение при падении напряжения ниже 300 В.
• Линии питания конвейеров в пищевой промышленности - предотвращение запуска при сбоях в питании.

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - ВА88-31, ГСИ(н) подходит только для нагрузок до 25 А. Перегрузка приведёт к преждевременному износу.
• Если нужна сигнализация состояния (“вкл./выкл.”), используйте внешнее реле или модуль, совместимый с сериями IEK MASTER.
• При использовании в среде с возможным образованием пыли - убедитесь, что щит имеет герметичную крышку, поскольку IP30 не защищает от пыли.
• При настройке тока срабатывания КЗ (50–125 А) ориентируйтесь на токи короткого замыкания в вашей сети - слишком низкая настройка может вызывать ложные срабатывания, слишком высокая - снижает защиту.
• Не заменяйте ВА88-31, ГСИ(н) обычными автоматами с меньшей отключающей способностью - даже если ток одинаковый, 25 кА против 6 или 10 кА - это вопрос безопасности при аварии.
