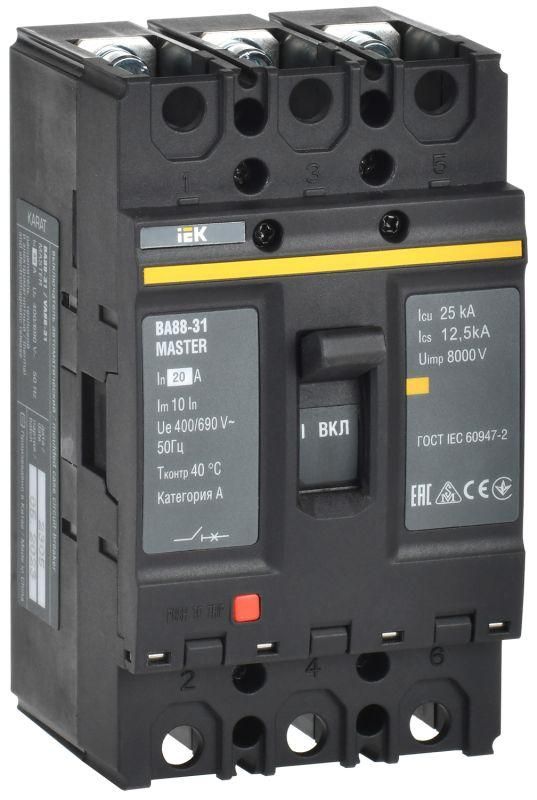

Выключатель автоматический ВА88-31 3Р 20А 25кА MASTER | SVA00-3-0020-02 IEK

Автоматический выключатель ВА88-31, ГСИ(н) от IEK - трёхполюсное устройство на 20 А и 25 кА, предназначенное для защиты электросетей от перегрузок, коротких замыканий и просадок напряжения. Устройство смонтировано на DIN-рейку, имеет винтовые зажимы и степень защиты IP30. Подходит для промышленного оборудования, щитовых комнат и распределительных пунктов.

Назначение и область применения

Выключатель ВА88-31, ГСИ(н) защищает электрические сети от повреждений, вызванных:

• перегрузкой - когда ток превышает допустимый уровень длительно;
• коротким замыканием - при внезапном скачке тока до 200 А и выше;
• снижением напряжения ниже безопасного порога - функция защиты по минимальному напряжению отключает нагрузку при аварийных просадках.

Устройство применяется в промышленных системах: на станках, конвейерах, в распределительных щитах, насосных станциях и других объектах с постоянным потреблением энергии. Номинальное напряжение 690 В позволяет использовать его в трёхфазных сетях переменного тока.

Технические характеристики

• Номинальный ток: 20 А - максимальный рабочий ток, который выключатель может проводить постоянно без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) + электромагнитный (для КЗ).
• Настройка расцепителя перегрузки: жестко зафиксирована на 20 А - нельзя изменить, соответствует номинальному току.
• Срабатывание при КЗ: без задержки при токе 200 А - быстрое отключение при высоких импульсах.
• Номинальное напряжение: 690 В - работает в сетях до этого значения, включая промышленные 400–690 В.
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шкафами и щитами.
• Подключение: винтовые зажимы - надёжное соединение с медными проводниками до 25 мм2.
• Степень защиты: IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды и пыли.
• Привод: ручной - управление осуществляется рычагом вручную.
• Исполнение: стационарное - не предназначено для частого извлечения или перемещения.
• Вспомогательные контакты: отсутствуют - нет возможности подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Выключатель ВА88-31, ГСИ(н) устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать их моментом 0,8–1,0 Нм, чтобы избежать пережима или плохого контакта. Максимальное сечение провода - 25 мм2. Устройство не требует специальных инструментов для монтажа, но перед подключением необходимо отключить питание.

Не поддерживает модульные дополнения (блоки управления, AUX-контакты, расцепители U_min) - они не предусмотрены конструкцией. Все функции реализованы внутри корпуса.

Безопасность и стандарты

Выключатель ВА88-31, ГСИ(н) соответствует требованиям международных стандартов IEC/EN 60947-2 для автоматических выключателей низкого напряжения. Применяет проверенную технологию комбинированного расцепления, обеспечивающую селективность и надёжность отключения. Серия MASTER прошла сертификацию в рамках системы ГОСТ Р и внесена в Госреестр средств измерений (ГСИ).

Преимущества

• Высокая отключающая способность (25 кА) обеспечивает защиту даже в условиях мощных коротких замыканий.
• Жёсткая настройка на 20 А исключает случайную некорректную регулировку - идеально для стандартизированных линий.
• Защита от просадок напряжения предотвращает повреждение чувствительного оборудования при авариях в сети.
• Литой корпус обеспечивает механическую прочность и долговечность в агрессивной среде.
• Совместимость с другими изделиями серии MASTER упрощает комплектование щита.

Ограничения применения

• Степень защиты IP30 не допускает использование во влажных помещениях, на улице или в местах с пылевой нагрузкой - требуется дополнительная герметизация щита.
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния («вкл/выкл») к системам контроля или АСУ ТП.
• Фиксированная настройка расцепителя - нельзя адаптировать под другие токи (например, 16 А или 25 А); для другого тока нужен другой аппарат.
• Не предназначен для частого ручного включения/отключения - рассчитан на эксплуатационные отключения, а не на оперативное управление.
• Максимальное напряжение 690 В - не используется в сетях свыше этого значения, включая высоковольтные промышленные системы.

Примеры использования

• Щитовая на производстве - защита трёхфазного двигателя 15 кВт, работающего от 400 В.
• Конвейерная линия - отключение при перегрузке или падении напряжения в сети.
• Распределительный пункт в цеху - основной входной автомат для группы оборудования.
• Система водоснабжения - защита насосной станции от скачков тока и аварийных просадок.

Практические советы

• Выбирая ВА88-31, ГСИ(н), убедитесь, что ваша нагрузка не превышает 20 А - превышение приведёт к постоянным отключениям.
• При монтаже используйте калиброванный ключ для затяжки винтов - слабый контакт вызывает нагрев и выход из строя.
• Если требуется сигнализация состояния - выбирайте модель с вспомогательными контактами (например, ВА88-31 с индексом “+AUX”), либо установите внешнее реле.
• Для помещений с повышенной запылённостью или влажностью - размещайте выключатель в закрытом щите с классом защиты не ниже IP54.
• Не заменяйте этот автомат на более слабый (например, 16 А) - он не справится с пусковыми токами двигателей; не заменяйте на более мощный - потеряете защиту.
