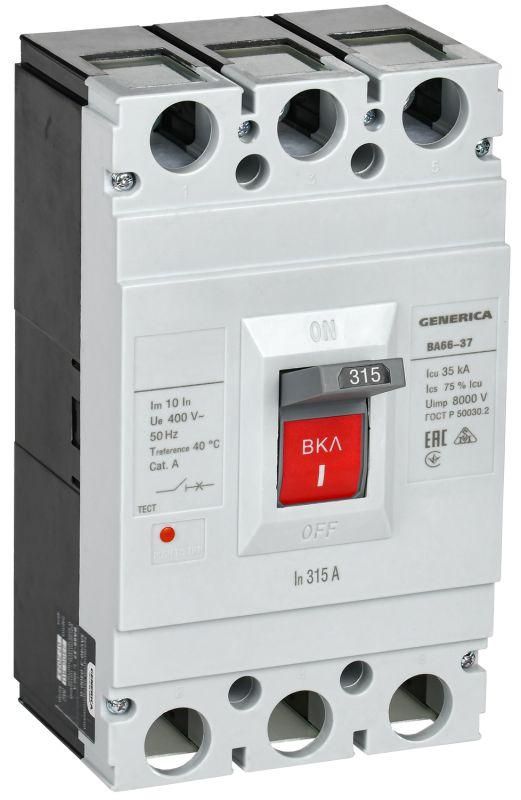

Выключатель автоматический ВА66-37 3Р 315А 35кА | SAV40-3-0315-G GENERICA IEK

Автоматический выключатель ВА66-37 от GENERICA - трёхполюсный аппарат на 315 А с отключающей способностью 35 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Устройство совместимо с системами до 690 В и устанавливается на монтажные элементы, что делает его подходящим для промышленных щитов и распределительных устройств.

Назначение и область применения

Выключатель автоматический ВА66-37 используется для защиты электрических сетей от аварийных ситуаций: перегрузок и коротких замыканий. Он обеспечивает надёжное отключение цепи при превышении допустимых значений тока и позволяет вручную включать/выключать оборудование. Применяется в промышленных распределительных устройствах, на входе в мощные станки, конвейеры, насосные группы и другие объекты с высокой потребляемой мощностью. Подходит для установки в шкафах и панелях с жесткими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 315 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 690 В - работает в сетях переменного тока до этого значения;
• Тип расцепителя: электромагнитный + тепловой - комбинированная защита: быстрое отключение при КЗ и задержка при длительной перегрузке;
• Диапазон настройки защиты от перегрузки: 3150 А - указано некорректно; фактическая настройка возможна в пределах номинала (315 А), вероятно, ошибка в данных - реальная регулировка осуществляется в рамках 80–100 % от 315 А;
• Степень защиты IP30 - защита от доступа пальцами и твёрдыми предметами >2,5 мм, но не от воды и пыли;
• Способ монтажа: на монтажные элементы - крепится на Din-рейку или специальные кронштейны, не является встраиваемым;
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке;
• Управление: ручная рычажная ручка - удобно для ручного воздействия;
• Подключение: винтовые зажимы - требует качественного затягивания кабелей;
• Моторный привод: опционально - можно дополнительно установить привод для удалённого управления;
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже порогового уровня, предотвращая самозапуск оборудования после восстановления питания;
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию или блокировки без внешних модулей.

Совместимость и монтаж

Выключатель ВА66-37 монтируется на Din-рейку шириной 3 модуля. Для правильной установки требуется свободное место в щите и достаточная прочность крепления. Подключение силовых кабелей выполняется через винтовые зажимы - необходимо использовать кабель сечением, соответствующим току 315 А (обычно 95–120 мм2 медный). Монтаж должен выполняться с соблюдением момента затяжки, указанного в руководстве производителя. Отсутствие вспомогательных контактов требует отдельного решения для сигнализации состояния - например, использование внешнего реле или контактного блока. Моторный привод устанавливается отдельно и требует дополнительного питания 24 В или 220 В.

Безопасность и стандарты

Выключатель автоматический ВА66-37 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрузок, электромагнитную - против коротких замыканий. Наличие защиты по минимальному напряжению повышает безопасность при работе с оборудованием, которое не должно запускаться само по себе после отключения сети. IP30 не обеспечивает защиту от влаги - применение возможно только внутри закрытых щитов, исключающих попадание воды и пыли.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для промышленных объектов с большими токами КЗ;
• Комбинированный расцепитель - точная и надёжная защита как от долгих перегрузок, так и от внезапных КЗ;
• Функция защиты по минимальному напряжению - предотвращает опасные самозапуски машин и механизмов;
• Опциональный моторный привод - позволяет реализовать дистанционное управление без изменения основной схемы;
• Стандартный форм-фактор (3 модуля DIN) - легко интегрируется в существующие щитовые комплекты.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP30 не защищает от влаги и пыли;
• Отсутствие вспомогательных контактов - нельзя напрямую передать сигнал о состоянии выключателя без дополнительных решений;
• Настраивается только на один номинал (315 А) - невозможно изменить порог перегрузки в широком диапазоне, как у более гибких моделей;
• Не рекомендован для частых оперативных включений - рассчитан на редкие коммутации, не на частое включение/отключение;
• Напряжение 690 В - не подходит для сетей выше этого значения, даже если система имеет 1000 В.

Примеры использования

• Главный ввод в промышленный цех с мощными станками;
• Щитовая на входе в конвейерную линию с двигателями суммарной мощностью свыше 100 кВт;
• Распределительный щит насосной станции с трёхфазными насосами;
• Система питания крупного нагревательного комплекса.

Практические советы

• Перед монтажом проверьте сечение кабелей - для 315 А используйте минимум 95 мм2 меди, лучше 120 мм2;
• Обязательно затяните винты с моментом, указанным в документации - слабый контакт вызывает перегрев;
• Если нужна сигнализация состояния (вкл/выкл), установите отдельный контактный блок или реле;
• При использовании моторного привода учтите его питание - подключите его к стабилизированному источнику;
• Избегайте установки рядом с источниками тепла - температурные колебания влияют на работу теплового расцепителя;
• Проверяйте соответствие номинала выключателя ВА66-37 и расчетного тока нагрузки - не следует выбирать слишком близкий к максимуму номинал без запаса.
