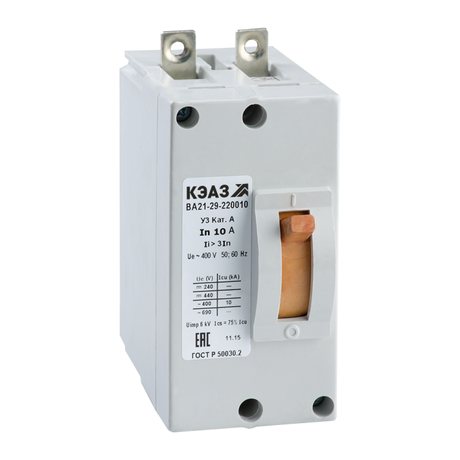

Выключатель автоматический 10А 12Iн ВА21-29-220010 У3 400В AC крепл. за панелью КЭАЗ 102683

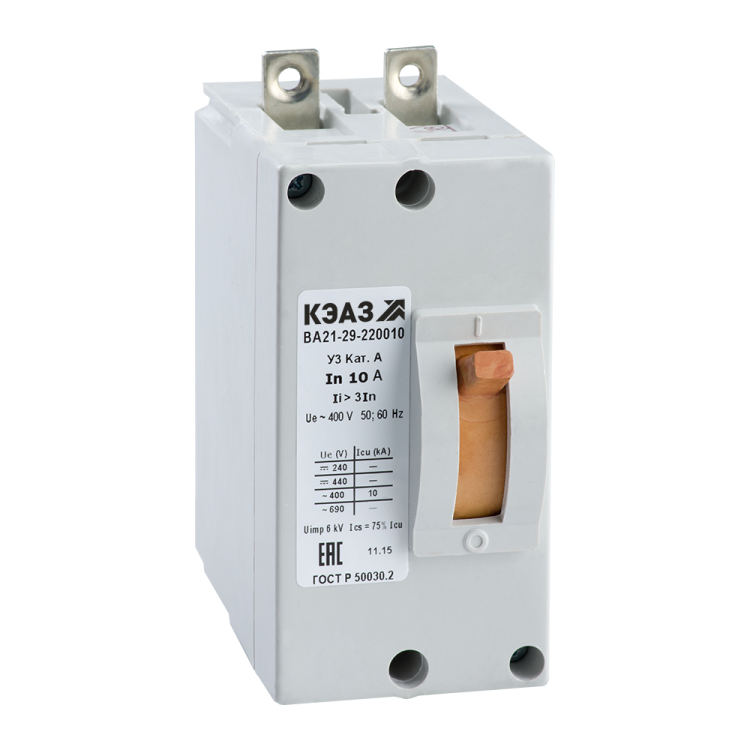

Автоматический выключатель ВА21-29-220010-10А-12Iн-400AC-З/П-У3 от КЭАЗ - двухполюсный аппарат в литом корпусе для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в промышленных и распределительных системах.

Назначение и область применения

Выключатель ВА21-29-220010-10А-12Iн-400AC-З/П-У3 предназначен для безопасного включения и отключения электрических цепей переменного тока, а также для автоматического отключения при аварийных ситуациях - перегрузке или коротком замыкании. Применяется в силовых щитах, пультах управления, на станках, конвейерах и других промышленных объектах, где требуется надёжная защита цепей с током до 10 А.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Количество полюсов: 2 - защищает две фазы или фазу и ноль
• Номинальная отключающая способность: 10 кА - способность гасить дугу при крупных КЗ
• Тип расцепителя: электромагнитный - срабатывает только при коротком замыкании
• Уставка срабатывания магнитного расцепителя: 12Iн - отключение происходит при токе 120 А (12 × 10 А)
• Диапазон регулировки срабатывания КЗ: 120 А - жёстко задана, не настраивается
• Диапазон настройки защиты от перегрузки: 10 А - не настраивается, работает только на номинале
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов >12 мм; не защищён от воды и пыли
• Климатическое исполнение: У3 - рассчитан на умеренный климат, работа при температурах от -40 до +60 C
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого размера
• Тип подключения: винтовое - зажимы на болтах, требуют периодической проверки затяжки
• Способ монтажа: монтажная плата - крепится через отверстия на основании, не на DIN-рейку
• Крепление: винтовое - фиксируется болтами к панели
• Тип элемента управления: рычажковый - ручка для включения/выключения в положении “вкл/выкл”
• Наличие дугогасительной камеры: 2 - по одной на каждый полюс, обеспечивает безопасное гашение дуги
• Количество вспомогательных контактов: 0 - нет сигналов состояния, нельзя подключить удалённый контроль
• Вид привода: ручной - управление только вручную, без дистанционного управления
• Нормативный документ: ГОСТ P 50030.2-2010 - соответствует требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель ВА21-29-220010-10А-12Iн-400AC-З/П-У3 не устанавливается на стандартную DIN-рейку. Для монтажа необходима металлическая или пластиковая панель с отверстиями под базовые крепления. Размеры аппарата должны быть учтены при проектировании шкафа. Подключение выполняется винтовыми зажимами - используйте наконечники НШВИ для многожильных проводов. Обязательно соблюдайте момент затяжки: недостаточно плотный контакт вызывает нагрев, избыточная затяжка повредит резьбу.

Безопасность и стандарты

Выключатель ВА21-29-220010-10А-12Iн-400AC-З/П-У3 сертифицирован по ГОСТ P 50030.2-2010 и внесён в Реестр средств измерений под кодом РЭ-2516/20. Соответствие стандарту гарантирует надёжность отключения при КЗ и соответствие требованиям безопасности. Однако из-за степени защиты IP20 запрещено использование во влажных помещениях, на улице или в местах с высокой запылённостью без дополнительной защиты в виде корпуса или шкафа.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных КЗ
• Жёсткая уставка 12Iн - исключает случайную настройку, подходит для однотипных нагрузок
• Литой корпус - прочный, устойчив к механическим воздействиям, долговечен
• Работа при экстремальных температурах (-40…+60 C) - позволяет использовать в холодных цехах и на открытых площадках внутри помещений
• Простая конструкция - минимум деталей, что снижает вероятность отказа

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток AC
• Отсутствует защита от перегрузки - срабатывает только при токе 120 А, не защищает от длительных перегрузок выше 10 А
• Нет вспомогательных контактов - невозможно подключить сигнализацию или дистанционное управление
• Не монтируется на DIN-рейку - требует специальной панели, усложняет сборку типовых щитов
• IP20 - нельзя применять в условиях повышенной влажности, пыли, брызг
• Фиксированная уставка - нельзя адаптировать под другие нагрузки, только для задач с током 10–120 А

Примеры использования

• Защита двигателя мощностью до 4 кВт в промышленном оборудовании
• Отключение питания контроллеров и преобразователей частоты в цехах
• Распределительные щиты на заводах, где используется стационарная компоновка
• Цепи освещения и вентиляции в неотапливаемых производственных помещениях

Практические советы

• Выбирая ВА21-29-220010-10А-12Iн-400AC-З/П-У3, убедитесь, что ваша нагрузка не превышает 10 А в нормальном режиме - иначе аппарат будет отключаться при каждом пуске
• Проверьте посадочные отверстия на монтажной плате перед закупкой - размеры отличаются от стандартных модулей на DIN-рейку
• При использовании в условиях низких температур (ниже -20 C) допускается предварительный прогрев щита перед первым включением
• Не применяйте этот выключатель там, где нужна защита от перегрузки - выбирайте модели с тепловым расцепителем (например, ВА21 с пометкой “Т”)
• При обслуживании всегда отключайте питание - хотя есть рычаг, он не создаёт видимого разрыва, как рубильник
