Выключатель автоматический ВА21-29-340010-10А-12Iн-400AC-У3 | 100733 КЭАЗ

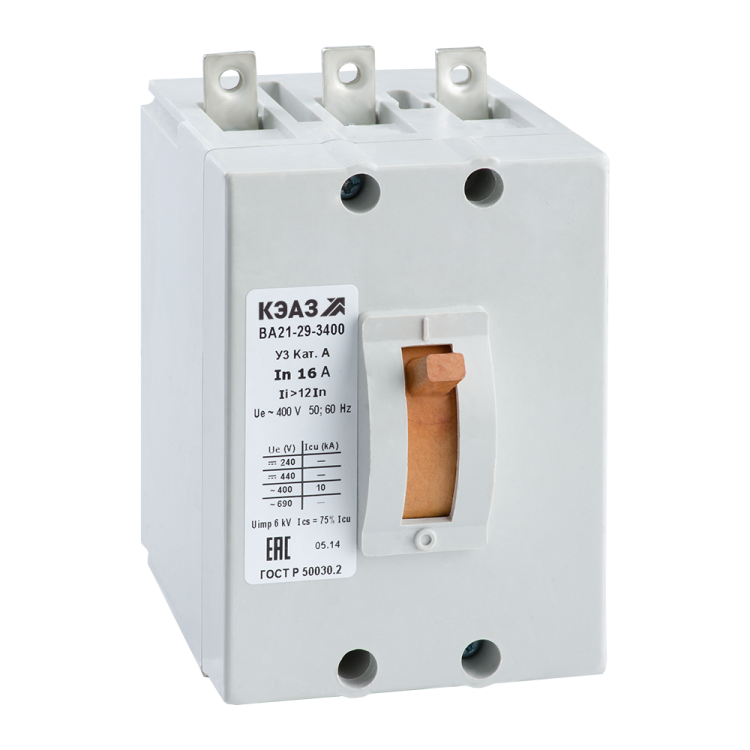

Автоматический выключатель ВА21-29-340010-10А-12Iн-400AC-У3 от КЭАЗ - трёхполюсный прибор в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях широкого диапазона температур. Артикул 100733 соответствует сериям ВА13 и ВА21.

Назначение и область применения

Выключатель автоматический ВА21-29-340010-10А-12Iн-400AC-У3 предназначен для безопасного включения и отключения электрических цепей переменного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Также используется для ручного оперативного управления цепью - например, при обслуживании или аварийной остановке.

Область применения: промышленные щиты, станки, конвейеры, системы автоматизации, распределительные устройства с постоянным доступом персонала. Устойчив к колебаниям температуры, что делает его подходящим для холодных и жарких помещений.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 10 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Тип расцепителя: электромагнитный с гидравлическим замедлением - обеспечивает точное срабатывание при КЗ и плавное отключение при перегрузке
• Уставка магнитного расцепителя: 12Iн - срабатывает при токе 120 А (12 × 10 А)
• Диапазон регулировки защиты от перегрузки: фиксированная уставка 10 А - не настраивается
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Степень защиты: IP20 - предохраняет от прикосновения к токоведущим частям, но не защищён от пыли и воды
• Климатическое исполнение: У3 - работает при температурах от -40 C до +60 C, рассчитан на умеренный климат с возможностью повышенной влажности
• Максимальное сечение кабеля: 25 мм2 - можно подключить провода до этого размера
• Наличие дугогасительной камеры: 3 - каждому полюсу соответствует своя камера для гашения дуги при отключении
• Тип подключения: винтовые зажимы - надёжное механическое соединение
• Способ монтажа: на монтажную плиту - крепится болтами через отверстия в основании
• Тип элемента управления: рычажковый - удобен для ручного включения/выключения
• Вид привода: ручной - не требует внешнего управления
• Количество вспомогательных контактов: 0 - нет сигналов состояния, нельзя подключить удалённую индикацию

Совместимость и монтаж

Выключатель автоматический ВА21-29-340010-10А-12Iн-400AC-У3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов - избыток может повредить контактные площадки, недостаток - вызовет нагрев.

Подключение кабелей: используйте только медные провода сечением до 25 мм2. Нельзя применять многожильные провода без наконечников - они могут деформироваться при затяжке, снижая надёжность контакта.

Не совместим с DIN-рейкой. Для установки в шкафы с рейкой требуется переходник или другой тип автомата.

Безопасность и стандарты

Изделие соответствует ГОСТ P 50030.2-2010 - российскому стандарту на автоматические выключатели в литом корпусе. Произведено на КЭАЗ, предприятии с системой контроля качества, внесённым в Реестр электротехнической продукции (РЭ-2516/20).

IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания пыли или влаги - не применяйте во влажных помещениях без дополнительной герметизации шкафа.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мощных промышленных объектов
• Гидравлическое замедление в расцепителе - снижает риск ложных срабатываний при кратковременных скачках тока
• Широкий диапазон рабочих температур (-40…+60 C) - позволяет использовать в неотапливаемых цехах и на улице внутри закрытых шкафов
• Литой корпус - прочный, устойчив к механическим воздействиям, не требует дополнительной защиты
• Фиксированная уставка защиты - не нуждается в настройке после установки, снижает вероятность ошибки при обслуживании

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости или влажности - IP20 не обеспечивает защиту от внешней среды
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния (вкл/выкл) или дистанционное управление
• Только стационарный монтаж на плату - не подходит для DIN-рейки, не универсален
• Нет возможности регулировки порога срабатывания по перегрузке - уставка всегда 10 А, нельзя адаптировать под другие нагрузки
• Не рекомендуется для частого ручного включения/отключения более 10–15 раз в день - срок службы механизма ограничен

Примеры использования

• Защита двигателя 4 кВт на конвейере (номинальный ток ~8–9 А)
• Отключение группы освещения в неотапливаемом цеху зимой
• Щитовая автоматизация на заводе с контролируемой температурой
• Питание насосной станции в промзоне с перепадами температур

Практические советы

• При монтаже проверьте соответствие сечения кабеля - превышение 25 мм2 может привести к перегреву и выходу из строя
• Если требуется индикация состояния - выберите модель с вспомогательными контактами (например, ВА21 с опцией “+А”)
• Для установки в шкафы с DIN-рейкой используйте переходную рамку или замените на аналог с рейкой (серии ВА21 есть модели с этим вариантом)
• Проверяйте плотность затяжки винтов - используйте отвертку с ограничителем момента
• Не устанавливайте рядом с источниками тепла выше +60 C - даже при U3 исполнении перегрев сокращает срок службы
• При замене - сохраняйте тот же артикул: ВА21-29-340010-10А-12Iн-400AC-У3. Аналоги могут отличаться по уставкам или креплению.
