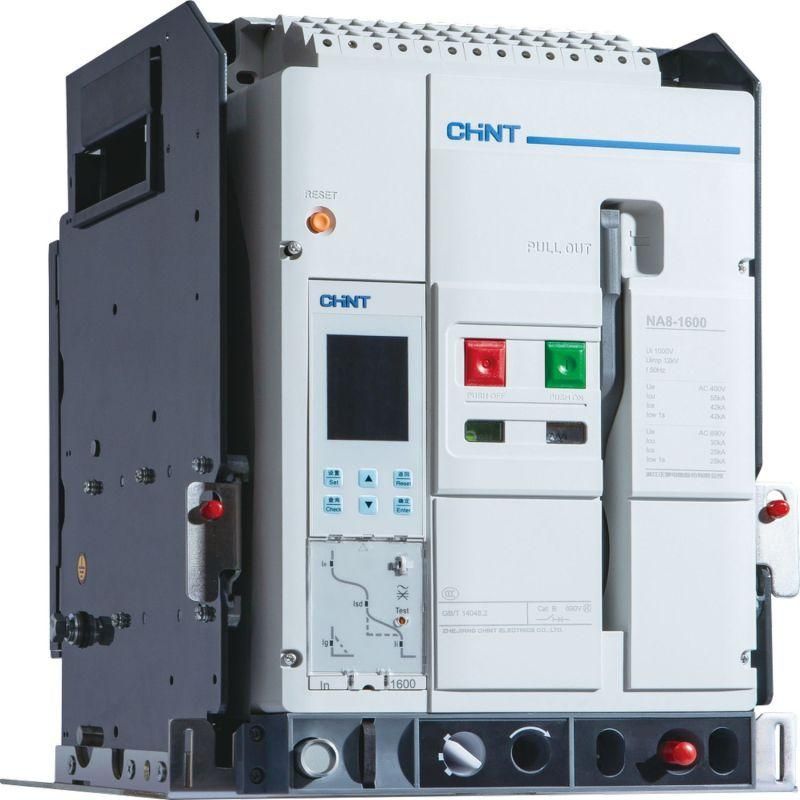

Выключатель автоматический воздушный NA8-1600N-1600H/3P выкат.,1600А, 65кА, тип H, AC230В (R) | 410951 CHINT

Автоматический выключатель CHINT NA8-1600N-1600H/3P предназначен для защиты распределительных сетей до 690 В переменного тока. Этот выключатель обеспечивает надёжную коммутацию и защиту оборудования при высоких токах короткого замыкания - до 65 кА. Применяется в промышленных щитах, на входе в центры питания крупных установок.

Назначение и область применения

Четыре основные задачи этого выключателя: безопасная коммутация нагрузки, защита от перегрузки, защита от короткого замыкания и возможность удалённой работы. Подходит для установки в силовые шкафы, распределительные пункты, на вводе в производственные участки. Часто используется в металлургии, химической промышленности, на заводах с мощными двигателями и конвейерами.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы сети одновременно;
• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Отключающая способность: 65 кА - наибольший ток КЗ, при котором выключатель гарантированно отключится; также указана версия на 55 кА - убедитесь, что выбран нужный вариант;
• Номинальное напряжение: 415–690 В - работает в трёхфазных системах среднего класса напряжения, в том числе 400 В и 660 В;
• Защита от перегрузки: настраивается в пределах 640–1600 А - позволяет точно адаптировать порог срабатывания под реальную нагрузку;
• Защита от КЗ: регулируется от 3200 до 24 000 А - гибкая настройка чувствительности к аварийным режимам;
• Конструкция: выдвижное/выкатное исполнение - позволяет извлекать аппарат из корпуса без демонтажа проводов;
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытых шкафов.

Совместимость и монтаж

Монтаж выполняется на DIN-рейке или жестком креплении в соответствии с требованиями шкафа. Выкатная конструкция требует наличия направляющих и механического механизма вывода - проверьте совместимость с вашим шкафом заранее. Для обслуживания достаточно открыть дверцу шкафа и вытянуть выключатель. Установка возможна только в горизонтальной плоскости. Максимальный момент затяжки контактов указан в руководстве - соблюдайте его, чтобы избежать оплавления.

Безопасность и стандарты

Произведено в соответствие с международными нормами IEC 60947-2. Соответствует требованиям безопасности для электроустановок до 1000 В. Наличие сертификатов соответствия гарантирует работу в условиях промышленной среды. Не предназначен для взрывоопасных зон - не имеет маркировки Ex.

Преимущества

• Широкий диапазон настроек защиты - можно точно подогнать под специфику нагрузки;
• Выкатная система снижает время техобслуживания - не требуется отключение всей системы;
• Устойчив к импульсным перегрузкам благодаря качественной дугогашущей камере;
• Изготовлен компанией CHINT - известный производитель с опытом в промышленном оборудовании;
• Поддерживает модульные комплекты (например, расцепители, сигнализаторы положения) - легко масштабируется.

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP20 исключает использование на открытой площадке;
• Работает только с переменным током - не подходит для DC-сетей;
• Нельзя использовать в помещениях с повышенной запылённостью или влагой - риск пробоя изоляции;
• Требуется профессиональная настройка защит - неквалифицированная регулировка может привести к ложному срабатыванию или отказу защиты;
• Габариты велики - потребуют достаточного места в шкафу (более 400 мм глубины рекомендовано);
• Не рассчитан на частые операции включения/отключения - допустимо около 1000 циклов в год.

Примеры использования

• Главный ввод в цеховой распределительный пункт с мощностью 1 МВт;
• Щит управления технологическим конвейером с несколькими большими двигателями;
• Линия питания сварочных машин в металлообрабатывающем цехе;
• Распределительный шкаф на объекте с питанием 660 В переменного тока.

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он должен находиться ниже нижней границы настройки защиты (не менее 640 А);
• Настройте защиту от КЗ так, чтобы она сработала раньше, чем срабатывают другие устройства в цепи - избегайте координационных проблем;
• Обязательно используйте вытяжные ручки или механизм вывода - попытки достать выключатель руками опасны!
• Проверьте температурный режим вокруг аппарата - нагрев выше +40 C снижает долговечность;
• Для удобства диагностики подключите сигнализатор положения контакта - позволит видеть состояние без вскрытия шкафа;
• Этот выключатель CHINT NA8-1600N-1600H/3P - часть серии NA8, которая стандартизована для массового применения - запчасти и сервис доступны во многих регионах России.
