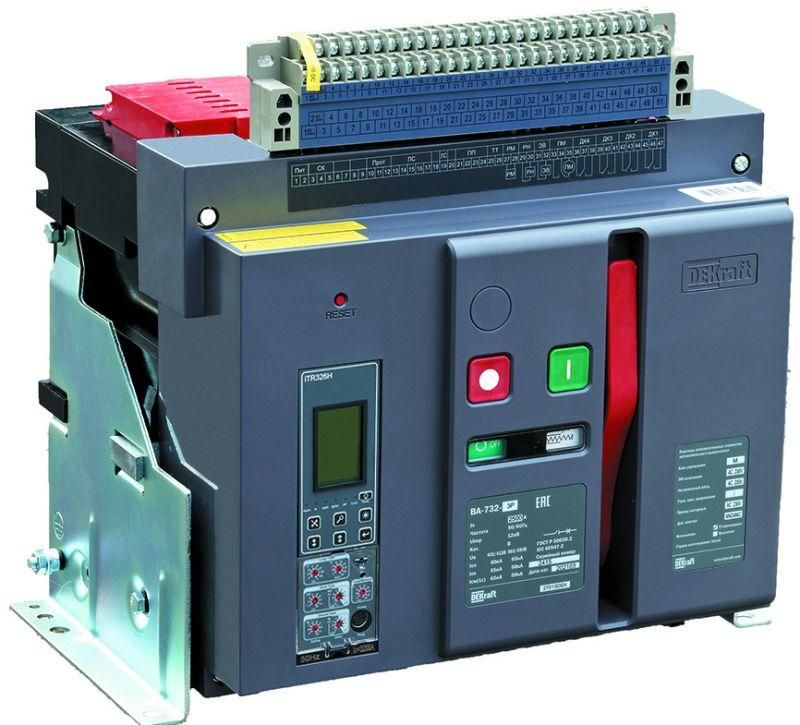

Выключатель автоматический воздушный 3P 2000А 80кА стационарный, расцепитель Н ВА-732 | 27032DEK DEKraft APC

Автоматический выключатель воздушный стационарный 3P 2000А 80кА расцепитель Н ВА-732 от DEKraft предназначен для защиты мощных электрических сетей от перегрузок, коротких замыканий и замыканий на землю. Устройство применяется в распределительных щитах промышленных объектов, где требуется высокая надежность и возможность удаленного управления. Артикул 27032dek соответствует модели ВА-732 из серии DEKraft.

Назначение и область применения

Автоматический выключатель воздушный стационарный 3P 2000А 80кА расцепитель Н ВА-732 используется для коммутации и защиты силовых цепей постоянного и переменного тока в системах с напряжением до 690 В. Подходит для установки в крупных распределительных пунктах, подстанциях, на входе в производственные линии, насосных станциях и других объектах с высокими токами нагрузки. Благодаря электронному расцепителю и встроенным вспомогательным контактам обеспечивает диспетчеризацию и удаленное управление.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 2000 А
• Номинальное напряжение: 690 В
• Отключающая способность: 80 кА
• Тип расцепителя: электронный с возможностью настройки
• Защита от замыканий на землю: да (дифференциальная защита)
• Диапазон настройки защиты от перегрузки: от 800 А до 2000 А
• Диапазон настройки защиты от КЗ без задержки: 4000 А
• Степень защиты IP: IP40 (защита от предметов больше 1 мм, но не от воды)
• Привод: электрический, встроенный моторный привод (230 В переменного тока)
• Подключение силовых контактов: на шину (заднее горизонтальное)
• Способ монтажа: на монтажную плату (фиксация через рамку)
• Вспомогательные контакты: 4 шт. (состояние ВКЛ/ОТКЛ + сигнальный контакт)
• Управление: кнопка нажимная на лицевой панели
• Дополнительно: встроен независимый расцепитель и электромагнит включения (оба на 230 В переменного тока)

Совместимость и монтаж

Автоматический выключатель ВА-732 устанавливается исключительно на монтажную плату с фиксацией через рамку передней панели. Подключение силовых проводников выполняется через заднюю горизонтальную шину - требует предварительной подготовки сборки щита. Для работы необходим источник питания 230 В переменного тока для моторного привода, электромагнита включения и независимого расцепителя. Совместим со стандартными шинами DIN и аналогичными системами монтажа промышленных щитов. Не предназначена для установки в открытых помещениях без защиты от пыли и влаги из-за степени IP40.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм для устройств класса распределения среднего и высокого уровня. Электронный расцепитель обеспечивает точную и быстродействующую защиту согласно IEC 60947-2. Защита от замыканий на землю снижает риск поражения током и возгорания. Все функции управления реализованы с учетом принципов безопасности при обслуживании - доступ к механизмам возможен только после отключения питания и блокировки.

Преимущества

• Высокая отключающая способность (80 кА) позволяет использовать устройство даже в местах с большими токами короткого замыкания.
• Электронный расцепитель с широким диапазоном настройки (800–2000 А) адаптируется под различные типы нагрузок.
• Встроенные моторный привод и электромагнит включения обеспечивают дистанционное управление без внешних устройств.
• 4 вспомогательных контакта позволяют интегрировать выключатель в системы SCADA и АСУ ТП.
• Разделители полюсов повышают безопасность при техническом обслуживании.

Ограничения применения

• Не допускается использование во влажных, пыльных или агрессивных средах - степень защиты IP40 не обеспечивает защиту от брызг и пыли повышенной плотности.
• Требуется наличие источника 230 В переменного тока для работы всех встроенных модулей - без него невозможно включение или дистанционное отключение.
• Не подходит для мобильных или временных установок - конструкция стационарная, требует жесткой фиксации на монтажной плате.
• Настройка расцепителей требует специализированного оборудования и знаний - не рекомендуется для самостоятельной регулировки без опыта.

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 1 МВт.
• Щит питания конвейерной линии с частотными преобразователями.
• Распределительный пункт на водоканале или тепловой станции.
• Система бесперебойного питания с дизель-генератором и автоматическим переводом на резерв.

Практические советы

• Перед монтажом проверьте соответствие посадочного места на монтажной плате - габариты ВА-732 требуют свободного пространства вокруг корпуса для теплоотвода.
• Используйте только качественную медную шину для подключения - ток 2000 А вызывает значительный нагрев при плохих контактах.
• Обязательно подключите питание 230 В для моторного привода и расцепителей - без этого устройство будет работать только вручную.
• Для диспетчеризации используйте сигналы с вспомогательных контактов - они точно отражают состояние выключателя (ВКЛ/ОТКЛ/Авария).
• При проектировании учтите, что ВА-732 нельзя заменить обычным автоматом - он требует специальной сборки и энергообеспечения.
