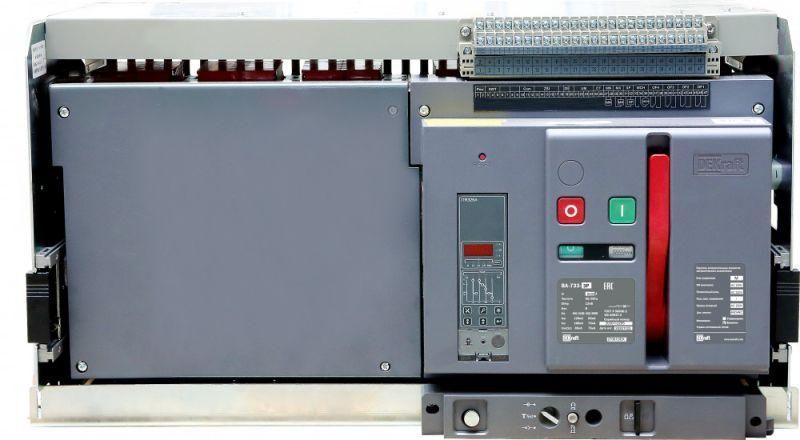

Выключатель автоматический воздушный 3P 5000А 120кА выкатной, расцепитель М ВА-733 | 27061DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 5000А 120кА расцепитель М ВА-733 от DEKraft предназначен для защиты мощных электрических сетей от перегрузок, коротких замыканий и замыканий на землю. Выкатная конструкция позволяет безопасно обслуживать аппарат без отключения всей системы - идеально для промышленных щитов и распределительных пунктов высокой надёжности.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 5000А 120кА расцепитель М ВА-733 используется для коммутации и защиты силовых цепей в промышленных объектах: подстанциях, центрах распределения энергии, крупных производствах с высокими нагрузками. Подходит для установки в ячейках КРУ, на шинах главных распределительных щитов. Применяется там, где требуется быстрое отключение при аварийных режимах и возможность планового обслуживания без демонтажа всего оборудования.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных системах до 690 В переменного тока
• Номинальный ток: 5000 А - рассчитан на постоянную работу при токе до 5 кА
• Номинальная отключающая способность: 120 кА - способен безопасно отключить ток короткого замыкания до 120 тысяч ампер
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: электронный - точная настройка порогов срабатывания, адаптивная защита
• Защита от перегрузки: диапазон настройки 2000 А - можно задать порог срабатывания от 2000 А
• Замыкание на землю: встроенная защита - реагирует на утечки тока в землю
• Защита от короткого замыкания: без задержки срабатывает при токе от 10 000 А
• Степень защиты IP40 - предохраняет от доступа пальцев и твердых предметов >1 мм, но не от воды
• Моторный привод: встроенный, электрический, 230 В переменного тока - обеспечивает дистанционное включение/отключение
• Подключение силовой цепи: на шину - монтаж через жесткие медные или алюминиевые шины, без проводов
• Способ монтажа: монтажная плата - устанавливается в специализированную раму или корзину
• Количество вспомогательных контактов: 4 - используются для сигналов состояния, удалённого контроля
• Сигнальный контакт положения в корзине - определяет, находится ли выключатель в рабочем, испытательном или извлечённом положении
• Независимый расцепитель: 230 В - позволяет дистанционно отключить аппарат по внешнему сигналу
• Электромагнит включения: 230 В - управляет механическим включением при команде с пульта
• С расцепителем минимального напряжения - отключится при снижении напряжения ниже установленного уровня

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 5000А 120кА расцепитель М ВА-733 совместим со стандартными выкатными корзинами для КРУ, соответствующими габаритам серии ВА-733. Установка требует наличия монтажной платы с направляющими и фиксирующими механизмами. Подключение силовых токов осуществляется исключительно через задние горизонтальные шины - проводное подключение невозможно. Для работы моторного привода и расцепителей необходим источник питания 230 В переменного тока. Все вспомогательные контакты подключаются к контроллеру или системе АСУ ТП.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Наличие встроенной защиты от замыканий на землю и минимального напряжения повышает уровень безопасности при работе с оборудованием. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, однако не защищает от влаги - применение допускается только внутри закрытых щитовых помещений. Отключение при аварии происходит в течение миллисекунд, что минимизирует риск возгорания и повреждения оборудования.

Преимущества

• Выкатная конструкция - позволяет выводить аппарат из корзины для осмотра, ремонта или замены без отключения сети
• Электронный расцепитель - точная настройка всех параметров защиты, возможность программирования временных задержек
• Встроенные функции - моторный привод, независимый расцепитель, сигнализация положения - всё в одном корпусе, не требуют внешних модулей
• Высокая отключающая способность - 120 кА подходит даже для крупных промышленных объектов с высокой короткозамкнутой мощностью
• Шинное подключение - снижает количество соединений, увеличивает надёжность и уменьшает тепловые потери

Ограничения применения

• Не предназначена для открытых площадок - степень защиты IP40 не защищает от влаги, пыли и агрессивной среды
• Требуется стационарная установка в КРУ или аналогичную систему - нельзя использовать как самостоятельный щит
• Не поддерживает проводное подключение - необходимо наличие готовой шинной системы
• Требует постоянного питания 230 В для работы моторного привода и расцепителей - при отключении электроэнергии дистанционное управление становится невозможным
• Нельзя устанавливать в помещениях с температурой выше +40 C без принудительного охлаждения - указано в технических условиях производителя

Примеры использования

• Главный входной автомат в промышленном цехе с мощностью более 3 МВт
• Щит распределения энергии на заводе по производству стали или алюминия
• Центральный выключатель в системе бесперебойного питания (UPS) большой мощности
• Защита трансформаторов 10/0,4 кВ в подстанциях с высокой токовой нагрузкой
• Контур питания конвейерных линий с частотниками и большими двигателями

Практические советы

• Перед монтажом проверьте соответствие шинной системы - посадочные размеры должны точно совпадать с габаритами ВА-733
• Обязательно запитайте моторный привод и расцепители от стабильного источника 230 В - скачки напряжения могут вызвать отказы
• Настройте расцепитель по фактической нагрузке цепи - не используйте максимальные значения без необходимости
• Проверяйте состояние вспомогательных контактов при каждом техобслуживании - они часто выходят из строя при частых операциях
• При использовании в составе АСУ ТП - учтите, что сигналы “положение в корзине” и “состояние вкл/откл” требуют отдельных каналов ввода
• Не открывайте крышку во время работы - даже при отключенном питании внутренние конденсаторы могут сохранять заряд
