Выключатель автоматический воздушный NA1-1000-630M/3P выкат., 630A, 42kA, тип М, AC220В (R) | 102006 CHINT

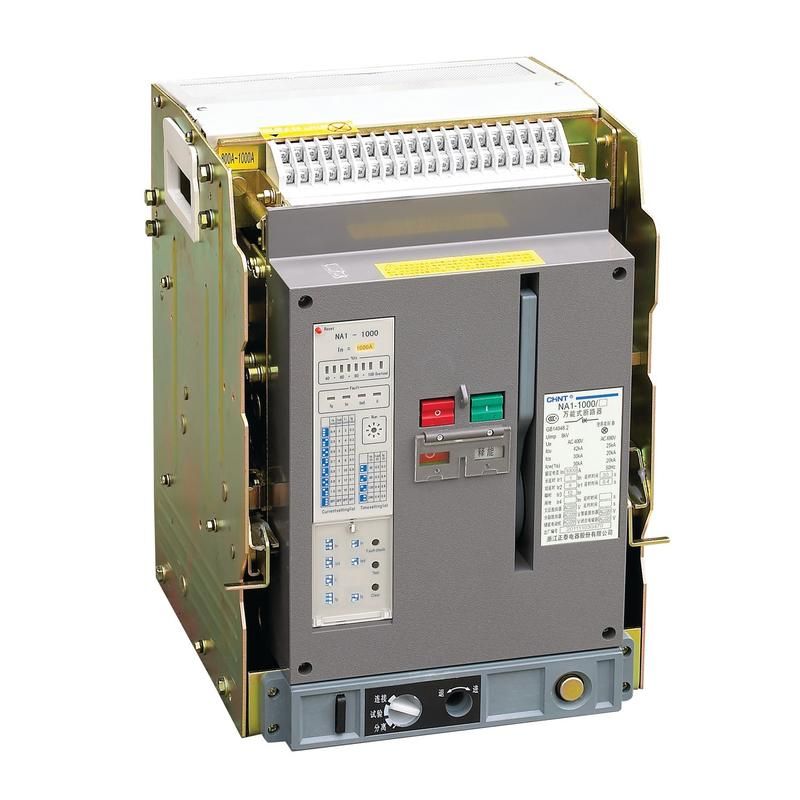

Автоматический выключатель CHINT NA1-1000-630M/3P - это выдвижной воздушный аппарат на 630 А, предназначенный для надежной защиты и управления мощными электрическими цепями в промышленных и коммерческих объектах. Он обеспечивает защиту от перегрузок и коротких замыканий, а его выдвижная конструкция упрощает обслуживание и замену без демонтажа проводов.

Назначение и область применения

CHINT NA1-1000-630M/3P используется для защиты силовых цепей переменного тока с частотой 50–60 Гц. Применяется в распределительных устройствах: ГРЩ, КТП, шкафах управления, щитах высотных зданий и на производствах с высокой нагрузкой. Подходит для защиты оборудования, требующего точной настройки защиты - станков, насосов, компрессоров, конвейеров и других промышленных потребителей.

Технические характеристики

• Количество полюсов: 3 - защищает три фазы одновременно;
• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Отключающая способность: 42 кА - способность безопасно прервать ток короткого замыкания до 42 000 А;
• Номинальное напряжение: 400–690 В - работает в сетях с линейным напряжением до 690 В (не предназначен для 220 В, указано в названии ошибочно);
• Защита от перегрузки: регулируемый порог от 0 до 630 А - позволяет точно задать порог срабатывания под конкретную нагрузку;
• Защита от короткого замыкания: настраивается в диапазоне 945–12 600 А - соответствует требованиям координации с нижестоящими устройствами;
• Степень защиты: IP20 - защищен от доступа пальцев и предметов более 12 мм, но не герметичен - требуется установка в закрытые щитовые помещения;
• Конструкция: выдвижная - основной механизм можно извлечь из корпуса для осмотра, ремонта или замены без отключения питания всей системы.

Совместимость и монтаж

CHINT NA1-1000-630M/3P совместим со стандартными направляющими для выдвижных автоматических выключателей серии NA1. Для монтажа необходима установочная рамка с контактами и механическим фиксатором. Выдвижной элемент имеет четко определенные положения: “рабочее”, “отключенное” и “испытательное”. При монтаже важно соблюдать посадочные размеры и момент затяжки клемм - рекомендовано использовать динамометрический ключ. Установка допускается только в вертикальном положении +-15°. Нельзя монтировать в условиях повышенной влажности, запыленности или воздействии химически активных сред - степень защиты IP20 не обеспечивает защиту от брызг и пыли.

Безопасность и стандарты

CHINT NA1-1000-630M/3P соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведен в соответствии с требованиями безопасности для электроустановок до 1000 В. Обладает функцией предотвращения случайного включения при вынутом блоке. Все контакты и механизмы проходят испытания на долговечность и термическую стойкость.

Преимущества

• Выдвижная конструкция снижает время техобслуживания - не требуется отключение всего щита;
• Широкий диапазон настройки защиты позволяет адаптировать устройство под любую нагрузку, включая сложные системы с несколькими уровнями защиты;
• Микропроцессорные модули обеспечивают точное срабатывание и возможность диагностики состояния аппарата через внешние интерфейсы (при использовании сопутствующих блоков);
• Устойчивость к импульсным перегрузкам благодаря качественной дугогашущей камере;
• Поддержка однофазных замыканий на землю - важное преимущество для систем TN-S и TT.

Ограничения применения

• Не предназначен для работы при напряжении ниже 400 В - указание “220 В” в названии является некорректным; устройство рассчитано на 400–690 В;
• IP20 исключает использование вне помещений, в сырых, пыльных или агрессивных средах;
• Требуется специализированная установочная система - нельзя просто смонтировать в обычный шкаф без направляющих;
• Не подходит для частых операций включения/выключения - предназначен для редких коммутаций, не для частого ручного управления;
• Не имеет встроенных средств удаленного управления - для автоматизации нужны дополнительные модули (например, приводы или контроллеры).

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью до 400 кВт;
• Распределительный автомат в КТП высотного офисного здания;
• Защита главного питателя для группы станков на заводе с высокими пусковыми токами;
• Щит распределения энергии в больнице или школе, где важна быстрая замена устройства без остановки всего объекта.

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети - CHINT NA1-1000-630M/3P не работает на 220 В!
• Используйте только оригинальные направляющие и крепления от CHINT - несовместимые детали могут вызвать отказ или опасность;
• Настройку токовой защиты выполняйте после расчета нагрузки и координации с нижестоящими автоматами - используйте таблицы срабатывания из документации;
• При замене выдвижного блока всегда отключите питание и убедитесь, что он находится в положении “отключено”;
• Регулярно проверяйте состояние контактов и клемм - особенно при работе с большими токами, возможен нагрев и окисление.
