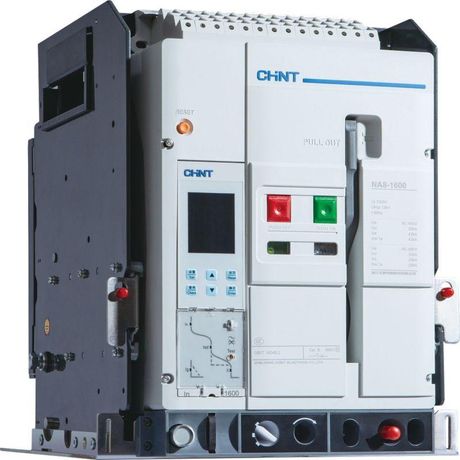

Выключатель автоматический воздушный NA8-1600N-630H/3P выкат.,630А, 65кА, тип H, AC230В (R) | 410908 CHINT

Автоматический воздушный выключатель CHINT NA8-1600N-630H/3P предназначен для защиты электрических цепей до 690 В переменного тока от перегрузок и коротких замыканий. Выключатель NA8-1600N-630H/3P применяется в распределительных щитах промышленных объектов, где требуется надежная коммутация и высокая отключающая способность - особенно там, где нагрузка достигает 630 А.

Назначение и область применения

Выключатель NA8-1600N-630H/3P используется для защиты силовых цепей средней и большой мощности. Он обеспечивает безопасную отсечку тока при аварийных ситуациях - перегреве проводников из-за длительной перегрузки или внезапном КЗ. Применяется в промышленных распределительных устройствах: на вводах в цеха, у крупных двигателей, в системах конвейеров, насосных станций и других установках с постоянным током выше 250 А.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 630 А - максимальный рабочий ток, который выключатель может проводить постоянно без повреждений;
• Отключающая способность: 65 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 415–690 В - работает в сетях с линейным напряжением до 690 В переменного тока (не для бытовых 230 В);
• Диапазон настройки защиты от перегрузки: 252–630 А - можно задать порог срабатывания по тепловой защите в этом интервале;
• Диапазон регулировки защиты от КЗ: 1260–9450 А - настраивается порог мгновенного срабатывания при коротком замыкании;
• Конструкция: выдвижное/выкатное исполнение - позволяет отсоединить аппарат от шин без демонтажа проводов;
• Степень защиты IP20: защищен от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - требует установки в закрытый щит.

Совместимость и монтаж

Выключатель NA8-1600N-630H/3P совместим со стандартными направляющими и креплениями для выкатных модулей серии NA8. Для монтажа необходима панель с отверстием под рамку аппарата и доступ к верхним и нижним зажимам. Подключение осуществляется через болтовые клеммы - рекомендуется использовать медные шины сечением не менее 150 мм2 для номинала 630 А. Установка возможна только в вертикальном положении. Обязательно соблюдать момент затяжки контактов согласно руководству производителя - переусердствовать нельзя, чтобы не повредить контактную группу.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция исключает самопроизвольное включение при отключенном состоянии благодаря механической блокировке. Наличие выкатного механизма снижает риск травм при обслуживании - оператор не контактирует с токоведущими элементами при открытом корпусе щита.

Преимущества

• Выкатная конструкция ускоряет сервисное обслуживание - достаточно выдвинуть блок, не отключая питание всей системы;
• Широкий диапазон настроек защиты позволяет точно адаптировать выключатель под конкретную нагрузку, минимизируя ложные срабатывания;
• Высокая отключающая способность (65 кА) делает его подходящим для мест с большими токами КЗ - например, рядом с трансформаторами;
• Унифицированная серия NA8 обеспечивает взаимозаменяемость с другими аппаратами того же бренда - удобно при масштабировании проекта.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запыленности или на открытом воздухе - степень защиты IP20 требует герметичного щита;
• Работает только с переменным током - не подходит для DC-систем;
• Максимальное напряжение 690 В - не используйте в сетях свыше этого значения;
• Номинальный ток 630 А - не следует применять для нагрузок ниже 250 А, так как точность защиты снижается на нижнем пределе настройки.

Примеры использования

• Главный ввод в промышленный цех с мощностью более 400 кВт;
• Защита частотного преобразователя, питающего насосную станцию;
• Распределительный щит на заводе с несколькими двигателями по 160–200 кВт каждый;
• Щитовая на подстанции 6(10)/0,4 кВ после главного трансформатора.

Практические советы

• Перед первым включением проверьте настройки защиты - они заводские часто установлены на максимум (630 А / 9450 А), что недостаточно для многих задач;
• Используйте термографическую камеру при плановом осмотре - нагрев контактов указывает на плохой контакт или старение;
• При замене аналога убедитесь, что габариты и глубина выкатного механизма совпадают - даже один миллиметр может помешать установке;
• Обязательно сохраняйте документацию по настройкам - изменения в защитах влияют на координацию с другими автоматами в сети.
