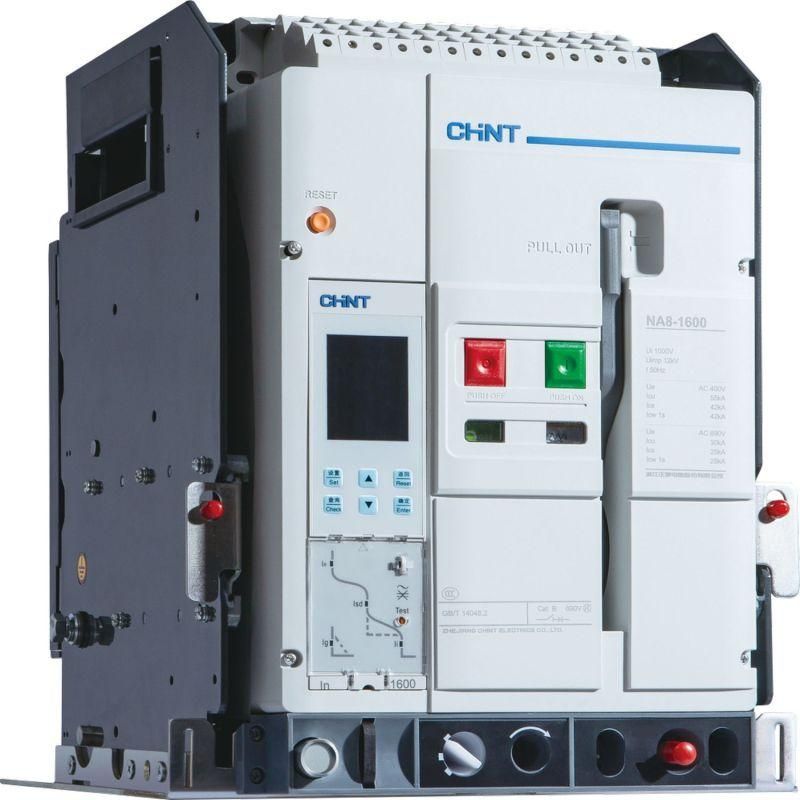

Выключатель автоматический воздушный NA8-1600N-800H/3P выкат.,800А, 65кА, тип H, AC230В (R) | 410912 CHINT

Автоматический воздушный выключатель NA8-1600H/NA8-1600N-800H от CHINT предназначен для защиты силовых цепей до 800 А в распределительных устройствах высокой мощности. Выключатель обеспечивает надёжную коммутацию и защиту от перегрузок и коротких замыканий, особенно в промышленных системах с высокими токами КЗ.

Назначение и область применения

Этот выключатель используется для защиты и управления крупными электрическими установками: главные вводы, секционные разъединители, питание трансформаторов, больших двигателей и распределительных щитов. Подходит для объектов с высокой нагрузкой - заводские линии, энергоцентры, водоканалы, метрополитены. Применяется там, где требуется быстрое отключение при аварийных режимах и возможность обслуживания без демонтажа всей системы.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Отключающая способность: 65 кА - способен безопасно отключить ток короткого замыкания до 65 тысяч ампер;
• Номинальное напряжение: 415–690 В переменного тока - работает в сетях среднего напряжения, включая 400 В и 660 В;
• Защита от перегрузки: регулируется в диапазоне 320–800 А - можно точно настроить порог срабатывания под конкретную нагрузку;
• Защита от короткого замыкания: диапазон 1600–12000 А - позволяет выбрать чувствительность срабатывания при внезапном скачке тока;
• Степень защиты IP20: предохраняет от контакта с внутренними частями пальцами и предметами более 12 мм, но не защищена от пыли и воды - требует установки внутри закрытых шкафов;
• Конструкция: выдвижное/выкатное исполнение - позволяет извлекать аппарат из шкафа для осмотра, тестирования или замены без отключения питания всей сети.

Совместимость и монтаж

Выключатель совместим со стандартными направляющими и креплениями для выкатных устройств типа NA8. Для монтажа необходим шкаф с достаточным свободным пространством для выдвижения аппарата - минимум 800 мм глубины. Установка выполняется только специалистами с применением изолирующих средств и согласно нормам ПУЭ. Обязательна проверка момента затяжки контактных болтов - указано в руководстве производителя. Нельзя устанавливать в условиях повышенной влажности, запылённости или вне герметичных корпусов из-за степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Компоненты выполнены из материалов, устойчивых к нагреву и дуговому воздействию. Конструкция исключает самопроизвольное включение при вытянутом положении. Все функциональные части имеют механическую блокировку при открытых дверцах шкафа.

Преимущества

• Выкатная конструкция снижает время техобслуживания - достаточно вынуть блок, не отключая всю систему;
• Широкий диапазон настройки защит - позволяет адаптировать выключатель под различные типы нагрузок без замены оборудования;
• Высокая отключающая способность (65 кА) делает его подходящим для современных промышленных сетей с большими источниками питания;
• Известный бренд CHINT гарантирует качество сборки и долгий срок службы при соблюдении условий эксплуатации.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита;
• Не допускается установка на открытом воздухе или в помещениях с высокой влажностью - степень защиты IP20 недостаточна;
• Не предназначен для частых операций включения/отключения - рассчитан на основную защиту, а не на управление;
• Требуется точное соответствие посадочных размеров и глубины шкафа - нельзя использовать вместо других моделей без проверки габаритов.

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими трансформаторами 630 кВА;
• Щит секционирования на подстанции 6(10)/0,4 кВ;
• Защита крупного насосного агрегата на водоочистке с пуском через частотник;
• Распределительный пункт на железнодорожной станции с нагрузкой свыше 500 кВт.

Практические советы

• Перед установкой обязательно проверьте посадочные размеры - выключатель имеет жёсткий форм-фактор; при замене старого аппарата сравните габариты и тип направляющих;
• Настройте защиту от перегрузки близко к реальной рабочей нагрузке, но не выше 800 А - переустановка снижает надёжность;
• При использовании в системах с частотными преобразователями учтите возможные искажения формы тока - они могут влиять на работу тепловой защиты;
• Обязательно проведите первичное тестирование после монтажа - проверьте срабатывание защиты при имитированном КЗ (по методике завода);
• Регулярно осматривайте контакты и механизмы выкатного устройства - даже при IP20 пыль может попадать в шкаф и вызывать окисление.
