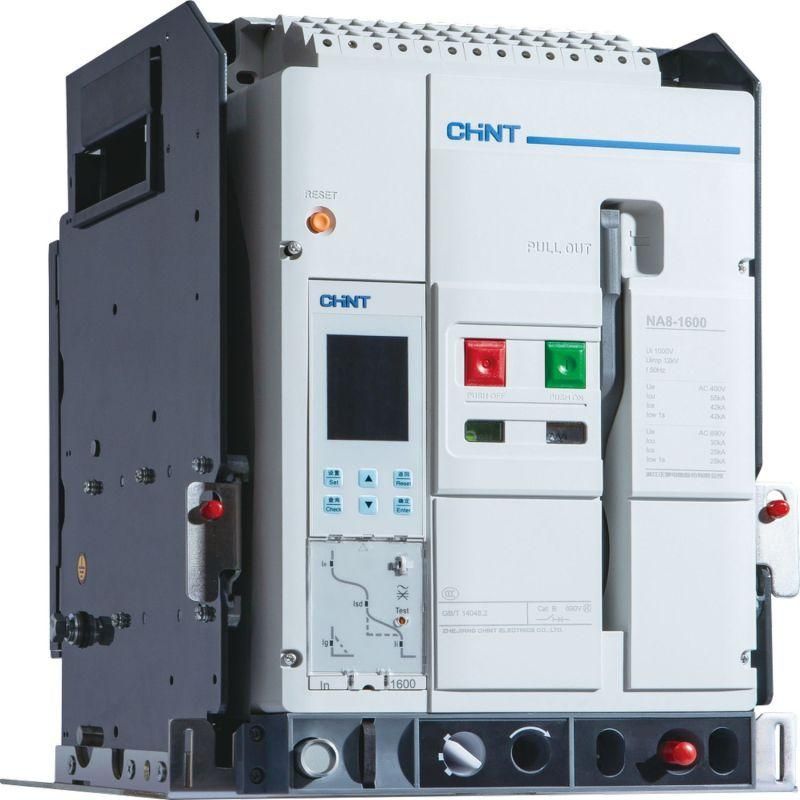

Выключатель автоматический воздушный NA8-1600N-400H/3P выкат.,400А, 65кА, тип H, AC230В (R) | 410967 CHINT

Автоматический воздушный выключатель CHINT NA8-1600N-400H/3P предназначен для защиты электрических цепей до 690 В от перегрузок и коротких замыканий. Выключатель NA8-1600N-400H/3P применяется в распределительных щитах промышленных объектов, где требуется надежная коммутация и высокая отключающая способность. Благодаря выдвижной конструкции, он удобен для обслуживания и замены без демонтажа проводов.

Назначение и область применения

Выключатель NA8-1600N-400H/3P используется для защиты силовых цепей переменного тока в промышленных установках. Подходит для управления и защиты оборудования с большими пусковыми токами: электродвигатели, трансформаторы, системы кондиционирования, конвейеры, сварочные аппараты. Применяется в главных распределительных щитах (ГРЩ), секционных выключателях и на входе в подстанции.

Технические характеристики

• Количество полюсов: 3 - защищает три фазы сети одновременно.
• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Отключающая способность: 65 кА - способен безопасно отключить цепь при токе короткого замыкания до 65 килоАмпер.
• Номинальное напряжение: 415–690 В - работает в сетях среднего напряжения, включая 400 В и 660 В.
• Защита от перегрузки: диапазон настройки 160–400 А - можно задать порог срабатывания в пределах этого интервала под нагрузку конкретного оборудования.
• Защита от КЗ: диапазон регулировки 800–6000 А - позволяет точно настроить чувствительность к аварийным токам, избегая ложных срабатываний.
• Конструкция: выдвижное/выкатное устройство - позволяет выводить модуль из шкафа для осмотра, тестирования или замены без отключения всей линии.
• Степень защиты: IP20 - защищен от доступа пальцами и предметами более 12 мм, но не герметичен; требует установки внутри закрытых щитов.

Совместимость и монтаж

Выключатель NA8-1600N-400H/3P совместим со стандартными направляющими и креплениями серий NA8. Установка выполняется в сборные металлические щиты с достаточным свободным пространством для выдвижения. Для работы с выкатной конструкцией необходима минимум 600 мм глубины шкафа. Монтаж проводится с соблюдением правил DIN EN 61439. Соединение шин и кабелей - болтовые зажимы, допускают сечение до 185 мм2. Обязательно проверьте соответствие посадочных габаритов перед установкой.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведен в соответствии с требованиями безопасности для промышленного электрооборудования. Наличие механической блокировки исключает возможность включения при открытой двери щита. Все элементы защиты выполнены с двойной изоляцией и термостойкими материалами.

Преимущества

• Высокая отключающая способность (65 кА) обеспечивает надежную работу даже в условиях слабых систем питания.
• Настройка двухступенчатой защиты (перегрузка + КЗ) повышает точность срабатывания и снижает риск отказов.
• Выдвижная конструкция ускоряет сервисное обслуживание - замена занимает менее 15 минут без отключения других цепей.
• Широкий диапазон регулировки защиты позволяет адаптировать выключатель под различные типы нагрузок без замены аппарата.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует внутренней установки в закрытый щит.
• Не рекомендован для частых операций включения/отключения (более 10 раз в час) - рассчитан на основную защиту, а не на частую коммутацию.
• Не поддерживает дистанционное управление без внешних модулей (например, привода или контактора).
• Максимальное рабочее напряжение 690 В - нельзя использовать в сетях выше этого значения, включая HV-системы.

Примеры использования

• Главный ввод в промышленном цехе с мощностью 250 кВт - защита двигателя насоса и компрессора.
• Распределительный щит на заводе с несколькими линиями 400 В - выключатель NA8-1600N-400H/3P служит секционным рубильником.
• Подстанция малой мощности - в качестве входного автомата после трансформатора 10/0,4 кВ.

Практические советы

• Перед установкой проверьте расчетный ток короткого замыкания в вашей сети - если он близок к 65 кА, убедитесь, что все кабели и шины рассчитаны на такие нагрузки.
• При настройке защиты от перегрузки выбирайте значение чуть выше номинала нагрузки (например, 380 А при нагрузке 350 А), чтобы избежать ложных срабатываний.
• Используйте выкатную конструкцию для планового техобслуживания - периодически проверяйте состояние контактов и затяжку болтов.
• Учитывайте посадочный размер: выключатель требует места для полного выдвижения - минимальная глубина шкафа 600 мм.
• Для систем с высокой вероятностью импульсных токов (например, сварка) увеличьте порог защиты от КЗ до 5000–6000 А.
