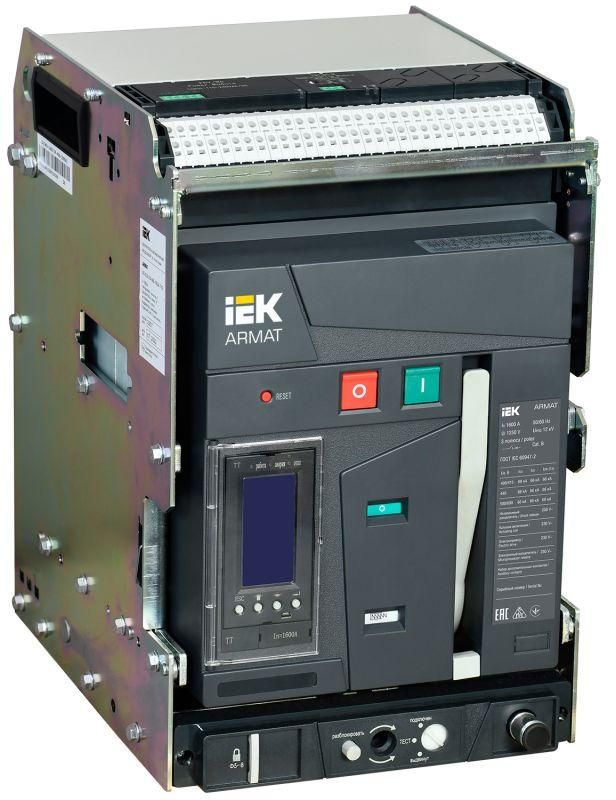

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер A 66кА 1600А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VA-066-1600A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-066-1600A-TTCF - устройство для защиты и управления мощными электрическими цепями в промышленных установках. Выполнен в выдвижном исполнении, оснащён электронным расцепителем и встроенным моторным приводом, обеспечивает надёжную работу при номинальном токе 1600 А и отключающей способности 66 кА.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VA-066-1600A-TTCF предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Применяется в распределительных щитах высокой мощности: на вводах в здания, у крупных двигателей, в системах бесперебойного питания, на конвейерах, насосных станциях и других промышленных объектах с токами до 1600 А.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 66 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение для трёхфазной системы; допускается работа до 690 В согласно серии ARMAT;
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики и связи с системами управления;
• Диапазон защиты от перегрузки: 640–1600 А - можно настраивать чувствительность под конкретную нагрузку;
• Диапазон защиты от КЗ: 1600–50 000 А - быстрое отключение при аварийных токах;
• Исполнение: выдвижное - позволяет извлекать модуль из корпуса для обслуживания без отключения всей сети;
• Встроенный моторный привод: да - управление включением/отключением дистанционно через сигнал 220 В;
• Защита по минимальному напряжению: да - отключается при проседании напряжения ниже установленного уровня;
• Степень защиты IP30 - предохраняет от доступа пальцев и твердых предметов, но не от воды и пыли;
• Подключение силовых цепей: болтовое - требует правильного затягивания клемм;
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (включен/отключен) и подключения внешних цепей управления;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VA-066-1600A-TTCF монтируется на специальные направляющие (монтажные элементы) в сборных щитах. Для работы требуется подготовленная рампа с фиксаторами, соответствующая габаритам выдвижного аппарата. Подключение силовых кабелей выполняется болтовым методом - необходимо соблюдать момент затяжки, указанный в руководстве. Моторный привод работает от переменного тока 220 В, что совместимо с большинством систем управления. Устройство совместимо с другими аппаратами серии ARMAT, что упрощает замену и масштабирование.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие российским нормам безопасности для воздушных выключателей. Электронный расцепитель обеспечивает селективность - отключение происходит только на участке аварии, минимизируя простои. Защита по минимальному напряжению исключает самопроизвольное включение оборудования после восстановления питания, снижая риск травм и повреждений.

Преимущества

• Выдвижная конструкция - сервисное обслуживание без демонтажа всего щита и отключения питания;
• Встроенный моторный привод - возможность удалённого управления и интеграции в АСУ ТП;
• Широкий диапазон настройки расцепителей - адаптация под различные типы нагрузок, включая двигатели и сварочные установки;
• 6 вспомогательных контактов - достаточное количество для создания сложных схем контроля и сигнализации;
• Длительная гарантия (5 лет) - подтверждает надёжность конструкции и качества компонентов.

Ограничения применения

Выключатель IEK (ИЭК) AR-ACB-3VA-066-1600A-TTCF не предназначен для установки во влажных, пыльных или взрывоопасных средах - степень защиты IP30 не обеспечивает герметичность. Не рекомендуется использовать в качестве основного выключателя в жилых домах или малых офисах - его мощность и стоимость избыточны. Также не поддерживает протокол Modbus в базовой комплектации - для этого нужна дополнительная плата. Нельзя подключать к нему кабели сечением меньше 120 мм2 - не хватит контактной площади.

Примеры использования

• Главный ввод в промышленный цех с потребляемой мощностью более 800 кВт;
• Распределительный щит на насосной станции с тремя крупными насосами по 400 А каждый;
• Щит автоматизации конвейерной линии, где требуется дистанционное включение/отключение и сигнализация состояния;
• Система резервирования питания на объекте с UPS - выключатель используется для переключения между источниками.

Практические советы

• Перед монтажом проверьте посадочные размеры - выдвижной механизм требует свободного пространства перед щитом для извлечения;
• Не забудьте подключить питание 220 В к моторному приводу - без него дистанционное управление не будет работать;
• Настройте расцепитель по реальной нагрузке: начните с нижнего порога (640 А) и увеличивайте, пока не достигнете стабильной работы;
• Используйте вспомогательные контакты для подключения световой сигнализации - это ускорит поиск отказов;
• Проверяйте момент затяжки болтов силовых клемм - недостаточно плотное соединение вызывает нагрев и выход из строя;
• При замене старого выключателя - убедитесь, что новый имеет ту же отключающую способность (66 кА) и тип исполнения - иначе не поместится в существующую ячейку.
