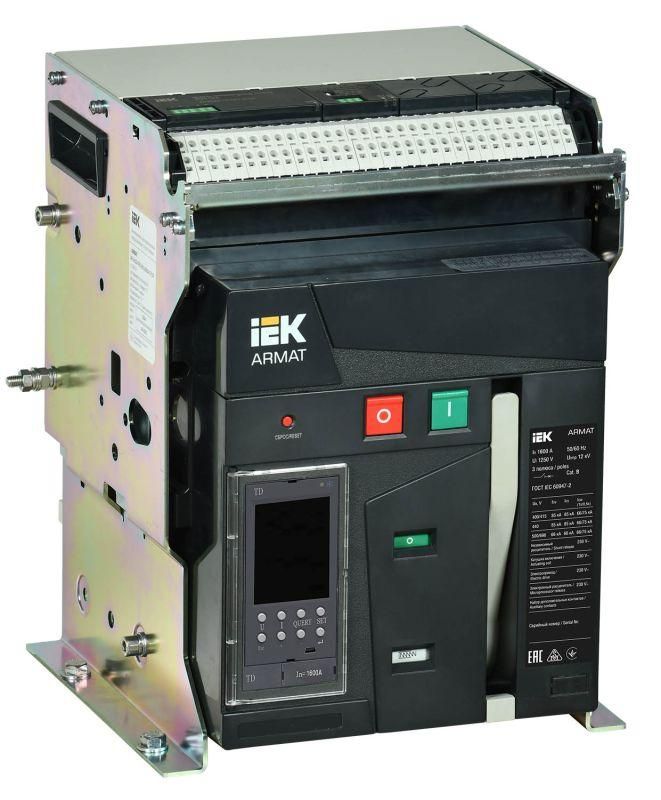

Выключатель автоматический воздушный ARMAT стационарного исполнения 3P типоразмер B 85кА 1600А расцепитель TD с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3FB-085-1600A-TDCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FB-085-1600A-TDCF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, а также для частого ручного или удалённого включения/выключения нагрузки. Выключатель с электронным расцепителем, встроенным моторным приводом и шестью вспомогательными контактами подходит для установки в распределительных щитах промышленных объектов, энергообъектов и крупных жилых комплексах.

Назначение и область применения

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FB-085-1600A-TDCF используется для защиты высокотоковых электрических цепей в системах питания с напряжением до 400 В. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, а также позволяет выполнять оперативные включения и отключения нагрузки - как вручную, так и дистанционно через внешние команды. Применяется в главных распределительных пунктах, на входе в трансформаторные подстанции, у потребителей с большой мощностью - например, на заводах, в ЖКХ, больницах, торговых центрах и других объектах с центральным электроснабжением.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 85 кА - способность безопасно отключить самую большую возможную токовую аварию в сети.
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение для системы.
• Тип расцепителя: Электронный - точная настройка порогов срабатывания, возможность диагностики и связи с системой управления.
• Диапазон защиты от перегрузки: 640–1600 А - можно настраивать чувствительность под конкретную нагрузку.
• Диапазон защиты от КЗ: 1600–50 000 А - гибкая настройка реакции на сверхтоки короткого замыкания.
• Моторный привод: Встроенный электрический - позволяет дистанционно включать и отключать выключатель без ручного воздействия.
• Защита по минимальному напряжению: Да - выключатель автоматически отключится при снижении напряжения ниже допустимого уровня, предотвращая повреждение оборудования.
• Степень защиты IP: IP30 - защита от доступа инструментов и предметов более 2,5 мм, но не от воды и пыли.
• Количество вспомогательных контактов: 6 шт. - используются для сигнализации состояния (включен/отключен), подключения к системам контроля и автоматизации.
• Способ подключения: Болтовое - требует плотного затягивания болтов при монтаже.
• Гарантийный срок: 60 месяцев - длительная гарантия производителя.

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3FB-085-1600A-TDCF устанавливается на специальные монтажные элементы - рампы или направляющие, предусмотренные в сборочных корпусах распределительных устройств. Подключение силовых кабелей осуществляется исключительно болтовым способом; требуется соблюдение момента затяжки, указанного в руководстве. Моторный привод и катушки включения/отключения подключаются к управляемому контуру 24 В или 220 В переменного тока - необходимо проверить совпадение напряжения управления с источником питания. Для работы с системами SCADA или автоматизированными контроллерами рекомендуется использовать вспомогательные контакты и дополнительно заказывать модуль Modbus (не входит в базовый комплект).

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что подтверждает соответствие российским нормам безопасности для аппаратов низкого напряжения. Конструкция обеспечивает механическую изоляцию между полюсами и предотвращает случайное прикосновение к токоведущим частям при закрытой крышке. Устройство не предназначено для установки во взрывоопасных зонах или местах с повышенной влажностью - степень защиты IP30 не обеспечивает герметичность.

Преимущества

• Электронный расцепитель позволяет точно настраивать пороги срабатывания под реальную нагрузку, минимизируя ложные отключения.
• Встроенный моторный привод исключает необходимость ручного управления - удобно для удалённых или автоматизированных систем.
• Шесть вспомогательных контактов обеспечивают полноценную интеграцию в системы контроля и сигнализации.
• Высокая отключающая способность (85 кА) делает выключатель подходящим даже для сложных сетей с большим потенциалом коротких замыканий.
• Длительная гарантия (5 лет) указывает на уверенность производителя в долговечности конструкции.

Ограничения применения

• Не применяется в условиях повышенной влажности, запылённости или на открытых площадках - IP30 не защищает от воды и пыли.
• Не предназначен для частого ручного включения/отключения - для этого лучше использовать контакторы; выключатель рассчитан на редкие операции и основную защиту.
• Требуется свободное пространство вокруг аппарата для теплоотвода и обслуживания - нельзя устанавливать вплотную к другим устройствам без зазора.
• Не имеет встроенного интерфейса Modbus - для передачи данных нужен дополнительный модуль.
• Подключение силовых кабелей требует профессионального инструмента и знаний - неквалифицированный монтаж может вызвать нагрев и выход из строя.

Примеры использования

• Главный ввод в распределительном щите промышленного цеха с мощностью 1 МВт и выше.
• Щит питания трансформаторной подстанции 6(10)/0,4 кВ.
• Распределительный пункт крупного торгового центра с несколькими лифтами, HVAC и освещением.
• Узел управления питанием насосной станции водоснабжения.
• Централизованное отключение питания при аварии в системе с использованием сигналов от системы автоматического управления.

Практические советы

• Перед первым включением обязательно проверьте правильность подключения всех силовых и управляющих кабелей - особенно катушки включения и отключения.
• Настройте расцепитель по фактической нагрузке: начните с нижнего значения диапазона (640 А) и постепенно увеличивайте, пока не достигнете стабильной работы без ложных срабатываний.
• Обеспечьте доступ к выключателю для периодической проверки состояния болтовых соединений - они могут ослабнуть при термических циклах.
• При использовании в автоматизированной системе используйте хотя бы два вспомогательных контакта: один для сигнала “включён”, второй - для “отключён”.
• Не забудьте про тепловой режим: выключатель не следует устанавливать рядом с источниками тепла или в плохо вентилируемых ящиках.
• Для дистанционного управления убедитесь, что источник питания для моторного привода и катушек соответствует заявленным параметрам (обычно 24 В DC / 220 В AC).
