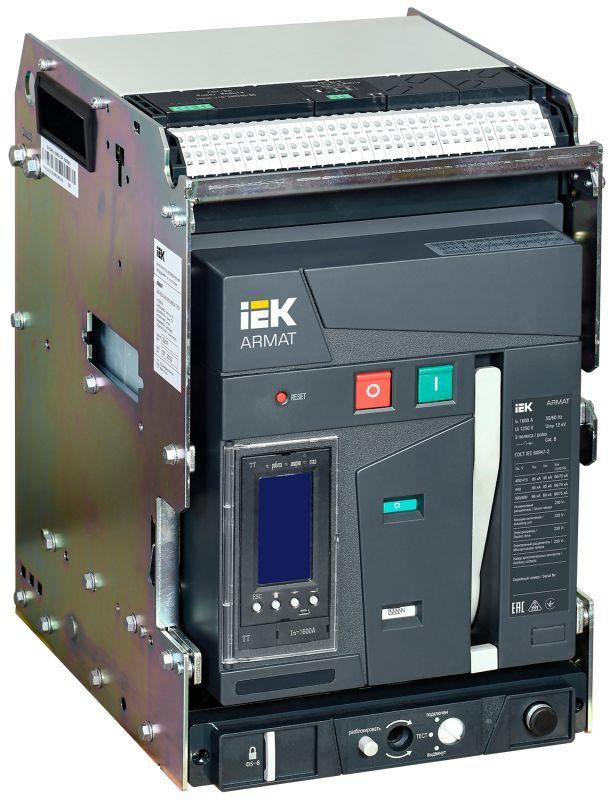

Выключатель автоматический воздушный 3п B 1600А 85кА TT выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VB-085-1600A-TTCF

Автоматический выключатель воздушный выдвижного исполнения 3P B 85кА 1600А расцепитель TT с комплектом аксессуаров от IEK (ИЭК) предназначен для надежной защиты мощных электрических сетей от перегрузок и коротких замыканий, обеспечивает безопасное управление нагрузкой и совместим с системами автоматизации. Артикул ar-acb-3vb-085-1600a-ttcf относится к серии ARMAT и применяется в промышленных распределительных устройствах.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P B 85кА 1600А расцепитель TT с комплектом аксессуаров используется для защиты высокомощных электрических цепей в промышленных и коммерческих объектах. Он защищает оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Также устройство допускает частые оперативные включения и отключения - например, при плановых работах или переходе на резервную линию. Подходит для установки в главных распределительных щитах (ГРЩ), секционирующих пунктах, на входе в трансформаторные подстанции и крупных потребителей энергии.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трехфазных сетях с напряжением до 400 В переменного тока.
• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить длительно без нагрева и отказа.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь даже при сверхтоке до 85 тысяч ампер.
• Тип расцепителя: Электронный - точная настраиваемая защита с возможностью диагностики и связи с системой управления.
• Защита по минимальному напряжению: Да - предотвращает работу оборудования при проседании сети ниже установленного порога.
• Диапазон настройки защиты от перегрузки: 640–1600 А - можно задать чувствительность к длительному превышению тока в этом интервале.
• Диапазон регулировки КЗ: 1600–50 000 А - настраивается порог срабатывания при внезапном скачке тока.
• Моторный привод: Да - возможность удаленного включения/выключения через внешний сигнал, без ручного воздействия.
• Способ подключения: Болтовое - силовые кабели закрепляются болтами на контактных зажимах.
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (закрыт/открыт), управления приводом или передачи информации в АСУ ТП.
• Степень защиты IP30: Защита от доступа инструментами и частиц больше 2,5 мм; не герметичен, требует установки внутри шкафа.
• Гарантия: 60 месяцев - один из самых длинных гарантийных сроков среди аналогов.

Совместимость и монтаж

Автоматический выключатель воздушный выдвижного исполнения 3P B 85кА 1600А расцепитель TT с комплектом аксессуаров устанавливается на специальные направляющие рампы в сборочных ячейках. Выдвижная конструкция позволяет легко выводить аппарат из корпуса для обслуживания без демонтажа проводов - достаточно откатить его назад на роликах. Монтаж выполняется исключительно на подготовленные монтажные элементы, соответствующие габаритам серии ARMAT. Для работы требуется наличие свободного места вокруг аппарата для теплоотвода и доступа к кнопкам и клеммам. Соединение силовых кабелей - только болтовое, без быстроразъемных вариантов.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2, что подтверждает соответствие российским нормам безопасности для воздушных выключателей. Наличие электронного расцепителя с функциями защиты по минимальному напряжению снижает риск выхода из строя двигателей и преобразователей частоты при колебаниях питания. Комплект аксессуаров включает необходимые вспомогательные контакты и механизмы для согласования с системами контроля. Устройство не имеет внутренней системы охлаждения - поэтому запрещено использование вне закрытых шкафов.

Преимущества

• Высокая отключающая способность (85 кА) делает его подходящим для сложных сетей с большими источниками короткого замыкания.
• Электронный расцепитель позволяет точно настроить время и величину срабатывания - минимизирует ложные отключения.
• Наличие моторного привода и 6 вспомогательных контактов обеспечивает полноценную интеграцию в системы автоматизации и SCADA.
• Выдвижная конструкция значительно ускоряет сервисное обслуживание и замену - не нужен полный демонтаж.
• Гарантия 5 лет указывает на уверенность производителя в долговечности компонентов.

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP30 не защищает от воды, пыли и агрессивной среды.
• Требуется жесткая механическая база - монтаж только на специально спроектированные рампы, не самостационарную установку.
• Подключение силовых кабелей - только болтовое, без возможности быстрого подсоединения кабельных наконечников типа “быстрый”.
• Не рекомендован для частых циклических включений более 10 раз в час - это может снизить срок службы механизмов привода.
• Не поддерживает модульную связь по Ethernet или Profibus - только Modbus RTU через последовательный интерфейс (при наличии опций).

Примеры использования

• Главный ввод в заводской распределительный пункт с питанием нескольких трансформаторов.
• Секционирование между двумя источниками питания в системе бесперебойного электроснабжения.
• Защита больших насосных станций, конвейерных линий, печей индукционного нагрева.
• Шкафы автоматического ввода резерва (АВР) с контролируемым переключением нагрузки.

Практические советы

• Перед монтажом проверьте посадочные размеры рампы - они должны полностью совпадать с габаритами модели ar-acb-3vb-085-1600a-ttcf.
• При настройке расцепителя начинайте с нижнего значения тока перегрузки (640 А), затем увеличивайте до расчетного - так проще найти баланс между защитой и отказами.
• Обязательно используйте вспомогательные контакты для формирования сигнала “отключен” в системе учета и контроля - это повысит уровень автоматизации.
• Проверяйте затяжку болтов силового подключения после первых 10–20 включений - тепловое расширение может вызвать ослабление.
• При использовании в условиях повышенной вибрации дополнительно закрепите кабели хомутами - чтобы не возникло механического усилия на клеммы.
