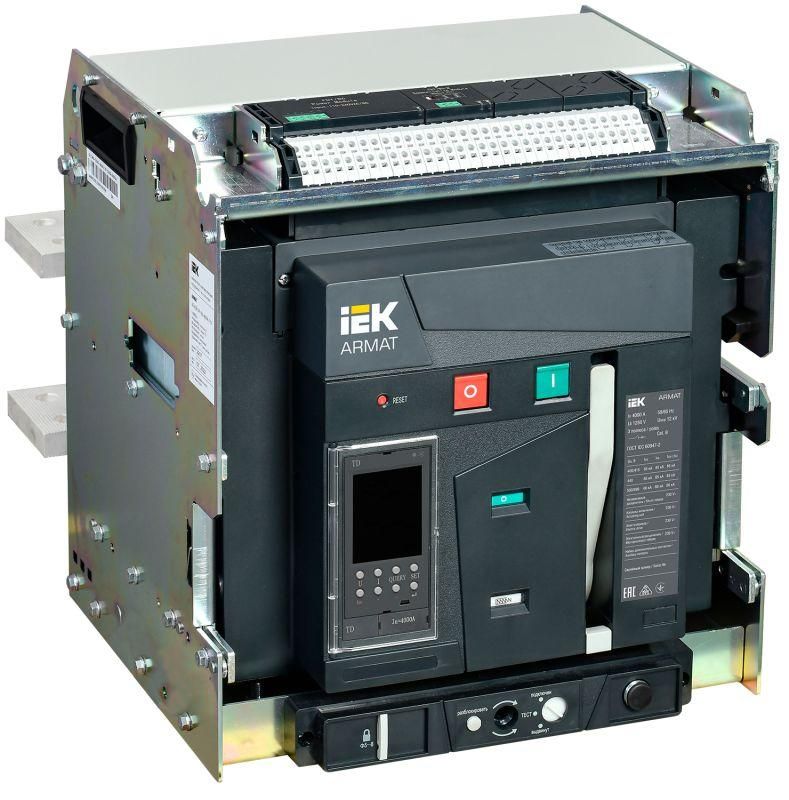

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P F 85кА 4000А расцепитель TD с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VF-085-4000A-TDCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VF-085-4000A-TDCF - устройство высокой мощности для защиты и управления электрическими цепями до 4000 А. Подходит для крупных промышленных объектов, где требуется надёжная отсечка при КЗ и перегрузке, а также частые оперативные включения/выключения. Выдвижное исполнение упрощает обслуживание без отключения всей системы.

Назначение и область применения

Выключатель предназначен для защиты электрических сетей от коротких замыканий и длительных перегрузок. Также используется для ручного и автоматического включения и отключения нагрузки. Применяется в распределительных пунктах, главных щитах, на входе в трансформаторные подстанции, на крупных производствах - металлургии, химической промышленности, энергоёмких цехах, водоканалах и других объектах с высокой потребляемой мощностью.

Технические характеристики

• Номинальное напряжение: 400 В (работает в системах до 690 В согласно серии ARMAT)
• Номинальный ток: 4000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - способен безопасно отключить сверхтоки при аварийном КЗ
• Тип расцепителя: электронный, с настраиваемыми параметрами защиты
• Диапазон защиты от перегрузки: 1600–4000 А - можно задать порог срабатывания в зависимости от нагрузки
• Диапазон защиты от КЗ: 4000–65000 А - гибкая настройка чувствительности к импульсным токам
• Привод: электрический, с встроенным мотором - обеспечивает дистанционное управление
• Защита по минимальному напряжению: да - отключается при проседании сети ниже допустимого уровня
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Количество вспомогательных контактов: 6 шт. - для сигнализации состояния (включен/отключен) и подключения к системам АСУ ТП
• Гарантийный срок: 60 месяцев
• Подключение силовой цепи: болтовое - требует точной затяжки контактных зажимов
• Способ монтажа: на монтажные элементы - устанавливается в специальные рамы или ячейки

Совместимость и монтаж

Выключатель IEK AR-ACB-3VF-085-4000A-TDCF имеет выдвижную конструкцию - он фиксируется в направляющих монтажных элементах и может извлекаться на сервисное положение без демонтажа проводов. Это позволяет проводить осмотр, тестирование и замену расцепителей без отключения питания всей системы. Для установки необходима соответствующая ячейка или шкаф с жёстко закреплёнными направляющими. Болтовое подключение требует соблюдения момента затяжки - используйте динамометрический ключ. Моторный привод работает от 220 В переменного тока - проверьте соответствие напряжения управления перед подключением.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что подтверждает его совместимость с российскими нормами безопасности для оборудования до 1000 В. Электронный расцепитель обеспечивает точную и быструю реакцию на асимметричные и импульсные токи, снижая риск повреждения оборудования. Защита по минимальному напряжению предотвращает запуск оборудования при недостаточном питании, исключая опасные режимы работы. Устройство не предназначено для установки во взрывоопасных зонах - отсутствует сертификация Ex.

Преимущества

• Выдвижная конструкция - минимизирует время техобслуживания и исключает необходимость отключения всего щита
• Электронный расцепитель с широким диапазоном настройки - адаптируется под конкретную нагрузку, снижает ложные срабатывания
• Встроенный моторный привод - позволяет реализовать дистанционное управление и автоматизацию
• 6 вспомогательных контактов - удобны для интеграции в SCADA, PLC и системы контроля
• Длительная гарантия (5 лет) - указывает на уверенность производителя в долговечности

Ограничения применения

• Не подходит для открытых площадок - степень защиты IP30 не защищает от влаги и пыли
• Требует стационарной установки в ячейке; не является переносным или модульным устройством
• Работает только с постоянным напряжением управления 220 В - не совместим с 380 В или постоянным током
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает связь, данная модель в комплекте не содержит коммуникационного модуля
• Максимальный ток 4000 А - не применяется в сетях выше 6300 А, где нужны более мощные модели серии

Примеры использования

• Главный ввод в цехе с несколькими трансформаторами 10/0,4 кВ
• Щит питания конвейерной линии с двигателями суммарной мощностью >1 МВт
• Распределительный пункт на заводе по производству стали
• Централизованное отключение группы насосов на водоочистных сооружениях

Практические советы

• Перед монтажом проверьте посадочные размеры ячейки - выдвижной механизм требует свободного хода +-100 мм
• При настройке расцепителя начинайте с нижнего предела (1600 А) и постепенно увеличивайте - так проще найти оптимальный баланс между защитой и отказоустойчивостью
• Обязательно проведите первичное тестирование после установки: проверьте работу моторного привода и сигналы с вспомогательных контактов
• Не забудьте подключить питание 220 В для моторного привода - без него выключатель будет работать только вручную
• При использовании в условиях повышенной вибрации дополнительно закрепите болты подключения и проверьте состояние контактов каждые 6 месяцев
