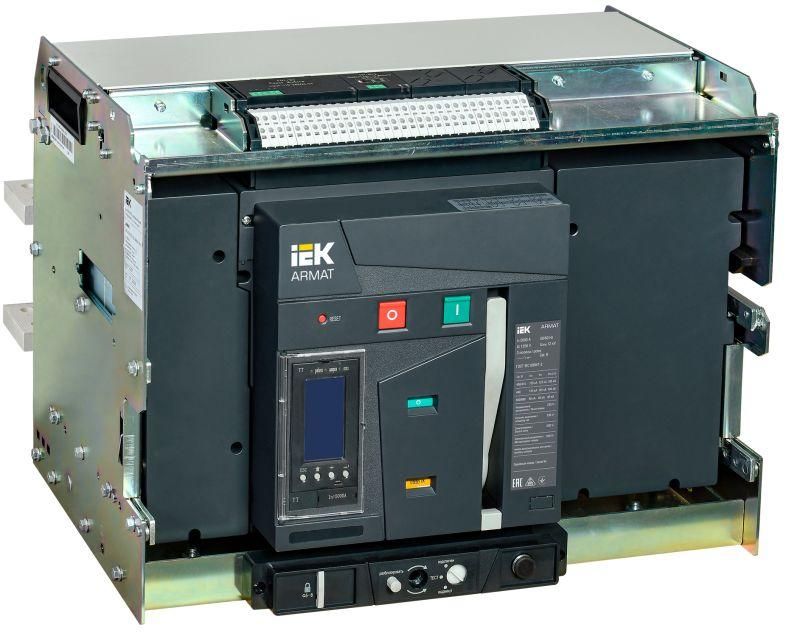

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P G 125кА 5000А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VG-125-5000A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VG-125-5000A-TTCF - устройство высокой мощности для защиты и управления электрическими цепями в промышленных установках. Выполнен в выдвижном исполнении, оснащён электронным расцепителем и встроенным моторным приводом, обеспечивает надёжную работу при номинальном токе 5000 А и отключающей способности 125 кА.

Назначение и область применения

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VG-125-5000A-TTCF предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Применяется в распределительных пунктах крупных промышленных объектов: заводы, энергоузлы, водоканалы, метрополитены, где требуется управление токами свыше 1000 А. Подходит для основных вводов, секционных переключений и связи с системами АСУ ТП благодаря возможности модульной интеграции.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 5000 А
• Номинальная отключающая способность: 125 кА
• Номинальное напряжение: 400 В (макс. 690 В по серии ARMAT)
• Исполнение: выдвижное - возможность извлечения из корпуса для обслуживания без демонтажа проводов
• Тип расцепителя: электронный, с настраиваемыми параметрами
• Диапазон защиты от перегрузки: 2000–5000 А
• Диапазон срабатывания при КЗ: 5000–80000 А
• Привод: электрический, с встроенным мотором - позволяет управлять выключателем дистанционно
• Защита по минимальному напряжению: да - предотвращает самовключение при восстановлении питания после аварии
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли
• Количество вспомогательных контактов: 6 - для сигнализации состояния (вкл./выкл.) и подключения к системам контроля
• Подключение силовой цепи: болтовое - требует точного момента затяжки
• Гарантия: 60 месяцев

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VG-125-5000A-TTCF монтируется на специальные монтажные направляющие (рейки) согласно стандарту серии ARMAT. Для работы необходима фиксация в шкафу с достаточным свободным пространством вокруг - минимум 150 мм с каждой стороны для теплоотвода и доступа. Болтовые соединения требуют соблюдения усилия затяжки, указанного в руководстве. Выдвижная конструкция позволяет выводить аппарат на переднюю панель для проверки и ремонта - без отключения всей системы. Управление осуществляется через кнопки на лицевой панели или сигналами с внешнего контроллера (Modbus, опционально).

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что подтверждает соответствие российским нормам безопасности для оборудования до 1000 В переменного тока. Электронный расцепитель обеспечивает селективную защиту, снижая риск ложных срабатываний. Защита по минимальному напряжению исключает опасное самовключение оборудования после отключения. IP30 не предусматривает защиту от влаги - использование допускается только внутри закрытых щитовых помещений.

Преимущества

• Выдвижное исполнение - быстрый сервис без отключения сети
• Встроенный моторный привод - возможность удалённого управления и автоматизации
• Широкий диапазон настройки расцепителей - гибкая адаптация под конкретную нагрузку
• 6 вспомогательных контактов - удобная интеграция с системами SCADA и АСУ ТП
• Долгий гарантийный срок (5 лет) - подтверждение надёжности сборки

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP30 не допускает установку вне помещений или в сырых средах
• Работает только при температуре окружающей среды +5…+40 C
• Требуется стабильное питание для электронного расцепителя - при отключении 220 В он теряет настройки, если не установлен бэкап
• Номинальное напряжение 400 В - нельзя использовать в сетях выше 690 В без проверки совместимости модели

Примеры использования

• Главный ввод в цехе с мощностью более 2 МВт
• Секционный выключатель между двумя источниками питания
• Узел управления конвейерной линией с частотниками
• Распределительный пункт на ТЭЦ или насосной станции
• Система бесперебойного питания с резервированием

Практические советы

• Перед монтажом проверьте посадочные размеры и совместимость с существующими рейками - выдвижные автоматы имеют жёсткие габариты
• При настройке расцепителя используйте реальный график нагрузки - не просто максимальный ток, а длительные пики
• Обязательно запишите текущие параметры расцепителя - они сбрасываются при потере питания 220 В
• Для дистанционного управления подключите вспомогательные контакты к PLC - это позволит получать статус “включен” / “отключен” в режиме реального времени
• Проверяйте момент затяжки болтов силового соединения - недостаточно плотное соединение вызывает нагрев и выход из строя
• Плановое обслуживание рекомендуется каждые 12–18 месяцев - особенно важно для механизмов выдвижения
