Выключатель автоматический воздушный 4P 1600А 80кА стационарный, расцепитель М ВА-731 | 27096DEK DEKraft APC

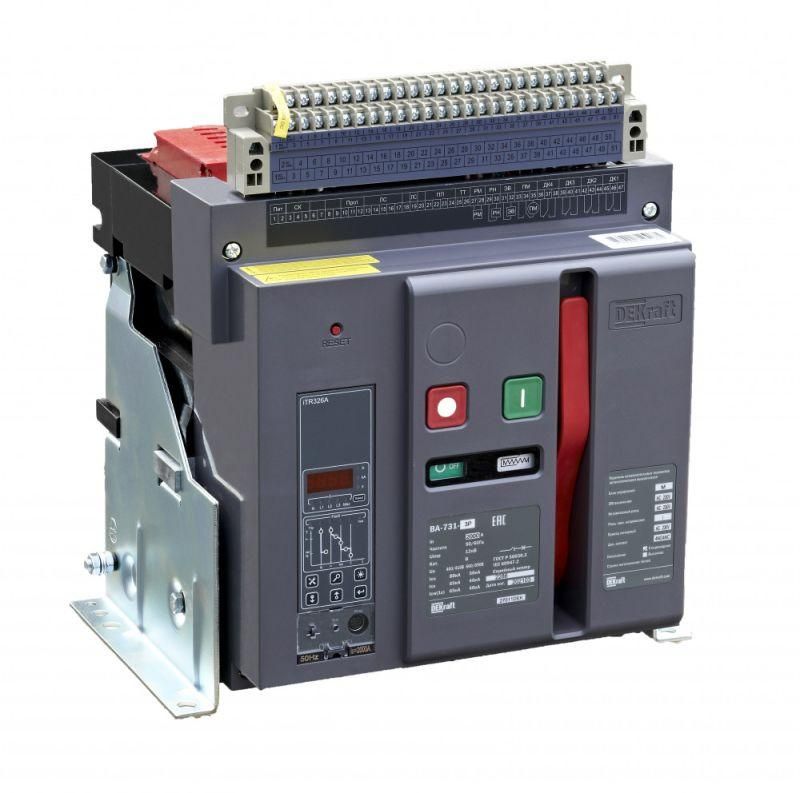

Автоматический воздушный выключатель ВА-731 от DEKRAFT предназначен для защиты и коммутации мощных электрических цепей до 1600 А в стационарных установках. Этот аппарат обеспечивает надёжную работу в условиях высоких токов короткого замыкания - до 80 кА - и применяется там, где требуется точная настройка защиты и удалённое управление.

Назначение и область применения

Выключатель ВА-731 используется для защиты электрических сетей промышленного уровня - в распределительных щитах, на входе в цеховые трансформаторы, у крупных двигателей и конвейерных систем. Подходит для объектов с высокой нагрузкой: заводы, энергообъекты, водоканалы, метрополитены. Благодаря электронному расцепителю и встроенным функциям, он заменяет несколько устройств защиты в одном корпусе.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Номинальный ток: 1600 А
• Количество полюсов: 4
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки
• Защита от перегрузки: диапазон настройки от 640 А
• Защита от КЗ: диапазон регулировки до 3200 А
• Защита от замыканий на землю: встроенная
• Расцепитель минимального напряжения: есть
• Степень защиты IP: IP40 (защита от предметов больше 1 мм, но не от воды)
• Монтаж: стационарный, на монтажной плате
• Подключение силовых проводников: через шины (заднее горизонтальное)
• Управление: кнопка нажимная + электрический привод
• Вспомогательные контакты: 4 шт. (состояние ВКЛ/ОТКЛ, сигнал тревоги)
• Моторный привод: встроенный, 230 В переменного тока
• Электромагнит включения: 230 В переменного тока
• Независимый расцепитель: 230 В переменного тока

Совместимость и монтаж

Выключатель ВА-731 рассчитан на установку на специализированную монтажную плиту с жёсткими креплениями. Присоединение силовых цепей осуществляется исключительно через шины - нельзя использовать гибкие кабели напрямую. Для работы требуются три внешних источника питания 230 В AC: для моторного привода, электромагнита включения и независимого расцепителя. Все они должны быть подведены заранее. Установка допускается только в закрытых щитах с доступом к тыльной стороне аппарата.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм IEC 60947-2 для воздушных автоматических выключателей. Наличие электронного расцепителя позволяет точно контролировать токи перегрузки и КЗ, снижая риск возгорания. Защита от замыканий на землю повышает безопасность при аварийных режимах. Однако из-за степени защиты IP40 использование вне помещений или во влажных средах запрещено.

Преимущества

• Интегрированный моторный привод позволяет дистанционно открывать и закрывать контакты без физического воздействия
• Электронный расцепитель даёт возможность точной настройки порогов срабатывания под конкретную нагрузку
• Четыре вспомогательных контакта обеспечивают полноценную интеграцию в системы АСУ ТП и SCADA
• Встроенные независимый расцепитель и электромагнит позволяют реализовать сложные алгоритмы управления
• Разделители полюсов предотвращают случайное включение при обслуживании

Ограничения применения

• Не предназначена для мобильных или временных установок - только стационарная фиксация
• IP40 не защищает от брызг, пыли и влаги - применение возможно только внутри герметичных щитов
• Требуется наличие трёх независимых источников 230 В AC для всех функций управления
• Подключение только через шины - невозможно подключение кабеля прямо к клеммам
• Настройка расцепителей требует знаний и оборудования - не рекомендуется для домашнего использования

Примеры использования

• Главный ввод в распределительном щите цеха с несколькими трансформаторами
• Щит питания крупного металлургического станка с частотным преобразователем
• Контрольный выключатель на входе в насосную станцию с высоким пусковым током
• Централизованное управление группой потребителей в системе автоматизации производства

Практические советы

• Перед монтажом проверьте соответствие шинных соединений - посадочные размеры должны совпадать с заявленными в документации DEKRAFT
• Обязательно протестируйте все вспомогательные контакты после подключения - используйте тестер для проверки замыкания
• При настройке расцепителя начинайте с нижнего порога (640 А) и постепенно увеличивайте - так проще избежать ложных срабатываний
• Не забудьте подключить питание для моторного привода и расцепителей - без них аппарат будет работать только вручную
• Для сервисного обслуживания всегда используйте разделители полюсов - даже если питание отключено
• При замене старого выключателя убедитесь, что новое устройство ВА-731 имеет аналогичную глубину установки - иначе не поместится в шкаф
