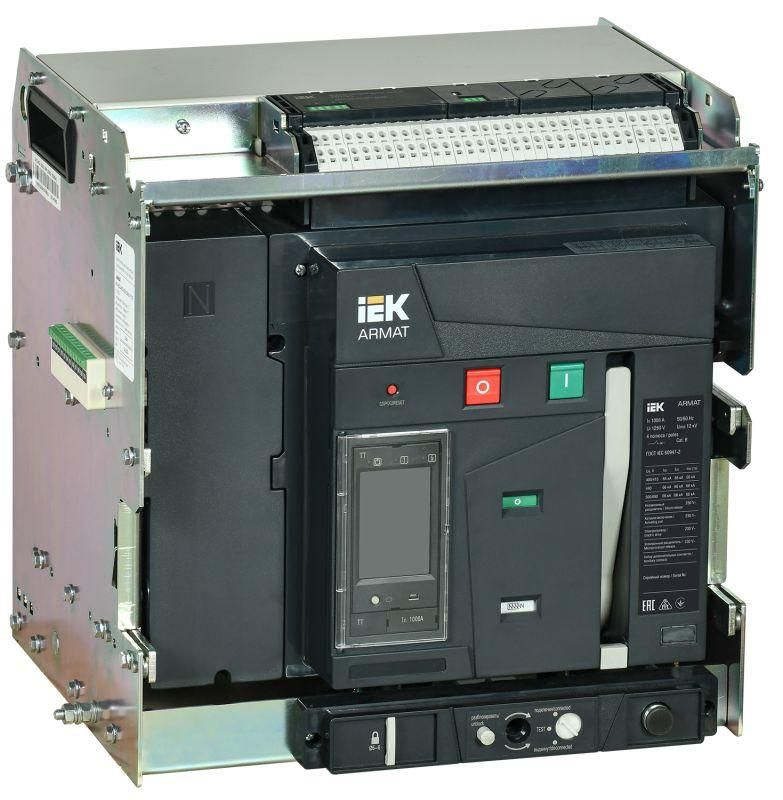

Выключатель автоматический воздушный ARMAT выдвижного исполнения 4P типоразмер A 66кА 1000А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-4VA-066-1000A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-4VA-066-1000A-TTCF - устройство для защиты и управления мощными электрическими цепями до 1000 А в промышленных и коммерческих установках. Выдвижное исполнение обеспечивает безопасное обслуживание без отключения питания всей системы.

Назначение и область применения

Выключатель IEK AR-ACB-4VA-066-1000A-TTCF предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Применяется в распределительных щитах высокой мощности: на входе в ТП, у крупных двигателей, конвейеров, систем освещения, HVAC, в промышленных цехах и объектах ЖКХ. Подходит для зон, где требуется быстрый доступ к оборудованию для ремонта или замены без демонтажа всего шкафа.

Технические характеристики

• Номинальный ток: 1000 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Четыре полюса - защищает все фазы и ноль в трёхфазной сети 400 В;
• Номинальная отключающая способность: 66 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В - оптимально для промышленных сетей 380–415 В переменного тока;
• Электронный расцепитель - точная настройка порогов срабатывания, возможность диагностики и связи с системами управления;
• Диапазон защиты от перегрузки: 400–1000 А - можно настраивать под реальную нагрузку, даже ниже номинала выключателя;
• Диапазон срабатывания при КЗ: 1000–50000 А - гибкая настройка реакции на аварийные токи;
• Встроенный моторный привод - позволяет дистанционно включать и отключать выключатель без ручного воздействия;
• Шесть вспомогательных контактов - используются для сигнализации состояния (включен/отключен), блокировок, передачи сигналов в АСУ ТП;
• Защита по минимальному напряжению - отключает нагрузку при проседании напряжения ниже установленного уровня, предотвращая запуск оборудования при нестабильном питании;
• Степень защиты IP30 - защита от твердых предметов больше 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах;
• Болтовое подключение силовых клемм - требует качественного затягивания и контроля момента;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Выключатель IEK AR-ACB-4VA-066-1000A-TTCF устанавливается на специальные монтажные направляющие (каретки) внутри распределительного шкафа. Благодаря выдвижному исполнению, основной блок выдвигается на 30–50 см, позволяя работать с контактами и расцепителем при отключённой силовой цепи - без снятия напряжения с остальной части системы. Для монтажа необходима свободная глубина шкафа минимум 800 мм. Соединение силовых проводов выполняется болтами M12–M16 - необходимо использовать рекомендованную затяжку и контролировать температурный режим после первого включения. Моторный привод подключается к слаботочной цепи 24 В постоянного или 230 В переменного тока - проверьте совместимость с вашим источником управления.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 - российскому эквиваленту международного стандарта IEC 60947-2. Электронный расцепитель обеспечивает селективность и координированную работу с другими защитными устройствами. Наличие защиты по минимальному напряжению снижает риск повреждения оборудования при сбоях в сети. Устройство не имеет взрывозащиты и не предназначено для работы во взрывоопасных зонах.

Преимущества

• Выдвижная конструкция - безопасное обслуживание без отключения питания всей системы;
• Встроенный моторный привод - возможность удалённого управления и интеграции в автоматизированные системы;
• Электронный расцепитель с широким диапазоном настройки - точная адаптация под конкретную нагрузку, исключение ложных срабатываний;
• Шесть вспомогательных контактов - удобно для сборки схем сигнализации и блокировки;
• Длительная гарантия 5 лет - свидетельствует о надёжности конструкции и качества компонентов;
• Совместимость с системами автоматизации через Modbus (при наличии модулей) - легко интегрируется в современные АСУ ТП.

Ограничения применения

• Не применяется вне помещений - степень защиты IP30 не защищает от влаги, пыли и агрессивной среды;
• Не подходит для маломощных цепей - минимальный порог настройки перегрузки 400 А делает его нецелесообразным для нагрузок менее 300 А;
• Требует места для выдвижения - нужна достаточная глубина шкафа и доступ с фронта;
• Не имеет встроенного механизма ручного привода - при отказе моторного привода и отсутствии внешнего рычага выключатель нельзя вручную отключить (проверьте наличие ручного привода в комплекте);
• Подключение силовых кабелей требует профессионального монтажа - некачественная затяжка вызывает нагрев и выход из строя.

Примеры использования

• Главный ввод в распределительный пункт (РП) промышленного цеха с нагрузкой около 800–900 А;
• Щит питания крупного насосного узла или компрессора в системе водоснабжения;
• Линия питания конвейера с несколькими двигателями суммарной мощностью более 400 кВт;
• Распределительный щит торгового центра с многочисленными группами освещения и оборудования;
• Система бесперебойного питания (АВР) - благодаря возможности дистанционного управления и сигнализации.

Практические советы

• Перед первым включением обязательно проверьте правильность настройки расцепителя - особенно пороги перегрузки и КЗ - согласно фактической нагрузке;
• При использовании моторного привода убедитесь, что управление подключено к надёжному источнику 24 В / 230 В - скачки напряжения могут вывести привод из строя;
• Для долговечности контактов периодически (раз в год) проверяйте момент затяжки болтов на силовых клеммах - используйте динамометрический ключ;
• Если планируете интеграцию в АСУ ТП - уточните у поставщика наличие и стоимость модуля Modbus RTU, так как он не всегда входит в базовый комплект;
• При замене старого выключателя - сравните габариты и тип монтажных элементов: AR-ACB-4VA-066-1000A-TTCF требует именно выдвижной каретки, а не стационарной;
• Не допускайте попадание пыли и металлической стружки внутрь открытого выключателя - даже при IP30 это может вызвать пробой между полюсами.
