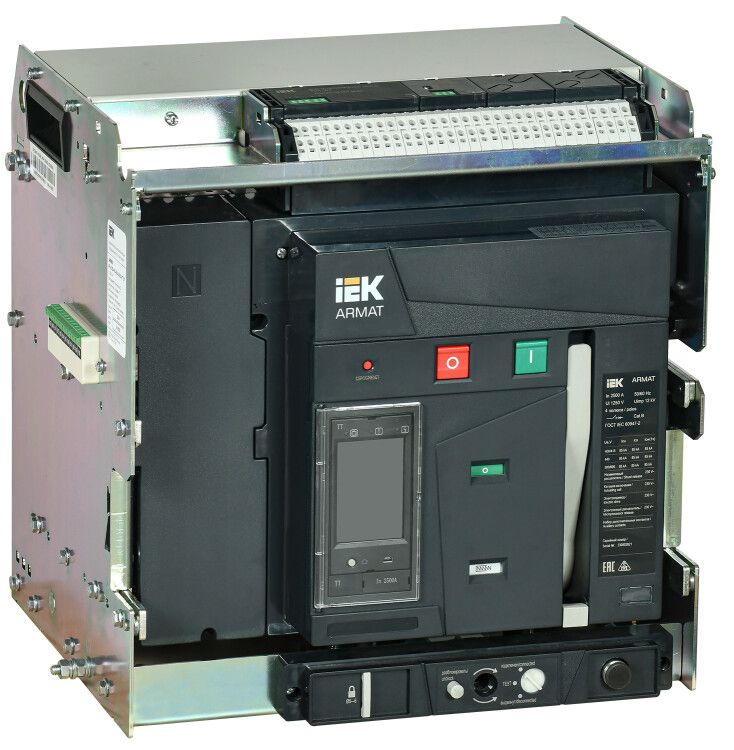

Выключатель автоматический воздушный ARMAT выдвижного исполнения 4P типоразмер D 85кА 2500А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-4VD-085-2500A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-4VD-085-2500A-TTCF - это устройство высокой мощности для защиты и управления электрическими цепями до 2500 А в промышленных установках. Выдвижное исполнение обеспечивает безопасную диагностику и обслуживание без демонтажа проводов.

Назначение и область применения

Выключатель предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для использования в распределительных щитах крупных предприятий: заводов, энергообъектов, торгово-логистических комплексов, где требуется надёжная защита цепей с токами до 2500 А и отключающей способностью до 85 кА.

Технические характеристики

• Номинальный ток: 2500 А - максимальный постоянный ток, который выключатель может длительно проводить без повреждений;
• Четыре полюса - защищает все фазы и ноль в трёхфазной сети 400 В;
• Номинальная отключающая способность: 85 кА - способность безопасно прервать ток короткого замыкания такой величины;
• Электронный расцепитель - точная настройка порогов срабатывания, возможность адаптации под конкретную нагрузку;
• Диапазон защиты от перегрузки: 1000–2500 А - можно настраивать чувствительность под реальную нагрузку оборудования;
• Диапазон защиты от КЗ: 2500–65000 А - быстрое отключение при аварийных токах, даже значительно выше номинала;
• Работает при напряжении до 400 В - соответствует стандартным промышленным сетям;
• Степень защиты IP30 - защита от доступа инструментов и предметов более 2,5 мм, но не от воды или пыли;
• Шесть вспомогательных контактов - используются для сигнализации состояния (включен/выключен) и подключения систем контроля;
• Встроенный электрический моторный привод - позволяет управлять выключателем дистанционно через кнопки или системы автоматизации;
• Защита по минимальному напряжению - автоматически отключается при снижении напряжения ниже допустимого уровня, предотвращая повреждение оборудования;
• Гарантия: 60 месяцев - подтверждает долговечность конструкции и качество сборки.

Совместимость и монтаж

Устройство монтируется на специальные монтажные элементы (рейки или рамы) в распределительном шкафу. Соединение силовых кабелей - болтовое, требует соблюдения момента затяжки согласно руководству. Выдвижное исполнение позволяет выводить аппарат из корпуса на роликах для осмотра, тестирования или замены без отсоединения проводов. Для работы с моторным приводом необходим источник питания 220 В переменного тока - он уже предусмотрен в комплекте аксессуаров. Убедитесь, что глубина шкафа достаточна для полного выдвижения аппарата.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных автоматов. Электронный расцепитель обеспечивает селективную защиту, минимизируя риск массового отключения всей сети при локальной аварии. Наличие защиты по минимальному напряжению исключает самопроизвольное включение после перебоев.

Преимущества

• Выдвижная конструкция ускоряет сервисное обслуживание и снижает время простоя;
• Электронный расцепитель даёт гибкую настройку параметров защиты - важна для сложных нагрузок;
• Встроенный моторный привод позволяет интегрировать выключатель в системы АСУ ТП и удалённого управления;
• Поддержка 6 вспомогательных контактов - удобно для создания сигналов в системах SCADA и панелях управления;
• Долгий срок гарантии (5 лет) указывает на высокую надёжность компонентов.

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP30 не защищает от влаги и пыли;
• Требуется стационарная установка в закрытом шкафу с доступом для выдвижения;
• Не подходит для маломощных цепей (менее 1000 А) - избыточная мощность усложняет настройку и увеличивает стоимость;
• Для работы моторного привода нужен внешний источник 220 В - без него дистанционное управление невозможно;
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает связь, данная модификация не включает её в базовый комплект.

Примеры использования

• Главный входной автомат в распределительном пункте завода с нагрузкой около 2000 А;
• Щит питания основного технологического конвейера на пищевом производстве;
• Центральный выключатель в здании с многочисленными насосными станциями и вентиляцией;
• Резервный автомат в системе бесперебойного питания (АВР) для критичных потребителей.

Практические советы

• Перед монтажом проверьте посадочные размеры и совместимость с существующими монтажными рейками - выдвижные модели имеют жёсткие габариты;
• При настройке расцепителя начинайте с нижнего порога (1000 А) и постепенно увеличивайте до значения, близкого к средней нагрузке - так проще избежать ложных срабатываний;
• Обязательно подключите питание 220 В к моторному приводу перед первым запуском - иначе дистанционное управление не будет работать;
• Регулярно проверяйте состояние болтовых соединений - особенно после первого года эксплуатации, поскольку нагрев может вызывать ослабление;
• Для систем автоматизации используйте вспомогательные контакты - они позволяют получать сигналы “вкл./выкл.” и “неисправность” без дополнительных датчиков.
