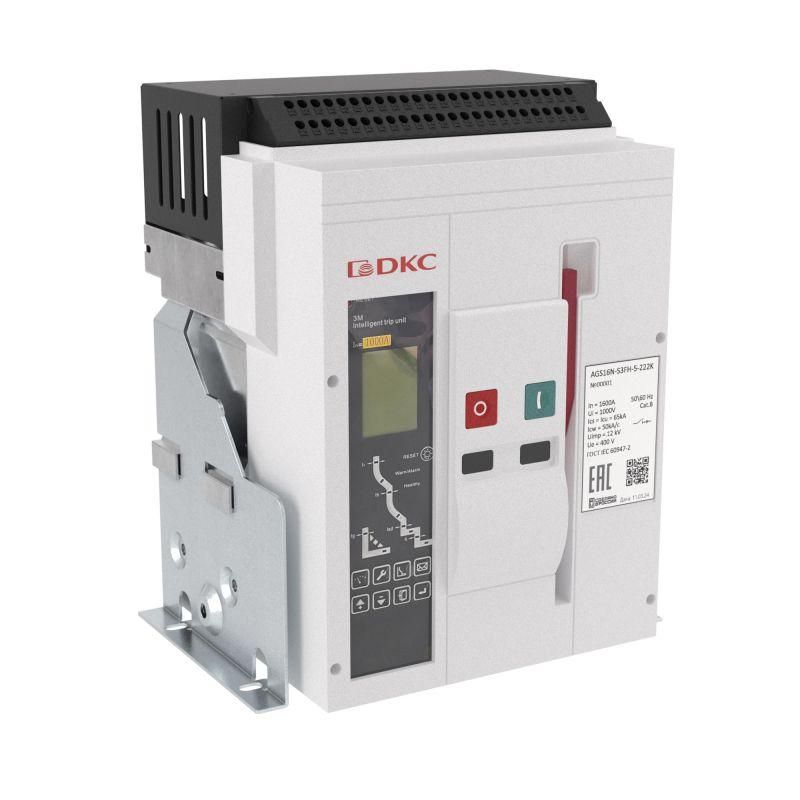

Выключатель автоматический воздушный AGS10N 3Р 1000А 65кА расцепитель 3M фиксированный управление 220В AC горизонт. подключение YON AGS10N-S3FH-5-222K ДКС

Автоматический выключатель воздушный AGS10N от DKC - устройство для защиты и управления мощными электрическими цепями до 415 В. С номинальным током 1000 А и отключающей способностью 65 кА, он обеспечивает надёжную работу в промышленных системах с высокой нагрузкой. Модель AGS10N с электронным расцепителем 3M и моторным приводом подходит для стационарной установки в щитах с вертикальным монтажом.

Назначение и область применения

Автоматический выключатель воздушный AGS10N используется для коммутации и защиты электроустановок в сетях низкого напряжения до 415 В. Он защищает оборудование от перегрузок, коротких замыканий и замыканий на землю. Подходит для использования в распределительных щитах промышленных объектов: заводских линий, насосных станций, компрессорных установках, энергообъектах и других местах с высокими токами.

Технические характеристики

• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 65 кА
• Номинальное напряжение: 380–415 В
• Тип расцепителя: Электронный 3M с возможностью регулировки
• Диапазон регулировки защиты от КЗ: 1000–50000 А
• Управление: 220 В переменного тока через моторный привод
• Дополнительный расцепитель: Независимый (для удалённого отключения)
• Защита от замыканий на землю: Да (настраивается через расцепитель)
• Конструктивное исполнение: Стационарное (не съемное)
• Способ монтажа: Вертикальный
• Степень защиты IP: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Переключающие контакты: 4 шт. (для сигнализации состояния)

Совместимость и монтаж

Автоматический выключатель AGS10N устанавливается исключительно в вертикальном положении - горизонтальный монтаж недопустим. Устройство имеет стационарное исполнение, что означает жесткую фиксацию в щите без возможности извлечения под нагрузкой. Для подключения используются силовые клеммы сверху/снизу; провода должны соответствовать сечению, рекомендованному производителем для 1000 А. Моторный привод требует подвода напряжения 220 В AC для дистанционного управления. Четыре переключающих контакта позволяют подключить системы сигнализации (например, “закрыт” / “открыт”).

Безопасность и стандарты

AGS10N соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей низкого напряжения. Защита от замыканий на землю реализована внутри электронного расцепителя 3M, что позволяет настроить чувствительность в зависимости от условий сети. IP20 не обеспечивает защиту от внешней среды - устройство необходимо устанавливать в закрытых щитах с классом защиты не ниже IP54.

Преимущества

• Высокая отключающая способность (65 кА) - подходит для сетей с большими токами КЗ
• Электронный расцепитель 3M - точная настройка порогов срабатывания, гибкая защита
• Моторный привод - возможность дистанционного включения/отключения без доступа к аппарату
• Наличие независимого расцепителя - удобно для интеграции в системы АСУ ТП
• Регулируемые параметры КЗ - адаптация под конкретную сеть без замены аппарата

Ограничения применения

• Не предназначена для мобильного или сменного монтажа - только стационарная установка
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без корпуса
• Требуется источник питания 220 В AC для работы моторного привода - без него дистанционное управление невозможно
• Габариты и масса велики - требуется достаточное место в щите и прочная опора
• Не поддерживает горизонтальную ориентацию - монтаж допускается только вертикально

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью более 500 кВт
• Защита главного питателя для группы станков с частотными преобразователями
• Коммутирующее устройство в системе бесперебойного питания (ИБП) крупного предприятия
• Щитовой автомат для конвейерной линии с высокими пусковыми токами

Практические советы

• При проектировании учтите, что AGS10N занимает значительное пространство - проверьте габариты щита перед заказом
• Подключение моторного привода выполняйте через отдельный кабель с защитой от перенапряжений
• Настройте расцепитель 3M после монтажа, используя программатор или кнопки на лицевой панели - не доверяйте заводские значения без проверки
• Для контроля состояния используйте все четыре переключающих контакта - они дают сигналы “замкнут”, “разомкнут”, “отказ”, “нагрев”
• Обязательно соблюдайте вертикальный монтаж - даже небольшой наклон может повлиять на механическую работу механизма
• Проверяйте соответствие сечения кабелей и затяжки болтов - плохой контакт при 1000 А вызывает нагрев и выход из строя
