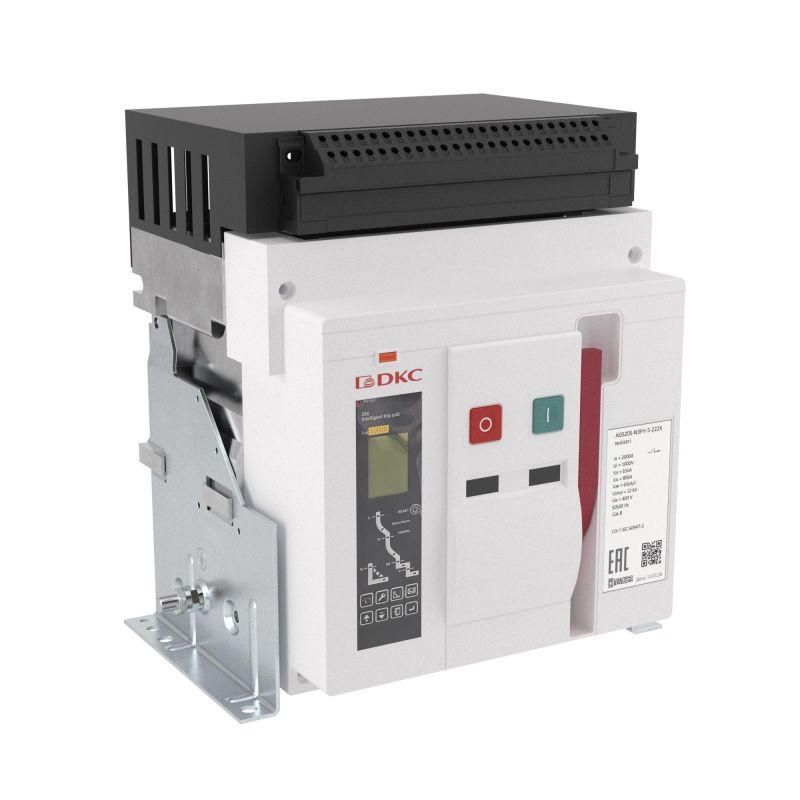

Выключатель автоматический воздушный AGS12S 3Р 1250 А 80кА расцепитель 3H фиксированный управление 220В AC горизонт. подключение YON AGS12S-N3FH-6-222K ДКС

Автоматический выключатель воздушный AGS12S 3P 1250A 80kA расцепитель 3H фиксированный управление 220V AC - устройство для защиты и коммутации силовых цепей в сетях до 415 В. Разработан для стационарной установки в распределительных щитах высокой мощности, обеспечивает надёжную работу при больших токах и коротких замыканиях. Бренд DKC (ДКС) предлагает эту модель как часть серии YON MAX AGS, рассчитанную на промышленные объекты.

Назначение и область применения

Автоматический выключатель воздушный AGS12S 3P 1250A 80kA расцепитель 3H фиксированный управление 220V AC используется для защиты электрических цепей от перегрузок, коротких замыканий и замыканий на землю. Подходит для управления крупными нагрузками в промышленных системах: распределительные пункты, трансформаторные подстанции, системы питания станков, конвейеров, насосных и компрессорных установок. Устройство предназначено для частых операций включения/отключения, что делает его удобным для автоматизированных процессов.

Технические характеристики

• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 380–415 В - работает в сетях переменного тока с таким уровнем напряжения;
• Тип расцепителя: электронный - точная и настраиваемая защита по времени и току, отличается от тепловых аналогов;
• Диапазон регулировки расцепителя короткого замыкания: 1250 А - предел срабатывания по КЗ установлен на максимум, не регулируется ниже;
• Управление: 220 В AC - питание катушки привода осуществляется от однофазной сети 220 В;
• Моторный привод: да - позволяет дистанционно управлять выключателем через внешний сигнал;
• Тип дополнительного расцепителя: независимый - возможность удалённого отключения по команде из другого устройства;
• Конструктивное исполнение: стационарное - монтируется жёстко в шкаф, не снимается для обслуживания;
• Степень защиты IP20 - защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Количество переключающих контактов: 4 - два главных и два вспомогательных (для сигнализации состояния);
• Способ монтажа: вертикальный - выключатель устанавливается строго вертикально, иначе возможны сбои в работе расцепителей.

Совместимость и монтаж

Автоматический выключатель воздушный AGS12S 3P 1250A 80kA расцепитель 3H фиксированный управление 220V AC требует вертикальной установки в соответствии с указаниями производителя. Горизонтальное подключение указано в названии - это относится к расположению кабельных входов, а не к положению корпуса. Для монтажа необходима прочная металлическая рама или DIN-рейка с достаточной несущей способностью. Максимальный посадочный размер не указан, но типоразмер соответствует стандартному формату для выключателей класса 1250 А. Обязательно соблюдайте рекомендованное свободное пространство вокруг аппарата для теплоотвода. Электромонтаж выполняется с использованием медных шин или кабелей сечением не менее 150–185 мм2, в зависимости от температурного режима помещения.

Безопасность и стандарты

Автоматический выключатель воздушный AGS12S 3P 1250A 80kA расцепитель 3H фиксированный управление 220V AC соответствует международным требованиям IEC 60947-2 для аппаратов низкого напряжения. Защита от замыканий на землю реализована через электронный модуль, обеспечивающий чувствительность к току утечки. Отсутствие сертификата ATEX или взрывозащиты означает, что применение в опасных зонах запрещено. IP20 не допускает использование во влажных или пыльных средах без дополнительной оболочки.

Преимущества

• Электронный расцепитель 3H обеспечивает гибкую настройку времятоковых характеристик, снижает риск ложных срабатываний;
• Моторный привод и независимый расцепитель позволяют интегрировать выключатель в системы АСУ ТП и SCADA;
• Высокая отключающая способность (80 кА) гарантирует безопасность даже при аварийных режимах в крупных энергообъектах;
• Фиксированная конструкция исключает случайное отсоединение, повышает надёжность в условиях вибраций;
• Четыре переключающих контакта упрощают подключение сигнализации состояния “вкл./выкл.” и аварии.

Ограничения применения

• Не применяется в местах с повышенной влажностью, пылью или химически активной средой - степень защиты IP20 недостаточна;
• Работает только при вертикальном монтаже; горизонтальная установка нарушает механику расцепления;
• Нельзя использовать в сетях выше 415 В - превышение напряжения вызывает пробой изоляции;
• Диапазон регулировки КЗ ограничен 1250 А - нельзя снизить порог срабатывания ниже номинала, что ограничивает применение в цепях с малыми токами КЗ;
• Требуется источник 220 В AC для работы моторного привода - без него дистанционное управление невозможно.

Примеры использования

• Главный ввод в распределительный пункт промышленного цеха с мощностью 800–1000 кВт;
• Щит питания группы станков с ЧПУ, где требуется быстрое отключение при КЗ;
• Система бесперебойного питания (ИБП) с выходом 400 В, нуждающаяся в защите от перегрузок;
• Подключение трансформатора 6/0,4 кВ через распределительный щит, где важна координация защиты.

Практические советы

• Перед первым включением проверьте правильность подключения кабелей и наличие напряжения 220 В на катушке привода;
• При проектировании учтите, что AGS12S занимает значительное место - планируйте минимум 600×800 мм площади для установки и обслуживания;
• Для контроля состояния используйте четыре переключающих контакта: один для сигнала “включен”, второй - “отключен”, остальные - для аварийных сигналов;
• Не закрывайте выключатель герметичными кожухами - он нуждается в естественной вентиляции;
• При наличии нескольких таких выключателей в одном щите - убедитесь, что они все установлены строго вертикально, иначе возможны отказы расцепителей.
