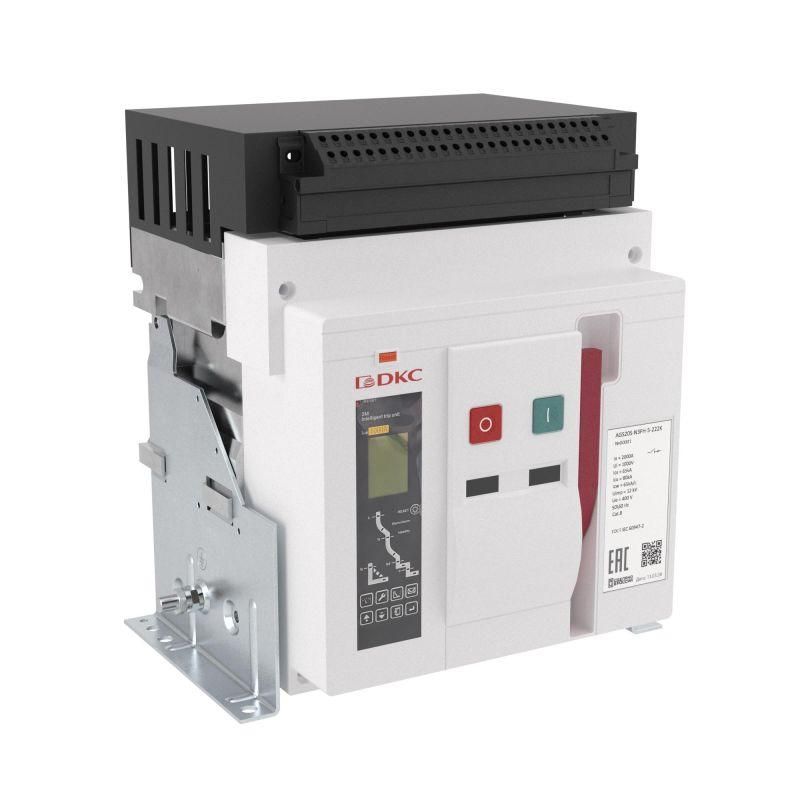

Выключатель автоматический воздушный AGS10S 3Р 1000А 80кА расцепитель 3H фиксированный управление 220В AC горизонт. подключение YON AGS10S-N3FH-6-222K ДКС

Автоматический выключатель воздушный AGS10S от бренда YON (группа DKC) - это стационарное устройство для защиты и управления мощными электрическими цепями до 415 В. С номинальным током 1000 А и отключающей способностью 80 кА, он обеспечивает надёжную работу в промышленных системах с высокой нагрузкой, особенно там, где требуется точная защита от перегрузок, коротких замыканий и утечек на землю.

Назначение и область применения

Автоматический выключатель AGS10S используется для коммутации и защиты силовых цепей в распределительных устройствах низкого напряжения. Подходит для установки в главных вводах, секционных выключателях, на выходах трансформаторов и в крупных распределительных щитах. Обеспечивает защиту от перегрузок, коротких замыканий и замыканий на землю. Часто применяется в промышленных объектах: заводы, энергообъекты, водоканалы, метрополитены, где требуются высокая надёжность и возможность удалённого управления.

Технические характеристики

• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 80 кА
• Номинальное напряжение: 380–415 В
• Тип расцепителя: Электронный 3H (трёхступенчатая защита: длинная задержка, короткая задержка, мгновенная)
• Диапазон регулировки защиты от КЗ: 1000–50 000 А
• Управление: 220 В переменного тока (для привода и расцепителей)
• Привод: Моторный - позволяет дистанционно включать/выключать устройство
• Дополнительный расцепитель: Независимый - даёт возможность внешнего отключения по сигналу (например, от системы АСУ ТП)
• Защита от замыканий на землю: Да (настраивается через электронный расцепитель)
• Конструктивное исполнение: Стационарное - монтируется жестко в шкаф, не снимается для обслуживания
• Степень защиты IP: IP20 - защищает от доступа пальцев и предметов >12 мм, не защищено от воды
• Переключающие контакты: 4 шт. - используются для сигнализации состояния (включен/отключен) и подключения внешних цепей контроля
• Способ монтажа: Вертикальный - устройство устанавливается строго вертикально, иначе возможны сбои в работе расцепителя

Совместимость и монтаж

AGS10S рассчитан на стационарную установку в ячейках распределительных устройств. Для монтажа необходима вертикальная ориентация корпуса - горизонтальная установка запрещена. Подключение проводов осуществляется сверху и снизу - вход и выход находятся на одной плоскости, что соответствует «горизонтальному подключению» в названии. Устройство не имеет съемной части, поэтому все работы по обслуживанию выполняются при отключении питания и снятии всего аппарата из шкафа. Для подключения моторного привода и независимого расцепителя требуется отдельная цепь 220 В AC. Переключающие контакты можно использовать для передачи сигналов в систему автоматизации.

Безопасность и стандарты

Автоматический выключатель AGS10S соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Произведён в соответствии с сертифицированной системой качества производителя YON. Электронный расцепитель 3H обеспечивает селективную защиту, снижая риск ложных срабатываний. Защита от замыканий на землю повышает безопасность персонала и оборудования в условиях повышенной влажности или поврежденной изоляции.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для мест с большой короткозамкнутой мощностью
• Электронный расцепитель 3H - гибкая настройка порогов срабатывания, включая защиту от утечек на землю
• Моторный привод - позволяет управлять выключателем дистанционно, без физического доступа
• Независимый расцепитель - легко интегрируется в системы автоматизации и безопасности
• Четыре переключающих контакта - удобны для контроля состояния и связи с PLC
• Изготовлен в рамках серии YON MAX AGS - проверенные решения для тяжелых условий эксплуатации

Ограничения применения

• Не предназначен для мобильного или сменного монтажа - только стационарная установка
• Работает только при вертикальном положении; горизонтальный монтаж недопустим
• Степень защиты IP20 - нельзя применять во влажных, пыльных или открытых помещениях без дополнительной защиты
• Требуется источник питания 220 В AC для работы моторного привода и расцепителей - без него функции дистанционного управления теряются
• Не поддерживает модульные расширения - все функции встроены, изменить тип расцепителя невозможно

Примеры использования

• Главный ввод в промышленном цехе с питанием от трансформатора 6/0,4 кВ
• Секционный выключатель в распределительном пункте с двумя источниками питания
• Щит управления конвейерной линией с несколькими двигателями мощностью более 100 кВт
• Объекты ЖКХ - насосные станции, компрессорные площадки
• Подстанции метро и железных дорог - где важна селективность и дистанционное управление

Практические советы

• При проектировании учтите, что AGS10S занимает значительное место в шкафу - проверьте габариты перед заказом
• Для правильной работы моторного привода используйте стабилизированный источник 220 В AC - скачки напряжения могут вызвать отказ
• Настройку расцепителя 3H лучше выполнять с помощью специализированного программного обеспечения и диагностики - самостоятельно можно лишь базово задать токи
• Перед первым включением проверьте целостность всех соединений и наличие заземления корпуса
• При использовании в системах АСУ ТП подключите переключающие контакты к дискретным входам контроллера - это позволит получать сигналы о состоянии выключателя
• Не путайте с выключателями с выдвижной конструкцией - AGS10S не снимается с направляющих, ремонт требует демонтажа всего аппарата
