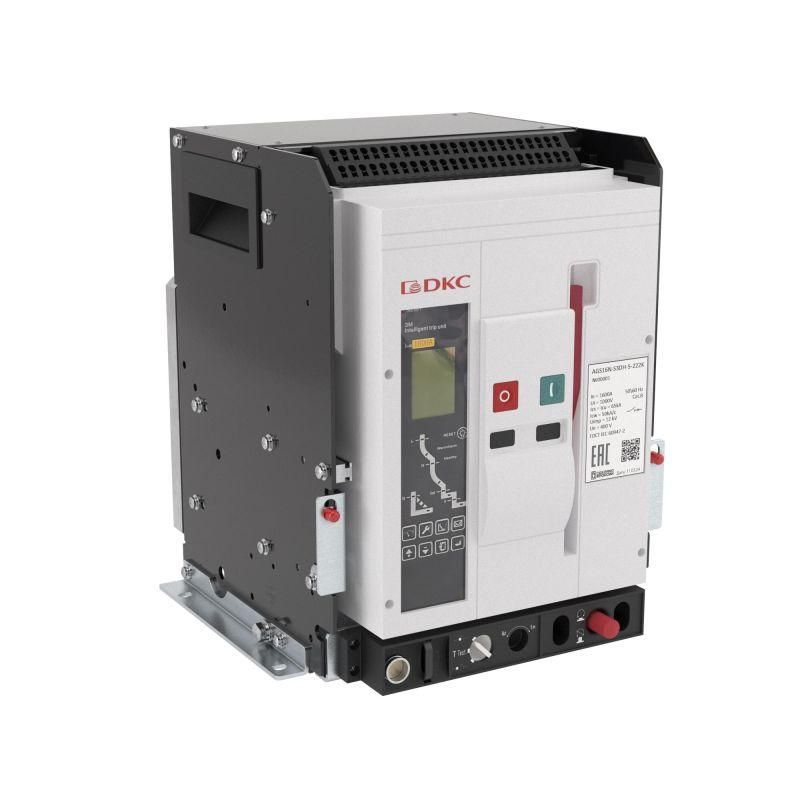

Выключатель автоматический воздушный AGS06N 3Р 630А 65кА расцепитель 3M выкатн. управление 220В AC горизонт. подключение YON AGS06N-S3DH-5-222K ДКС

Автоматический выключатель воздушный AGS06N от DKC (серии YON MAX AGS) - это надёжное устройство для защиты и управления мощными электрическими цепями до 630 А. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая отключающая способность, выкатная конструкция и удалённое управление.

Назначение и область применения

Автоматический выключатель воздушный AGS06N используется для коммутации и защиты электроустановок в сетях переменного тока до 415 В. Он обеспечивает защиту от перегрузок, коротких замыканий и замыканий на землю. Устройство применяется в промышленных системах: на входе в силовые щиты, у крупных двигателей, на секционировании шин, в системах бесперебойного питания и на участках с высокими токами КЗ.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает три фазы сети одновременно.
• Номинальная отключающая способность: 65 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 380–415 В - оптимальный диапазон работы в трёхфазных сетях.
• Тип расцепителя: электронный 3M - позволяет точно настраивать пороги срабатывания по току и времени, включая защиту от замыканий на землю.
• Диапазон регулировки расцепителя КЗ: 630 А - минимальный ток, при котором сработает мгновенная защита от КЗ; можно настроить выше этого значения, но не ниже.
• Управление: 220 В AC - для дистанционного включения/отключения используется внешний источник 220 В переменного тока.
• Привод: моторный - обеспечивает автоматическое перемещение контактов при команде с пульта или системы управления.
• Исполнение: выкатное - выключатель легко извлекается из корпуса для обслуживания без демонтажа проводов.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытые щиты.
• Переключающие контакты: 4 - используются для сигнализации состояния (закрыт/открыт) и подключения к системам контроля.
• Способ монтажа: вертикальный - устройство устанавливается строго вверх ногами, как указано в инструкции.

Совместимость и монтаж

AGS06N совместим с шинами и контактными системами, соответствующими стандартам IEC 60947-2. Выкатная конструкция предусматривает направляющие рейки в щите - перед установкой проверьте соответствие габаритов и шага крепления. Монтаж возможен только в вертикальном положении. Горизонтальное подключение указывает на расположение клемм, а не на ориентацию самого аппарата. Для подключения используйте кабель сечением не менее 120 мм2 для медного провода. Моторный привод требует подвода 220 В AC к клеммам управления - не путать с питанием основной цепи.

Безопасность и стандарты

Автоматический выключатель воздушный AGS06N соответствует требованиям международного стандарта IEC 60947-2. Электронный расцепитель 3M обеспечивает селективную защиту, снижая риск ложных срабатываний. Защита от замыканий на землю активируется при токе утечки свыше 30% от номинала (настраивается). Все функции сертифицированы и проходят периодическую поверку в соответствии с ГОСТ Р 50030.2.

Преимущества

• Выкатная конструкция позволяет менять или ремонтировать выключатель без отключения всей системы - экономит время на техобслуживание.
• Электронный расцепитель 3M даёт точную настройку времятоковых характеристик, что важно для сложных систем с несколькими уровнями защиты.
• Моторный привод обеспечивает дистанционное управление - удобно для автоматизации и интеграции в SCADA-системы.
• Высокая отключающая способность (65 кА) делает AGS06N подходящим для мест с большими токами КЗ - например, рядом с трансформаторами.
• Четыре переключающих контакта позволяют получать сигналы о состоянии устройства в систему учёта и контроля.

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 исключает использование на улице или в сырых помещениях без дополнительной герметизации.
• Работает только при вертикальном монтаже - горизонтальная установка нарушает работу механизма и может привести к отказу.
• Номинальный ток 630 А - не подходит для маломощных цепей (менее 100 А); для них эффективнее использовать меньшие автоматы.
• Требуется внешнее питание 220 В AC для моторного привода - без него дистанционное управление невозможно.
• Не имеет встроенного ручного привода - операционное включение/отключение возможно только через кнопки на лицевой панели или через моторный привод.

Примеры использования

• Главный ввод в промышленный цех с нагрузкой до 630 А - защита от КЗ и перегрузок.
• Щит питания группы насосов на водоканале - селективная защита с настройкой задержки по времени.
• Система бесперебойного питания (UPS) средней мощности - быстрое отключение при аварийных режимах.
• Цепи управления конвейерами на заводе - интеграция с PLC через переключающие контакты.

Практические советы

• При заказе убедитесь, что ваш щит имеет достаточные габариты для выкатного механизма - AGS06N занимает больше места, чем стационарные аналоги.
• Настройка расцепителя 3M должна выполняться специалистом - неверные параметры могут вызвать ложные отключения или недостаточную защиту.
• Подключайте моторный привод к стабильному источнику 220 В AC - скачки напряжения могут повредить электронику управления.
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев - даже при отсутствии срабатываний механика со временем изнашивается.
• Для систем с частыми включениями рекомендуется использовать AGS06N вместе с предохранителем или другим аппаратом для ограничения импульсных токов.
