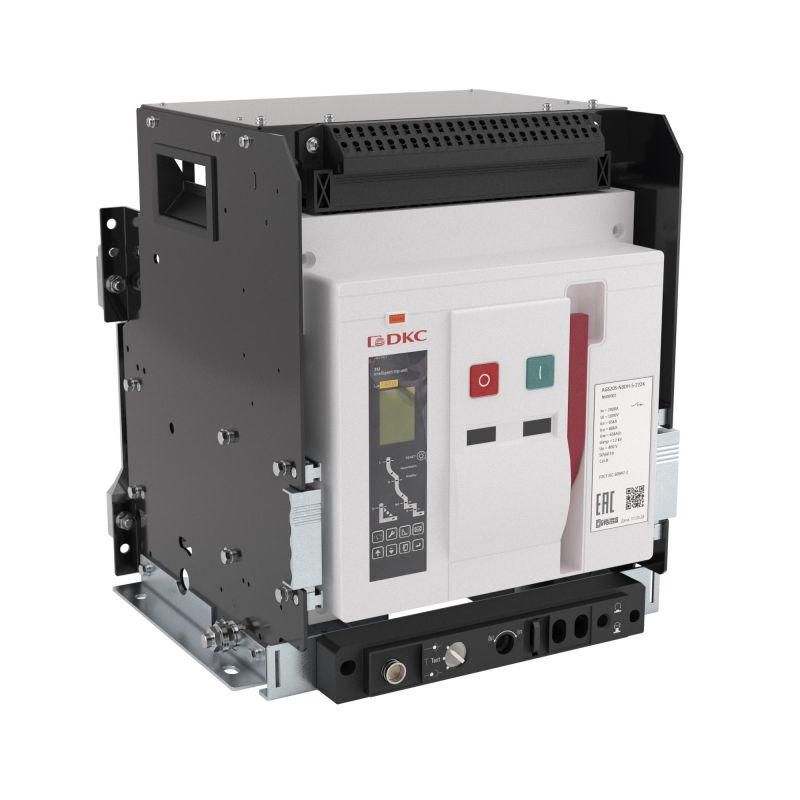

Выключатель автоматический воздушный AGS12S 3Р 1250 А 80кА расцепитель 3H выкатн. управление 220В AC горизонт. подключение YON AGS12S-N3DH-6-222K ДКС

Автоматический выключатель воздушный AGS12S 3P 1250A 80kA расцепитель 3H выкатной управление 220V AC - устройство для защиты и управления мощными электрическими цепями в системах низкого напряжения. Произведённый компанией DKC, этот выключатель рассчитан на работу в промышленных объектах с высокой нагрузкой и требует надёжного монтажа и обслуживания.

Назначение и область применения

Автоматический выключатель воздушный AGS12S 3P 1250A 80kA расцепитель 3H выкатной управление 220V AC используется для коммутации и защиты электроустановок с номинальным напряжением до 415 В. Он обеспечивает защиту от перегрузок, коротких замыканий и замыканий на землю. Подходит для установки в распределительных щитах крупных предприятий: заводских линий, насосных станций, энергообъектов, систем кондиционирования и других мест, где требуется высокая отключающая способность и надёжность.

Технические характеристики

• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 380–415 В - оптимальный диапазон работы в промышленных сетях;
• Конструктивное исполнение: выкатное - позволяет извлекать аппарат из корпуса для обслуживания без демонтажа проводов;
• Тип расцепителя: электронный 3H - точная настройка порогов срабатывания по току, времени и утечке;
• Защита от замыканий на землю: да - функция GFD (Ground Fault Detection) предотвращает опасные утечки тока;
• Диапазон регулировки расцепителя КЗ: 1250–50 000 А - можно задавать чувствительность к короткому замыканию в широком диапазоне;
• Привод: моторный - возможность удалённого включения/отключения через внешний сигнал;
• Тип дополнительного расцепителя: независимый - позволяет отключать выключатель по команде с внешнего устройства (например, пожарной сигнализацией);
• Способ монтажа: вертикальный - рекомендованная ориентация при установке; горизонтальное подключение - входные/выходные шины расположены горизонтально;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Количество переключающих контактов: 4 - используются для передачи сигналов состояния (закрыт/открыт) в системы контроля.

Совместимость и монтаж

Автоматический выключатель воздушный AGS12S 3P 1250A 80kA расцепитель 3H выкатной управление 220V AC устанавливается в специализированные ячейки или рамы, совместимые с конструкцией выкатного типа. Монтаж допускается только в вертикальном положении - наклон или горизонтальная установка нарушают работу механизма и снижают надёжность. Для подключения используйте шины сечением, соответствующим току 1250 А. Управление осуществляется через катушку независимого расцепителя на 220 В переменного тока - необходимо подвести питание от контролирующего устройства. Выкатная система позволяет легко доставать выключатель для диагностики, замены модулей или профилактики - достаточно открыть дверцу и вытянуть блок по направляющим.

Безопасность и стандарты

Устройство соответствует международным требованиям к оборудованию класса IEC 60947-2. Электронный расцепитель 3H обеспечивает селективную защиту, что снижает риск аварийного отключения всей линии. Защита от замыканий на землю соответствует нормам безопасности для людей и оборудования. IP20 не предусматривает защиту от влаги - применение возможно только внутри закрытых, сухих помещений.

Преимущества

• Выкатная конструкция значительно ускоряет сервисное обслуживание - не требуется отключать всю сеть;
• Электронный расцепитель 3H позволяет точно настраивать время и ток срабатывания, минимизируя ложные срабатывания;
• Моторный привод и независимый расцепитель обеспечивают интеграцию в автоматизированные системы управления;
• Высокая отключающая способность (80 кА) делает выключатель подходящим для современных промышленных сетей с большими источниками питания;
• Чёткая регулировка тока КЗ (до 50 000 А) адаптирует устройство под различные условия сети.

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 исключает использование во влажной среде, на улице или в пыльных условиях;
• Работает только при вертикальной установке - горизонтальный монтаж недопустим;
• Требуется наличие источника 220 В AC для управления - без него невозможно использовать моторный привод и независимый расцепитель;
• Подходит только для сетей до 415 В - нельзя применять в более высоковольтных системах;
• Не имеет встроенной механической блокировки - при необходимости блокировки следует использовать внешние компоненты.

Примеры использования

• Главный ввод в промышленном цехе с мощностью свыше 500 кВт;
• Щитовая распределения энергии на заводе с несколькими конвейерными линиями;
• Центральный выключатель в системе водоснабжения с насосами большой мощности;
• Интеграция в АСУ ТП - управление через PLC с использованием сигнальных контактов и независимого расцепителя.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и шин номинальному току 1250 А - недостаточное сечение вызывает нагрев и выход из строя;
• Обязательно подключите 220 В AC к клеммам управления - без этого моторный привод и независимый расцепитель не будут работать;
• Настройте параметры расцепителя 3H согласно расчетному току нагрузки и координированной селективности с другими выключателями в цепи;
• При эксплуатации выкатного аппарата следите за чистотой направляющих - грязь и оксиды затрудняют движение;
• Регулярно проверяйте состояние контактных групп и механизмов - особенно после многократных отключений при КЗ;
• Для удобства обслуживания запланируйте свободное пространство вокруг выключателя - необходимы зазоры для выдвижения и доступа к клеммам.
