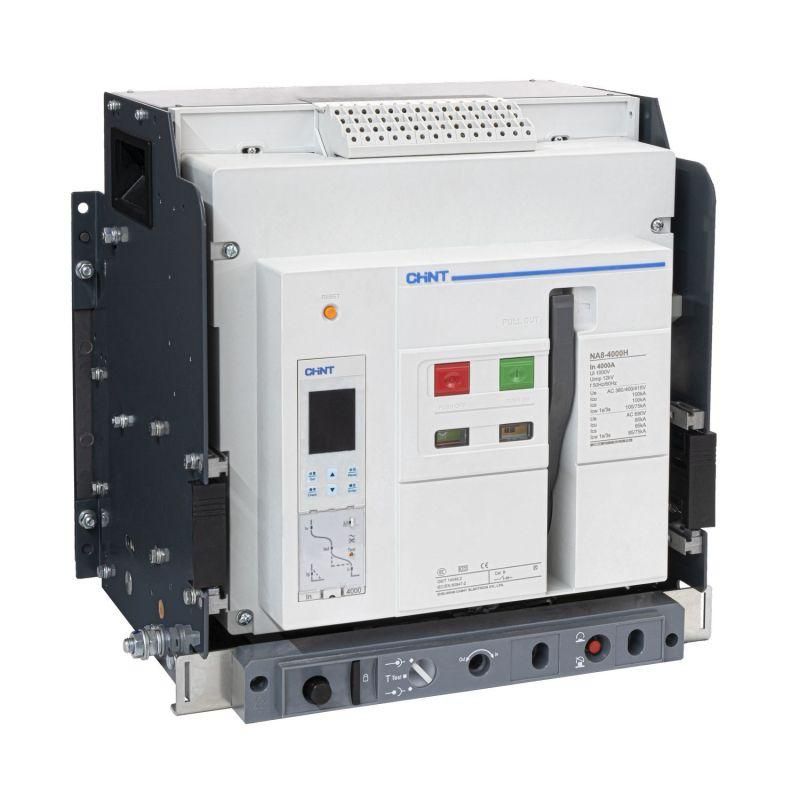

Выключатель автоматический воздушный NA8-4000H-3200M/3P стац.,3200А, 100кА, тип M, AC230В (R) | 262682 CHINT

Автоматический воздушный выключатель CHINT NA8-4000H-3200M/3P предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий. Этот стационарный аппарат рассчитан на работу в распределительных щитах промышленных объектов, где требуется надежная коммутация тока до 3200 А и высокая отключающая способность - 100 кА.

Назначение и область применения

Выключатель CHINT NA8-4000H-3200M/3P используется для защиты силовых цепей переменного тока в системах распределения электроэнергии. Применяется в качестве главного автомата на входе крупных распределительных щитов, узлах питания технологического оборудования, на участках с высокой нагрузкой - например, на заводах, в энергообъектах, на насосных станциях и в промышленных комплексах.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 3200 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений;
• Отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания величиной до 100 тысяч ампер;
• Номинальное напряжение: 415–690 В - работает в сетях среднего напряжения, соответствует стандартным промышленным системам 400 В и 660 В;
• Диапазон настройки защиты от перегрузки: 1280–3200 А - можно задать порог срабатывания по перегрузке в пределах этого интервала; чем выше установка - тем меньше вероятность ложных срабатываний;
• Диапазон регулировки защиты от КЗ: 6400–48000 А - позволяет точно настроить чувствительность к сверхтокам, избежать ложных отключений при пуске двигателей;
• Конструкция: стационарный - монтируется жестко в шкаф, не имеет возможности отключения под нагрузкой через механизм выдвижения;
• Степень защиты: IP20 - защищен от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытых щитов.

Совместимость и монтаж

Выключатель CHINT NA8-4000H-3200M/3P устанавливается исключительно в стационарном исполнении. Для подключения используются болтовые зажимы на входе и выходе. Подключение к шинам выполняется с соблюдением момента затяжки, указанного в руководстве. Посадочные габариты совместимы со стандартными рамами для выключателей серий NA8-4000H. Установка возможна только в сухих помещениях с контролируемой температурой. Монтаж в открытых корпусах запрещён из-за степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Обеспечивает классическую двухступенчатую защиту: термомагнитную (по перегрузке) и магнитную (по короткому замыканию). Конструкция выполнена с учетом требования безопасности EN 60204-1 для промышленного оборудования.

Преимущества

• Широкий диапазон настройки защит - возможность точной адаптации под конкретную нагрузку;
• Высокая отключающая способность (100 кА) обеспечивает безопасность даже при аварийных режимах в крупных сетях;
• Устойчивость к импульсным перегрузкам благодаря качественной тепловой и магнитной катушкам;
• Международная стандартизированная конструкция - легко заменяемый аналог зарубежных решений;
• Индикация положения контакта (ON/OFF) визуально доступна при осмотре щита.

Ограничения применения

• Не предназначены для частого включения/выключения - не является устройством управления, только защиты;
• IP20 не допускает использование во влажных, пыльных или наружных условиях - обязательно помещение с уровнем защиты не ниже IP54;
• Работает только в сети переменного тока - не постоянный ток;
• Требуется профессиональный монтаж: неверная затяжка контактных групп может вызвать нагрев и отказ;
• Не имеет функции удаленного управления или сигнализации - для этих задач нужны дополнительные модули.

Примеры использования

• Главный ввод в распределительный щит производства с суммарной нагрузкой около 2 MW;
• Защита питание CNC-станков с пиковым потреблением до 3000 А;
• Щитовая система на химическом заводе, где есть риск возникновения больших токов КЗ;
• Электроснабжение компрессорных станций с двигателями мощностью >500 кВт.

Практические советы

• Перед установкой проверьте соответствие расчетного тока КЗ в вашей сети значению 100 кА - если реальный ток больше, выбирайте другой аппарат;
• Настройку токов защиты рекомендуется выполнять после замера фактической нагрузки и пусковых токов оборудования;
• Обязательно используйте изолирующие крышки при работе рядом с активными контактами - хотя степень защиты IP20, опасность остается;
• Для обслуживания применяйте только оригинальные инструменты - попытки демонтажа без знания конструкции могут повредить механизмы;
• Проверяйте момент затяжки болтов согласно документации - недостаточная затяжка вызывает нагрев, переизбыток - деформацию контактов.
