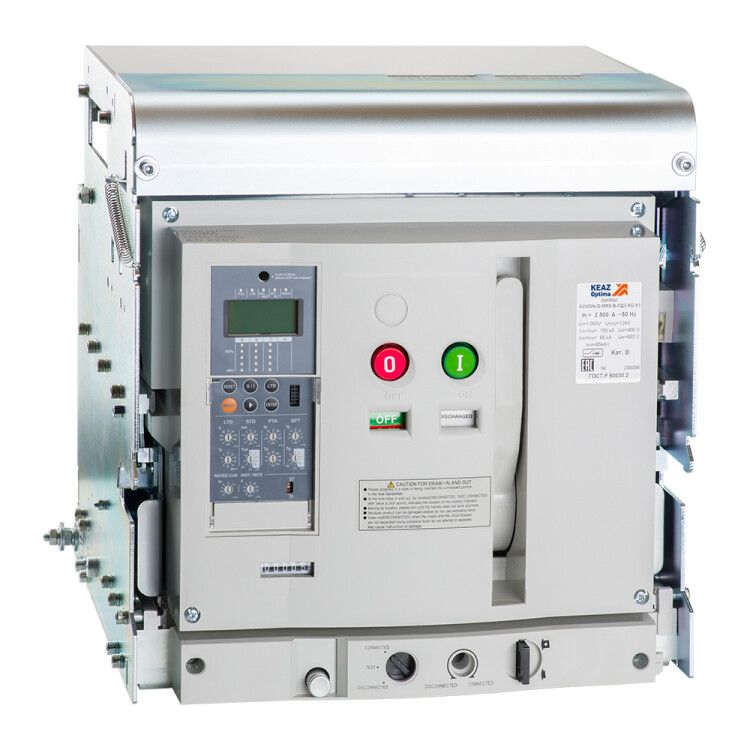

Выключатель автоматический воздушный OptiMat A-1600-S2-3P-65-D-MR8.0-B-C2200-M2-P03-S1-06 | 338744 КЭАЗ

Автоматический воздушный выключатель КЭАЗ A-1600-S2-3P-65-D-MR8.0-B-C2200-M2-P03-S1-06 предназначен для защиты и коммутации мощных электрических цепей в промышленных объектах. Выключатель отличается высокой отключающей способностью, выдвижной конструкцией и возможностью удалённого управления через моторный привод - идеально подходит для систем с частыми операциями и требованием безопасности.

Назначение и область применения

Выключатель КЭАЗ A-1600-S2-3P-65-D-MR8.0-B-C2200-M2-P03-S1-06 используется для защиты электрических сетей от перегрузок, коротких замыканий и аварийных ситуаций. Применяется в распределительных устройствах крупных предприятий: на подстанциях, в цехах с мощным оборудованием, на конвейерах, насосных станциях, в системах энергообеспечения. Подходит для мест, где требуется надёжная защита и возможность дистанционного управления.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях промышленного типа
• Номинальный ток: 1600 А - рассчитан на постоянную нагрузку до этого значения
• Номинальная отключающая способность: 65 кА - способен безопасно отключить цепь при сверхтоке до 65 тысяч ампер
• Количество полюсов: 3 - защищает все три фазы одновременно
• Диапазон настройки теплового расцепителя: 1–640 А - можно точно настроить чувствительность к перегрузкам
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; подходит только для внутренней установки в закрытых щитах
• Количество вспомогательных контактов: 6 - обеспечивают сигнализацию состояния (включен/отключен) и управление внешними цепями
• Моторный привод: да - позволяет дистанционно включать и отключать выключатель без физического доступа
• Тип подключения: на шину - монтаж осуществляется на сборные медные или алюминиевые шины, исключает использование кабельных зажимов
• Тип управления: кнопка нажимная - ручное управление возможно через переднюю панель
• Конструкция: выдвижное/выкатное - устройство можно извлечь из корпуса для обслуживания без отключения всей системы

Совместимость и монтаж

Выключатель КЭАЗ A-1600-S2-3P-65-D-MR8.0-B-C2200-M2-P03-S1-06 устанавливается в специализированные ячейки или шкафы, совместимые с сериями OptiMat A. Монтаж выполняется только на шины соответствующего сечения - необходимо проверить соответствие габаритов и шага крепления. Для работы с моторным приводом требуется подключение управляющего напряжения (обычно 220 В переменного тока). Выдвижная конструкция требует свободного пространства спереди минимум 800–1000 мм для полного извлечения аппарата. Никаких дополнительных адаптеров или переходников не предусмотрено - подключение строго по типу “шинный”.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Обладает функциями механической блокировки, предотвращающей случайное включение при открытой двери щита. Конструкция исключает контакт с токоведущими частями при установленном положении. Моторный привод имеет защиту от перегрева и блокировку при отказе питания. Все компоненты выполнены из самозатухающих материалов.

Преимущества

• Выдвижная конструкция позволяет проводить техобслуживание и замену без демонтажа шин и отключения всего участка сети
• Широкий диапазон настройки расцепителя (1–640 А) обеспечивает точную селективность при работе с несколькими уровнями защиты
• Моторный привод снижает риск травматизма и повышает удобство управления в труднодоступных местах
• 6 вспомогательных контактов позволяют интегрировать выключатель в системы АСУ ТП, SCADA и сигнализации
• Высокая отключающая способность (65 кА) делает его подходящим для сетей с большой короткозамкнутой мощностью

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Запрещена установка вне закрытых щитов - открытое расположение недопустимо из-за риска поражения током
• Работает только при температуре окружающей среды +5C...+40C - экстремальные условия требуют дополнительного климатического контроля
• Не поддерживает модульную замену расцепителей - при необходимости изменения настройки требуется замена всего модуля
• Требуется регулярная проверка контактов шинного соединения - при плохом контакте возможен перегрев даже при номинальном токе

Примеры использования

• Главный входной автомат в распределительном щите цеха с 1000 кВт нагрузки
• Защита главного питателя конвейерной линии на пищевом заводе
• Коммутирующее устройство в системе бесперебойного питания (ИБП) с выходом 690 В
• Автоматическое отключение при аварии на трансформаторной подстанции

Практические советы

• Перед монтажом проверьте соответствие сечения шин и усилия затяжки - неправильный контакт вызывает нагрев и выход из строя
• Настройку расцепителя выполняйте после запуска оборудования, используя реальный ток потребления, а не паспортные данные
• При использовании моторного привода обязательно подключите резервный источник управления - потеря питания приведёт к невозможности дистанционного отключения
• Регулярно проверяйте состояние вспомогательных контактов - окисление может нарушить сигналы в системе автоматизации
• При плановом обслуживании всегда отключайте питание и блокируйте выключатель в положении “отключено” - даже при выдвинутом положении есть опасность напряжения на шинах
