Выключатель автоматический воздушный 3P 1250А 50кА выкатной, расцепитель Н ВА-751 | 27067DEK DEKraft APC

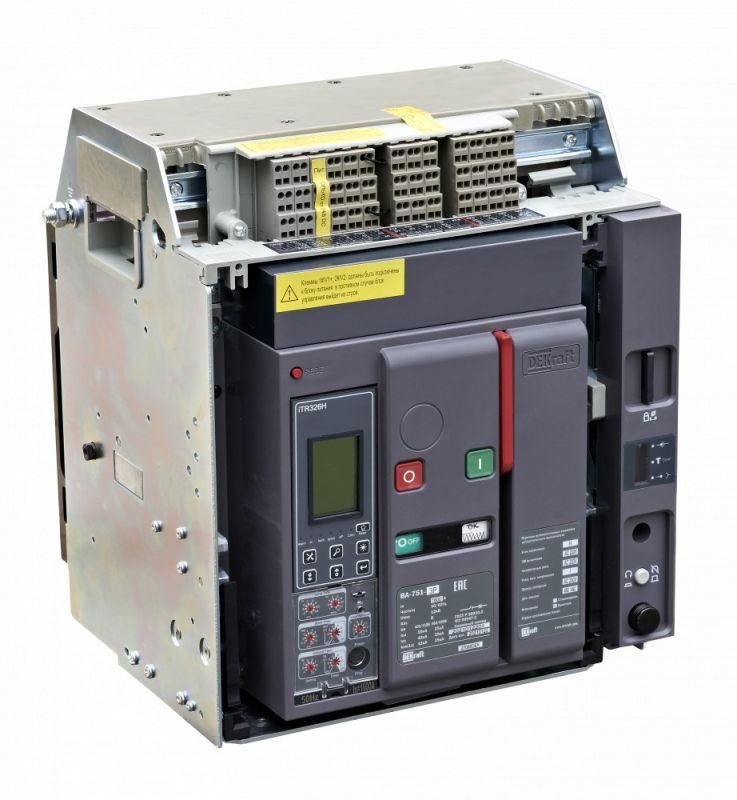

Автоматический выключатель воздушный выкатной 3P 1250А 50кА расцепитель Н ВА-751 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту при больших токах короткого замыкания - идеально подходит для промышленных объектов с высокими требованиями к безопасности и управляемости.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 1250А 50кА расцепитель Н ВА-751 используется для защиты силовых цепей переменного тока до 690 В в распределительных щитах среднего и высокого класса напряжения. Применяется в промышленных установках: на входе в цеховые распределительные пункты, у крупных двигателей, конвейерных систем, сварочных комплексов и других мощных потребителей. Его выкатная форма позволяет легко обслуживать устройство без демонтажа проводов - особенно важно в плотных щитовых помещениях.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 1250 А
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: электронный - позволяет гибко настраивать пороги срабатывания по времени и току
• Диапазон регулировки срабатывания при коротком замыкании: 2500 А - минимальный порог для быстрого отключения аварийных токов
• Конструктивное исполнение: выкатное - аппарат извлекается из корпуса на направляющих для сервиса
• Степень защиты IP: IP40 - защита от предметов больше 1 мм, но не от воды
• Способ монтажа: монтажная плата - фиксируется на жесткой раме внутри распределительного устройства
• Количество вспомогательных контактов: 4 шт - используются для сигналов состояния и управления
• Защита от замыканий на землю: встроена - реагирует на утечки тока в землю
• Привод: электрический - работает от внешнего источника 230 В переменного тока

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 1250А 50кА расцепитель Н ВА-751 устанавливается в специализированные ячейки распределительных устройств с соответствующими направляющими. Монтаж требует предварительно подготовленной монтажной платы с жесткой фиксацией. Подключение выполняется через задние горизонтальные выводы - необходимо соблюдать порядок подвода фаз и нулевых проводников. Для работы требуется источник питания 230 В переменного тока для моторного привода, электромагнита включения и независимого расцепителя. Все эти элементы уже встроены в базовую комплектацию.

Безопасность и стандарты

Устройство соответствует международным нормам для воздушных выключателей, включает функции защиты от КЗ и замыканий на землю. Электронный расцепитель обеспечивает селективность при многократном превышении тока - снижает риск ложных срабатываний. IP40 гарантирует безопасность при работе в закрытых щитовых помещениях, где исключен доступ к токоведущим частям случайными предметами. Однако не предназначено для использования во влажных или пыльных условиях вне помещений.

Преимущества

• Выкатная конструкция позволяет менять или проверять аппарат без отключения всей системы - экономит время на обслуживание
• Электронный расцепитель с настраиваемыми параметрами повышает точность защиты и совместимость со сложными сетями
• Встроенные 4 вспомогательных контакта обеспечивают полноценную интеграцию в системы АСУ ТП и SCADA
• Наличие сигнального контакта положения в корзине позволяет контролировать состояние аппарата даже при выкате
• Блок управления типа H поддерживает удаленный мониторинг и диспетчеризацию - удобно для крупных предприятий

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP40 не защищает от влаги и осадков
• Требует постоянного наличия источника 230 В переменного тока для работы привода и расцепителей - при отключении питания невозможно выполнить дистанционное включение
• Подходит только для стационарных щитов с жесткой конструкцией - не применяется в мобильных или временных установках
• Регулировка расцепителя требует знаний и оборудования - не рекомендован для самостоятельной настройки без опыта

Примеры использования

• Главный ввод в цеховой распределительный пункт с нагрузкой более 800 кВт
• Щит питания группы насосных станций на водоканале
• Защита главного контура конвейера на заводе по производству металлоизделий
• Центральный выключатель в системе бесперебойного питания (UPS) средней мощности

Практические советы

• Перед установкой проверьте соответствие посадочного места и глубины ячейки - выкатной механизм требует свободного хода минимум 600–800 мм
• Используйте только качественные кабели сечением, рассчитанным на 1250 А - недостаточное сечение вызывает нагрев и отказы
• Настройку электронного расцепителя выполняйте после запуска нагрузки - используйте тестовый режим и контрольные приборы
• Обязательно подключите все четыре вспомогательных контакта к системе учета - они дают информацию о состоянии аппарата в реальном времени
• Проверяйте наличие напряжения 230 В на клеммах привода перед каждым включением - отсутствие питания делает выключатель немеханически неработоспособным
