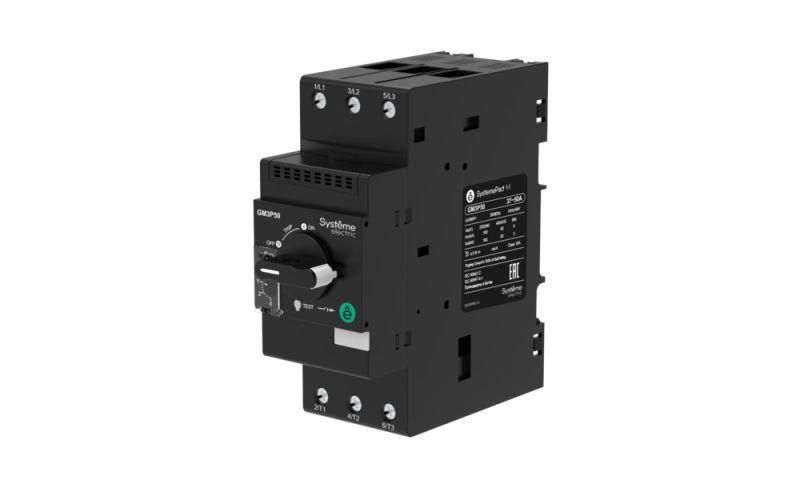

Выключатель автоматический защиты двигателя GM3P 37-50А комбинир. расцеп. поворотн. рукоят. винт. зажим SE GM3P50 APC

Автоматический выключатель защиты двигателя GM3P 37-50A (артикул gm3p50) от бренда Systeme Electric предназначен для надёжного управления и защиты электродвигателей от перегрузки и короткого замыкания. Модель с комбинированным расцепителем и винтовыми зажимами подходит для установки на DIN-рейку или монтажную плату в промышленных системах.

Назначение и область применения

GM3P 37-50A используется для защиты электродвигателей мощностью, соответствующей току 37–50 А. Применяется в системах автоматизации, на конвейерах, насосах, компрессорах, вентиляторах и других устройствах с частыми пусками. Подходит для промышленных предприятий, объектов инфраструктуры и строительства, где требуется точная настройка защиты и долгий срок службы.

Технические характеристики

• Токовый диапазон регулирования: 37 – 50 А
• Тип расцепителя: комбинированный (тепловой + магнитный)
• Управление: поворотная рукоятка (позиции ON/OFF/TRIPPED)
• Подключение: винтовые зажимы
• Монтаж: на DIN-рейку (35 мм) или через отверстия для винтов
• Серия: SystemePact MCP - Пускорег. Оптимум
• Производитель: Systeme Electric (SE)

Совместимость и монтаж

GM3P 37-50A совместим со всеми стандартными DIN-рейками типа EN 60715. Для монтажа на плату используются четыре крепёжных отверстия - рекомендуется использовать болты M4. Установка возможна в любом положении, но предпочтительно вертикальное - так обеспечивается оптимальная работа теплового элемента. Кабели подключаются к винтовым зажимам с моментом затяжки до 1,8 Нм - избыточная затяжка может повредить контакты.

Безопасность и стандарты

GM3P 37-50A соответствует международным стандартам IEC 60947-4-1 и IEC 60947-2. Обеспечивает класс защиты IP20. Конструкция исключает случайное включение при открытой крышке - безопасность соответствует требованиям промышленных норм.

Преимущества

• Комбинированный расцепитель защищает одновременно от длительной перегрузки (тепловой) и внезапного короткого замыкания (магнитный).
• Регулируемый порог срабатывания позволяет точно адаптировать защиту под конкретный двигатель, даже при изменении нагрузки.
• Поворотная рукоятка даёт наглядную визуальную индикацию состояния (ON / OFF / TRIPPED) - удобно при обслуживании.
• Винтовые зажимы обеспечивают надёжное соединение с медными и алюминиевыми проводниками без необходимости специальных наконечников.
• Интеграция в серию SystemePact MCP - совместимость с другими устройствами этой линейки (пускатели, термореле, контакторы).

Ограничения применения

• Не предназначен для защиты цепей освещения, бытовых приборов или слаботочных систем - только для двигателей.
• Не имеет функции дистанционного управления - управление только механическое через рукоятку.
• Не рассчитан на работу в условиях постоянной вибрации выше 1g - требуются дополнительные демпферы при установке на вибрирующих станках.
• Запрещено использование в средах с высокой концентрацией взрывоопасных газов - не имеет взрывозащиты Ex.

Примеры использования

• Защита асинхронного двигателя 37 кВт на ленточном конвейере в пищевой промышленности.
• Контроль пуска и работы насоса воды в системе водоснабжения здания.
• Обеспечение безопасности вентилятора в системе вентиляции с частотным преобразователем.
• Стартовая защита компрессора холодильной установки в логистическом центре.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 37–50 А. Если ток ниже 37 А - выбирайте меньшую модель (например, GV3P37).
• Настройку тока срабатывания выполняйте после запуска двигателя под нагрузкой - используйте шкалу на корпусе и отвёртку с плоским жалом.
• При многократных срабатываниях проверьте состояние контактов и наличие следов перегрева - возможно, требуется замена или снижение нагрузки.
• Не закручивайте винты зажимов сверх усилия - это вызывает деформацию контактной группы и риск возгорания.
• Для удобства диагностики сочетайте GM3P 37-50A с сигнализатором положения (опционально) - тогда можно удалённо отслеживать сработавший выключатель.
