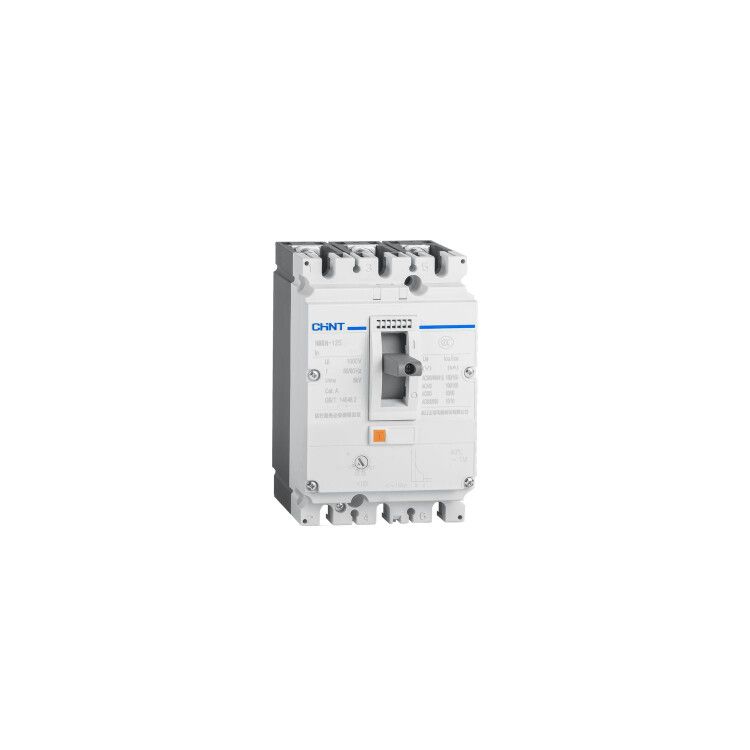

Выключатель автоматический защиты двигателя 3п 100А 50кА NM8N-125S M (R) CHINT 271849

Автоматический выключатель NM8N-125S M (R) бренда CHINT предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство рассчитано на ток до 100 А и применяется в промышленных системах управления двигателем - например, на станках, насосах и конвейерах.

Назначение и область применения

NM8N-125S M (R) - это комбинированный аппарат, который защищает электродвигатели от повреждений из-за длительной перегрузки и внезапного короткого замыкания. Он используется в распределительных щитах промышленного оборудования, где требуется надёжная и быстрая отсечка тока. Подходит для установки в цепях переменного тока с напряжением до 690 В. Применяется в машиностроении, энергетике, пищевой и химической промышленности.

Технические характеристики

• Количество полюсов: 3 - обеспечивает трёхфазную защиту всех проводников двигателя;
• Номинальный ток: 100 А - максимальный постоянный ток, который выдерживает устройство без срабатывания;
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначен выключатель;
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды; подходит для внутренней установки в закрытых щитах;
• Диапазон регулировки тока КЗ: 1200 А - предельный порог срабатывания по току короткого замыкания можно настроить до этого значения, что позволяет адаптировать защиту под конкретный двигатель.

Совместимость и монтаж

NM8N-125S M (R) - выключатель в литом корпусе, устанавливается на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, допускающие медные жилы сечением до 50 мм2. Монтаж возможен только в вертикальном положении. Обязательно соблюдать посадочные габариты и зазоры согласно документации CHINT. Не рекомендуется использовать в условиях повышенной влажности или открытых площадках - степень защиты IP40 не предусматривает защиту от брызг и пыли высокой плотности.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2 и IEC/EN 60947-4-1, которые гарантируют надёжность работы в промышленных сетях. Автомат имеет сертификаты на соответствие требованиям безопасности ЕАЭС. Конструкция исключает самопроизвольное включение после аварийного отключения - необходимо ручное восстановление.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже при серьёзных авариях в сети;
• Регулируемый порог срабатывания по КЗ (до 1200 А) - позволяет точно настроить защиту под мощность двигателя, минимизируя ложные срабатывания;
• Литой корпус - прочный, герметичный, устойчив к механическим воздействиям внутри щита;
• Чёткая визуальная индикация состояния - рычаг показывает “вкл”, “выкл” и “трип” (сработал).

Ограничения применения

• Не предназначена для внешней установки - IP40 не защищает от влаги и пыли;
• Не подходит для частотных преобразователей или импульсных нагрузок - только для классических асинхронных двигателей;
• Максимальное напряжение 690 В - нельзя применять в сетях выше этого значения;
• Требуется точная настройка тока срабатывания - неверная установка может привести к отказу защиты или ложному отключению.

Примеры использования

• Защита асинхронного двигателя 75 кВт на конвейере в логистическом центре;
• Коммутирующее устройство для насосной группы в системе водоснабжения;
• Щитовая защита вентилятора на производстве с высокими пусковыми токами.

Практические советы

• Перед установкой проверьте, что номинальный ток двигателя не превышает 100 А - иначе выключатель будет постоянно отключаться;
• Настройте ток срабатывания по КЗ на 1,2–1,5 крат от пускового тока двигателя - так вы избежите ложных срабатываний при запуске;
• Используйте только одножильные медные провода сечением до 50 мм2 - многожильные могут ослабнуть в зажимах;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в средах с пылью или вибрацией;
• NM8N-125S M (R) - часть серии NM8N от CHINT; совместим со всеми другими элементами этой серии, что упрощает модульное проектирование щитов.
