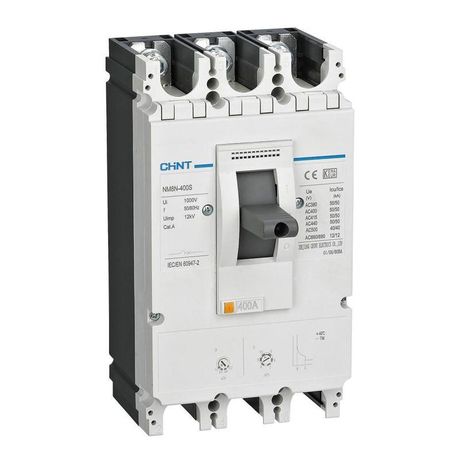

Выключатель автоматический защиты двигателя NM8N-400S M 315А 50кА 3P (R) | 269503 CHINT

Автоматический выключатель NM8N-400S M (R) бренда CHINT предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Этот трёхполюсный аппарат с номинальным током 315 А и отключающей способностью 50 кА обеспечивает надёжную работу в промышленных сетях до 690 В. Артикул 269503 относится к серии NM8N - проверенной линейке устройств в литом корпусе.

Назначение и область применения

Выключатель NM8N-400S M (R) используется для коммутации и защиты электродвигателей средней и большой мощности. Он защищает оборудование от перегрузок, коротких замыканий и аварийных режимов работы. Применяется в системах управления насосами, компрессорами, вентиляторами, конвейерами, станками и другим промышленным оборудованием, где требуется высокая надёжность и быстрое отключение.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях переменного тока, включая промышленные системы с повышенным напряжением.
• Количество полюсов: 3 - соответствует стандартной трёхфазной схеме подключения двигателей.
• Номинальный ток: 315 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания защиты.
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер, что важно для сетей с высокой мощностью КЗ.
• Тип исполнения: выключатель в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям и внешним факторам.
• Степень защиты IP40 - предохраняет от доступа инструментов и частиц крупнее 1 мм, но не защищена от воды и пыли.

Совместимость и монтаж

Устройство монтируется на DIN-рейку шириной 35 мм, совместимо со стандартными креплениями. Подключение проводов осуществляется через зажимы, рассчитанные на сечение до 120 мм2. Убедитесь, что посадочные размеры шины и кабельных выводов соответствуют вашей распределительной системе. Для правильной работы необходимо соблюдать рекомендованное усилие затяжки контактов - избыточная нагрузка может повредить контактные группы.

Безопасность и стандарты

Выключатель NM8N-400S M (R) соответствует международным нормам IEC 60947-2 и IEC 60947-4-1, которые регламентируют требования к автоматическим выключателям для силовой электроники. Конструкция выполнена в соответствии с принципами безопасности для промышленного оборудования. Наличие сертификатов подтверждает соответствие требованиям ЕАЭС и ГОСТ Р.

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать аппарат в местах с большими токами КЗ - например, рядом с трансформаторами или в центральных распределительных щитах.
• Литой корпус обеспечивает долговечность и устойчивость к вибрациям, характерным для промышленных условий.
• Чёткая классификация по току и напряжению снижает риск ошибочного выбора при проектировании.
• Максимальный номинальный ток 315 А делает его подходящим для защиты мощных двигателей, исключая необходимость установки нескольких параллельных устройств.

Ограничения применения

• Степень защиты IP40 не допускает использование в условиях повышенной влажности, пыли или на открытом воздухе - требует установки внутри закрытых щитов.
• Не имеет встроенных тепловых реле - для защиты от перегрузок двигатель должен быть дополнительно оснащён тепловым реле или использоваться в составе комплексной системы защиты.
• Не предназначен для частого включения/выключения - не является устройством управления, а лишь средством защиты. Частые операции могут снизить срок службы контактов.

Примеры использования

• Защита асинхронного двигателя 160 кВт на конвейере в пищевой промышленности.
• Работа в качестве основного автомата в распределительном щите насосной станции.
• Подключение к частотному преобразователю для защиты выходной цепи от КЗ.
• Использование в системах HVAC для контроля больших вентиляторов.

Практические советы

• Выбирая NM8N-400S M (R), убедитесь, что расчетный ток короткого замыкания в точке установки не превышает 50 кА - иначе возможна потеря функциональности.
• При монтаже используйте кабели с медными жилами сечением 50–120 мм2; алюминиевые провода требуют переходных наконечников.
• Не устанавливайте выключатель вблизи источников тепла - температурные колебания влияют на точность срабатывания тепловой защиты.
• Перед первым запуском проверьте фиксацию всех контактов и отсутствие сторонних предметов в корпусе - даже маленький металлический хлам может вызвать пробой.
• Для обслуживания отключайте питание полностью - хотя устройство имеет видимый разрыв, он не гарантирует отсутствие потенциала на других участках сети.
