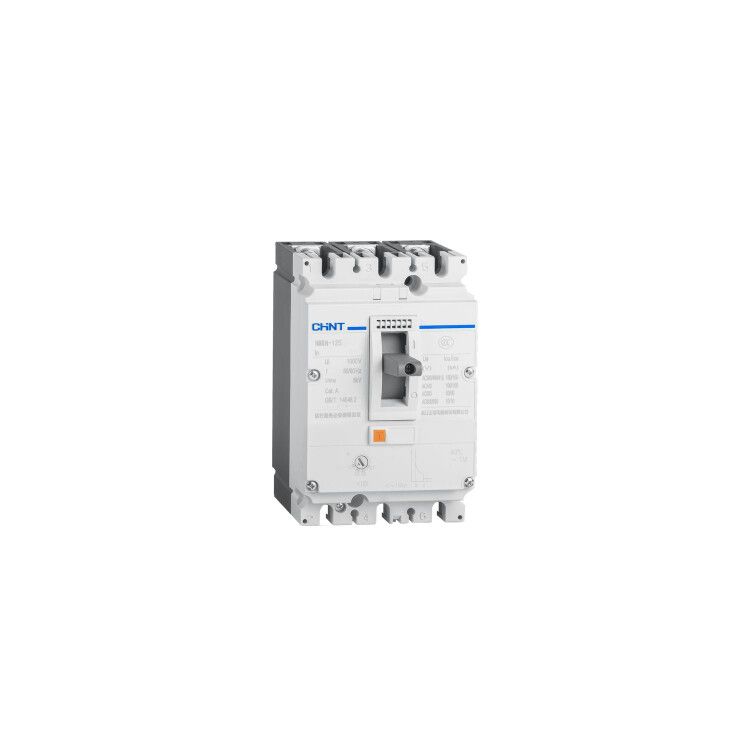

Выключатель автоматический защиты двигателя 3п 50А 50кА NM8N-125S M (R) CHINT 271846

Автоматический выключатель защиты двигателя NM8N-125S M (R) от CHINT предназначен для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Этот трёхполюсный аппарат с номинальным током 50 А и отключающей способностью 50 кА подходит для промышленного оборудования, где важна точная настройка и высокая отказоустойчивость.

Назначение и область применения

NM8N-125S M (R) используется исключительно для защиты электродвигателей - он сочетает функции тепловой и электромагнитной защиты в одном устройстве. Подходит для установки в распределительных щитах промышленных объектов: на станках, насосах, компрессорах, конвейерах и других устройствах с частыми пусками. Отличается устойчивостью к импульсным нагрузкам, характерным для двигателей.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя
• Номинальное напряжение: 690 В - работает в сетях до этой величины, включая промышленные системы 400–690 В
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Диапазон регулировки тока КЗ: 600 А - порог срабатывания электромагнитного расцепителя можно настроить в пределах 600 А (в 12 раз выше номинала)
• Степень защиты: IP40 - защищён от твёрдых частиц больше 1 мм, но не от воды; требует установки внутри закрытого шкафа
• Тип исполнения: автоматический выключатель в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

NM8N-125S M (R) монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Для подключения используются винтовые зажимы - рекомендуется затягивать моментом 1,5–2 Нм. Учитывайте посадочные габариты: аппарат занимает 3 модуля (54 мм) по ширине. Не допускается установка в условиях повышенной влажности или открытых площадках из-за степени защиты IP40.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2 для автоматических выключателей и IEC/EN 60947-4-1 для защиты двигателей. Применяет принцип термомагнитного расцепления, что обеспечивает селективность и координированную работу с другими защитными устройствами в цепи.

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать NM8N-125S M (R) даже в мощных промышленных системах с большими токами КЗ
• Регулируемый ток срабатывания КЗ (до 600 А) даёт возможность точно адаптировать защиту под конкретный двигатель, минимизируя ложные срабатывания
• Литой корпус повышает долговечность и снижает риск повреждений при монтаже и эксплуатации
• Интегрированная защита от перегрузок и КЗ в одном устройстве упрощает схему управления и экономит место в щите

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP40 не защищает от брызг, пыли и влаги
• Не предназначена для защиты осветительных или бытовых нагрузок - только для электродвигателей
• Не имеет встроенного дистанционного управления или сигнализации - требуется внешняя коммуникация при необходимости удалённого контроля
• Максимальный ток регулировки КЗ - 600 А - недостаточен для очень крупных двигателей свыше 75–90 кВт; для них нужны более мощные модели

Примеры использования

• Защита трехфазного асинхронного двигателя 37 кВт на конвейере в пищевой промышленности
• Обеспечение безопасности насосной станции с двигателем 45 кВт в системе водоснабжения
• Компонент в распределительном щите металлургического производства, где возможны кратковременные перегрузки при запуске

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя (I_н) и диапазона регулировки автомата - ток настройки должен быть чуть выше I_н, но ниже 600 А
• При использовании в среде с высокой температурой окружающего воздуха (более +40 C) необходимо применять поправочные коэффициенты к номинальному току
• Не используйте этот автомат вместо контактора - он не рассчитан на частое включение/выключение под нагрузкой
• Для удобства обслуживания выбирайте места с доступом к рычагу включения/отключения - NM8N-125S M (R) имеет визуальный индикатор положения
