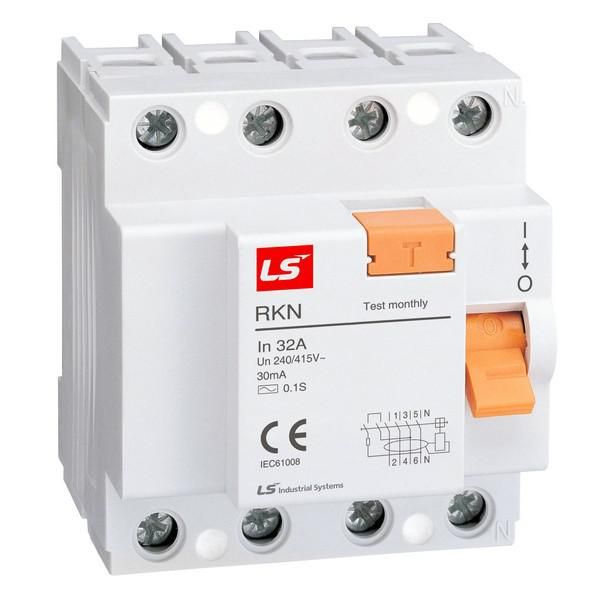

Дифференциальный выключатель нагрузки (УЗО) RKN 3P+N 63A 100mA AC-TYPE NEW ROGY (RUSSIA) - 062400478B LSIS

Выключатель дифференциальный нагрузки (УЗО) RKN 3P+N/4P 63A 100mA AC-TYPE - устройство для автоматического отключения электроцепи при утечке тока, защищает людей от поражения электричеством и предотвращает возгорание из-за повреждённой изоляции. Применяется в распределительных щитах промышленных объектов, где требуется надёжная защита трёхфазных сетей. Бренд LS Electric, артикул 062400478b.

Назначение и область применения

Выключатель дифференциальный нагрузки (УЗО) RKN 3P+N/4P 63A 100mA AC-TYPE предназначен для защиты от утечек переменного тока (тип AC) в трёхфазных сетях с нулевым проводником. Устанавливается в электрощитах на DIN-рейку и обеспечивает отключение при дифференциальном токе 100 мА - уровне, который снижает риск возгорания при длительных утечках, не вызывая ложных срабатываний от малых импульсов. Подходит для промышленного оборудования: станков, насосов, конвейеров, систем вентиляции, где используется переменный ток и есть высокий уровень электромагнитных помех.

Технические характеристики

• Номинальное напряжение: 230/415 В - работает в однофазных (230 В) и трёхфазных (415 В) сетях
• Номинальный ток: 63 А - способен коммутировать нагрузки до этого значения без перегрева
• Дифференциальный ток срабатывания: 100 мА - чувствителен к утечкам от 100 миллиампер
• Количество полюсов: 3+N - три фазных и один нулевой контакт, все контролируются одновременно
• Тип срабатывания: AC - реагирует только на переменный синусоидальный ток утечки
• Род тока: переменный - не подходит для цепей с постоянным током
• Исполнение: стационарное - не предназначен для мобильного или временного подключения
• Способ монтажа: на DIN-рейку - совместим со стандартными шинами шириной 35 мм
• Количество модулей DIN: 4 - занимает четыре стандартных модуля в щите
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить жилы до этого размера
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Диапазон температур: от -5 до +40 C - не рекомендуется для установки вне помещений или в неотапливаемых зонах
• Коммутационная износостойкость: 6000 циклов - рассчитан на 6 тысяч операций включения/выключения

Совместимость и монтаж

Выключатель дифференциальный нагрузки (УЗО) RKN 3P+N/4P 63A 100mA AC-TYPE монтируется на DIN-рейку типа C, стандартной ширины 35 мм. Для подключения используются винтовые зажимы, допускающие кабель сечением до 35 мм2. Ноль (N) обязательно подключается через этот аппарат - он не является просто проходным контактом. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Обязательно соблюдать полярность: входные и выходные клеммы не взаимозаменяемы. Кабели должны быть зачищены на 9–10 мм, без оголённых жил за пределами зажима.

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC 61009-1 для устройств защитного отключения. Сертифицировано для работы в промышленных условиях. Отличается повышенной отказоустойчивостью благодаря механической конструкции без электронных компонентов - не зависит от внешнего питания. Однако не заменяет автоматический выключатель: необходимо использовать в паре с аппаратурой защиты от перегрузок и коротких замыканий.

Преимущества

• Надёжное срабатывание при утечках переменного тока - идеально для промышленных сред с частыми колебаниями нагрузки
• Чёткая классификация типа AC - исключает ложные срабатывания от импульсных помех
• Высокая коммутационная долговечность - 6000 циклов обеспечивают срок службы более 10 лет при типичной эксплуатации
• Компактность: всего 4 модуля DIN позволяют экономить место в щите
• Поддерживается брендом LS Electric - известный производитель с глобальной сервисной сетью

Ограничения применения

• Не реагирует на постоянный ток утечки - нельзя применять там, где есть выпрямители, светодиодные драйверы или оборудование с DC-компонентами
• IP20 не допускает установку во влажных помещениях, на улице или в открытых щитах
• Работает только при температуре выше -5 C - запрещено использование в холодильных камерах, неотапливаемых ангарах зимой
• Не имеет функции защиты от перегрузки - обязательна установка автомата перед этим УЗО
• Не подходит для бытовых сетей с чувствительностью 30 мА - здесь нужен другой тип устройства

Примеры использования

• Защита трёхфазного станка с ЧПУ в металлообрабатывающем цехе
• Автоматическое отключение питание насосной группы в водопроводной станции
• Обеспечение безопасности конвейерной линии на пищевом производстве
• Щитовая защита групповой сети освещения и силового оборудования в административном корпусе

Практические советы

• Выбирая УЗО, проверьте, что ваша система использует именно переменный ток - если есть преобразователи частоты или ИБП, потребуется тип A или B
• При сборке щита следите, чтобы нулевые провода всех других УЗО не смешивались с этим - нарушение изолированности нуля вызывает ложные срабатывания
• Проверяйте соответствие сечения кабеля: слишком тонкий провод - перегрев, слишком толстый - плохой контакт
• После монтажа всегда тестируйте кнопкой «T» - она имитирует утечку и проверяет работоспособность механизма
• Для многоквартирных домов или офисов с несколькими контурами лучше использовать координированные УЗО - тогда при аварии отключится только проблемный участок
