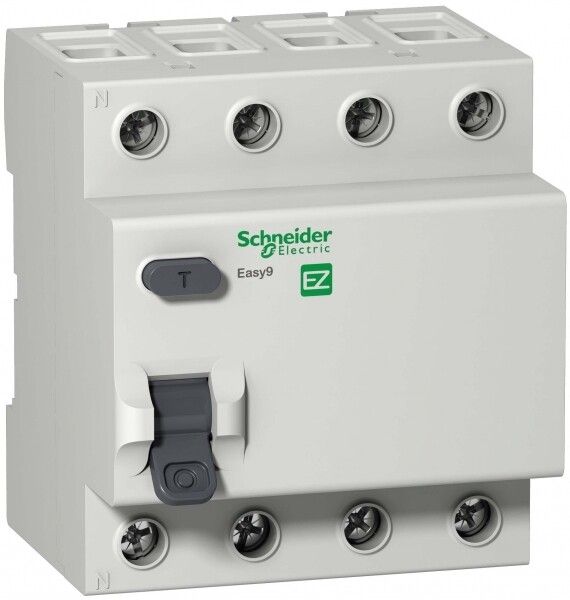

Выключатель дифференциальный (УЗО) EASY 9 4п 25А 30мА тип AC | EZ9R34425 Schneider Electric APC

Выключатель дифференциального тока (УЗО) EASY 9 от Шнейдер Электрик - четырёхполюсное устройство защиты для трёхфазных сетей с номинальным током 25 А и порогом срабатывания 30 мА. Артикул ez9r34425 предназначен для предотвращения поражения электрическим током и возгораний из-за утечек тока в бытовых, коммерческих и промышленных установках.

Назначение и область применения

Этот выключатель дифференциального тока защищает людей от поражения электрическим током при контакте с повреждённой изоляцией или случайном прикосновении к токоведущим частям. Также он предотвращает возгорания, вызванные утечками тока в проводке. Подходит для установки в распределительных щитах трёхфазных сетей 400 В, где требуется одновременная защита всех фаз и нулевого провода - например, на объектах с мощными трёхфазными нагрузками: насосами, компрессорами, станками, системами вентиляции.

Технические характеристики

• Тип устройства: УЗО (выключатель дифференциального тока)
• Число полюсов: 4 (L1, L2, L3, N)
• Номинальный ток: 25 А
• Ток утечки срабатывания: 30 мА
• Тип чувствительности: AC - реагирует на переменный ток утечки (синусоидальный)
• Габаритная ширина: 4 модуля × 18 мм = 72 мм
• Рабочее напряжение: до 400 В переменного тока
• Максимальная температура окружающей среды: +40 C (при нормальных условиях эксплуатации)

Совместимость и монтаж

Выключатель дифференциального тока EASY 9 ez9r34425 монтируется на DIN-рейку шириной 35 мм. Для правильной установки важно соблюдать полярность: ноль (N) подключается к соответствующему зажиму, а все три фазы - к L1–L3. Нельзя использовать этот УЗО в однофазных цепях без подключения нуля - он не будет работать. Совместим со всеми автоматическими выключателями серии Easy9 и другими устройствами, рассчитанными на стандартную DIN-рейку. Клеммы предназначены для подключения медных проводов сечением от 0,5 до 25 мм2.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 61009-1 для устройств защитного отключения. Сертифицировано для использования в электроустановках согласно ГОСТ Р 51326.1. Конструкция обеспечивает механическую блокировку при срабатывании - после отключения рычаг остаётся в положении “OFF” до ручного возврата.

Преимущества

• Чёткая визуальная индикация состояния: рычаг вниз - отключено, вверх - включено
• Защита от перегрузок и коротких замыканий не предусмотрена - это позволяет точно отделить функции УЗО от автомата, что упрощает диагностику
• Использование качественных материалов и технологий производства Шнейдер Электрик гарантирует долгий срок службы даже в условиях повышенной влажности и колебаний температуры
• Стандартная ширина 72 мм позволяет легко размещать несколько таких УЗО в одном щите без перегрузки пространства

Ограничения применения

• Не подходит для цепей с постоянным током утечки - тип AC не реагирует на импульсные или пульсирующие токи (например, от светодиодных драйверов или частотных преобразователей)
• Не защищает от перегрузок и коротких замыканий - необходимо применять совместно с автоматическим выключателем
• Не рекомендуется для использования в сетях с высоким уровнем помех (например, рядом с мощными инверторами), так как возможны ложные срабатывания
• Не предназначен для работы при температуре ниже –5 C без предварительного прогрева помещения

Примеры использования

• Щитовая на производстве с трёхфазным оборудованием: станки, конвейеры, системы охлаждения
• Общественные здания: кухни ресторанов, бассейны, медицинские кабинеты
• Жилые дома с трёхфазным вводом и групповой защитой розеточных контуров
• Автомобильные сервисы с подъёмниками и зарядными станциями

Практические советы

• Перед первым запуском обязательно проверьте работу кнопки «Тест». Она должна отключать устройство при нажатии - это подтверждает исправность внутреннего механизма
• При проектировании щита учтите, что ширина этого УЗО составляет 72 мм - планируйте место под другие устройства и воздушные зазоры
• Подключение нулевого провода через УЗО обязательно. Если ноль подключен вне УЗО - устройство не будет работать
• Для комплексной защиты используйте этот УЗО в паре с автоматом на 25 А того же бренда - так обеспечивается координированная работа и удобство обслуживания
• Не устанавливайте более одного УЗО на одну цепь без необходимости - это усложняет поиск причины срабатывания
