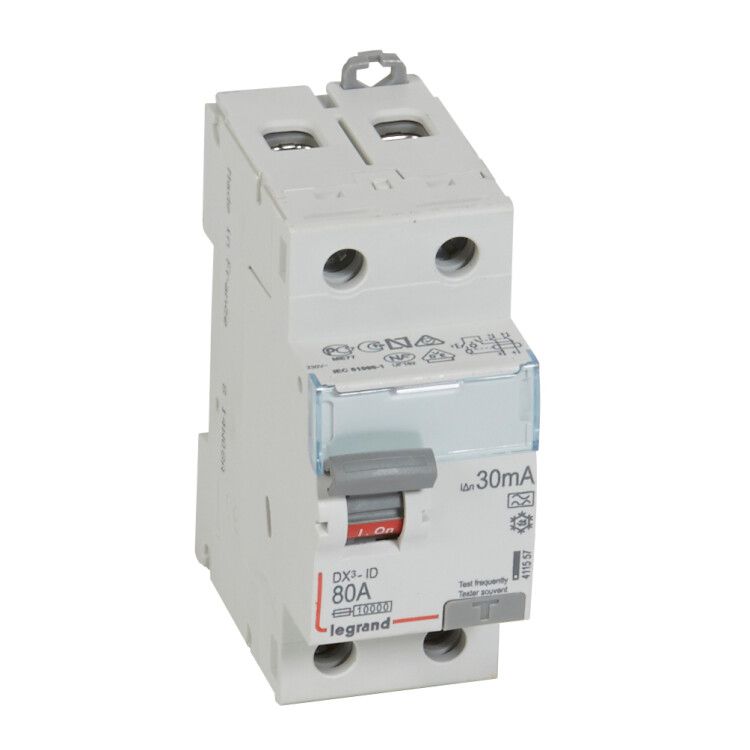

Выключатель дифференциальный (УЗО) DX3-ID 2п 80А 30мА тип A | 411557 Legrand

Выключатель дифференциального тока (УЗО) DX3 2П 80А 30мА тип A от Legrand обеспечивает защиту от поражения электрическим током за счет отключения цепи при утечке тока 30 мА. Устройство предназначено для установки в распределительных щитах бытовых и промышленных объектов, совместимо с DIN-рейкой и подходит для работы в широком диапазоне температур.

Назначение и область применения

УЗО DX3 2П 80А 30мА тип A используется для защиты людей от поражения электрическим током при контакте с поврежденной изоляцией или случайном прикосновении к токоведущим частям. Также предотвращает возгорание из-за утечек тока в проводке. Применяется в жилых домах, офисах, на производстве - особенно там, где есть оборудование с переменным током и возможностью образования импульсных утечек (например, частотные преобразователи, сварочные аппараты, компьютеры).

Технические характеристики

• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный (актуально для современной техники с выпрямителями).
• Номинальный ток: 80 А - позволяет подключать мощную нагрузку, например, группы розеток, тепловые насосы, электрокотлы.
• Дифференциальный ток: 30 мА - чувствительность, соответствующая требованиям безопасности для защиты человека.
• Род тока: Переменный (AC) - работает только с сетью 230 В, 50 Гц; не предназначен для постоянного тока.
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть.
• Количество полюсов: 2 - коммутирует фазу и ноль одновременно, исключая риск сохранения потенциала на одном проводе.
• Отключающая способность: 10 кА - выдерживает ток короткого замыкания до этого значения без выхода из строя.
• Напряжение изоляции: 250 В - гарантирует безопасную работу при перегрузках по напряжению.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения (молнии, коммутационные броски).
• Сечение провода: 0,75–50 мм2 - подходит для медных проводов любого распространенного сечения.
• Частота: 50 Гц - оптимизировано для российских и европейских сетей.
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа.
• Количество модулей DIN: 2 - занимает два стандартных модуля (18 мм каждый).
• Степень защиты: IP20 - защищён от прикосновений пальцев и твердых предметов, но не от воды и пыли.
• Рабочая температура: от -25C до +60C - подходит для неотапливаемых помещений, чердачных щитов, производственных зон.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью.

Совместимость и монтаж

УЗО DX3 2П 80А 30мА тип A монтируется на стандартную DIN-рейку типа C. Для подключения используются зажимы, рассчитанные на провода от 0,75 до 50 мм2. Подключение выполняется согласно схеме на корпусе: входные клеммы - сверху, выходные - снизу. Наличие механической блокировки предотвращает повторное включение после срабатывания, пока не будет устранена причина утечки. Устройство совместимо с автоматическими выключателями Legrand серии DX3 и другими устройствами, установленными на одной рейке.

Безопасность и стандарты

Выключатель дифференциального тока DX3 2П 80А 30мА тип A соответствует международным нормам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947 (для промышленного оборудования). Соответствие этим стандартам подтверждает надежность срабатывания, долговечность и соответствие требованиям безопасности Европейского союза и стран СНГ.

Преимущества

• Поддержка типа A - эффективно защищает от утечек, вызываемых современной электроникой (компьютеры, LED-светильники, инверторы).
• Механическая блокировка - исключает случайное включение после аварии, повышает безопасность обслуживания.
• Широкий диапазон сечений проводов - не требует переходников или доработки кабельных концов.
• Высокая импульсная прочность (4 кВ) - снижает вероятность отказа при грозовых перенапряжениях.
• Совместимость с системами заземления TN-S и TT - универсальное решение для большинства проектов.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 230 В/50 Гц.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации (например, в банях, на улице).
• Требуется минимум 44 мм глубины в щите - не подходит для компактных шкафов с ограниченным пространством.
• Не является дифференциальным автоматом - требуется отдельный автоматический выключатель для защиты от перегрузок и КЗ.

Примеры использования

• Защита групповой линии розеток в квартире с компьютерами, зарядными устройствами и бытовой техникой.
• Щитовая на производстве: защита линии питания станков с ЧПУ, которые создают импульсные утечки.
• Объекты с тепловыми насосами, инверторными кондиционерами - устройства типа A обеспечивают надежную защиту против утечек через выпрямители.
• Системы освещения с LED-драйверами, где обычные УЗО типа AC могут не сработать.

Практические советы

• Выбирая УЗО DX3 2П 80А 30мА тип A, проверьте, что суммарная нагрузка на защищаемую линию не превышает 80 А - иначе потребуется более высокий номинал.
• При монтаже используйте провода с подходящим сечением: слишком тонкий провод может нагреваться, слишком толстый - плохо зажимается.
• Проверяйте работоспособность кнопкой “T” ежемесячно - даже при отсутствии видимых проблем.
• Не устанавливайте УЗО перед другим УЗО меньшей чувствительности - это может привести к ложному срабатыванию.
• Для сложных систем рекомендуется использовать координированные схемы: основное УЗО на вводе (100–300 мА) и точечные (30 мА) на ответвлениях.
