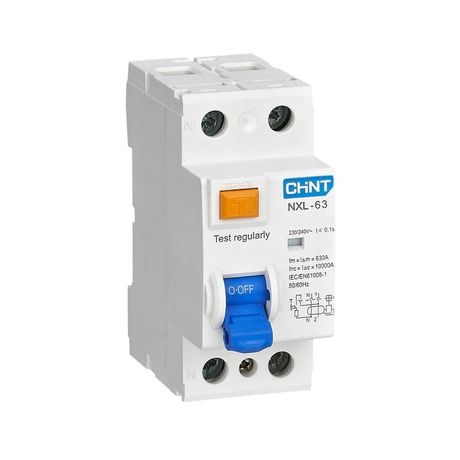

Выключатель дифференциального тока (УЗО) 2п 16А 30мА тип AC NXL-63 6кА (R) CHINT 280720

Устройство защитного отключения (УЗО) NXL-63 6кА (R) — это электромеханический аппарат серии NXL-63 от CHINT, обеспечивающий защиту людей от поражения электрическим током и предотвращающий возгорания из-за утечек тока в однофазных сетях 230 В. Номинальный ток 16 А и чувствительность 30 мА делают этот УЗО подходящим для бытовых и промышленных применений, где важна надежная защита.

Назначение и область применения

УЗО NXL-63 6кА (R) применяется в электрических сетях переменного тока 230 В, 50/60 Гц для защиты от косвенного прикосновения — то есть когда человек случайно касается токоведущих частей, оказавшихся под напряжением из-за повреждения изоляции. Также защищает от возгораний, вызванных утечками тока в проводке. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и других помещений с однофазной сетью. Особенно эффективен там, где используются электроприборы с высоким риском утечки: стиральные машины, бойлеры, кухонная техника, насосы.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который устройство может коммутировать без перегрева.
• Номинальный ток утечки: 30 мА (0,03 А) — порог срабатывания, при котором УЗО отключает питание. Это безопасный уровень для защиты человека.
• Тип тока утечки: AC — реагирует только на синусоидальную переменную утечку, не срабатывает на импульсные или постоянные утечки (например, от светодиодных драйверов или ИБП).
• Количество полюсов: 2 — защищает фазу и ноль одновременно, исключает возможность работы при обрыве одного провода.
• Отключающая способность: 6 кА — способность выдерживать и отключить ток короткого замыкания до 6000 А без выхода из строя.
• Напряжение изоляции: 500 В — гарантирует безопасную работу при повышенных напряжениях.
• Импульсное выдерживаемое напряжение: 4 кВ — устойчивость к скачкам напряжения, например, от молний или коммутационных перенапряжений.
• Степень защиты: IP20 — защищено от прикосновения пальцами и крупными предметами, но не от пыли и влаги. Применяется только внутри закрытых щитов.
• Рабочий диапазон температур: от -25°C до +40°C — допустимо использование в неотапливаемых помещениях, но не на улице.
• Частота: 50/60 Гц — совместим со всеми стандартными сетями в России и Европе.
• Электрическая износостойкость: 2000 циклов включения/выключения — срок службы при частых операциях.
• Механическая износостойкость: 20 000 циклов — долговечность механической части.
• Степень загрязнения: 2 — рассчитано на нормальные условия без пылевых осаждений и конденсата.

Совместимость и монтаж

УЗО NXL-63 6кА (R) монтируется на стандартную DIN-рейку шириной 35 мм, что соответствует требованиям большинства современных распределительных щитов. Для правильной установки необходимо соблюдать полярность: входные клеммы помечены L и N, выходные — соответственно. Обязательно подключать фазу и ноль через УЗО — игнорирование этого правила снижает защиту. Монтаж выполняется только после отключения питания. Кабельные выводы должны иметь сечение, соответствующее номинальному току 16 А (обычно 1,5–2,5 мм² медный провод). Устройство не требует внешнего питания — работает полностью на основе электромеханической схемы, поэтому сохраняет функциональность даже при отсутствии нулевого потенциала.

Безопасность и стандарты

УЗО NXL-63 6кА (R) соответствует международному стандарту IEC 61009-1 для устройств защитного отключения. Произведён в соответствии с требованиями безопасности EN 61009 и имеет сертификаты, подтверждающие соответствие российским нормам (ГОСТ Р 51326.1). Электромеханическая конструкция обеспечивает отказоустойчивость — устройство сработает даже при обрыве нуля, в отличие от электронных аналогов. Индикатор положения контактов позволяет визуально определить состояние: “ON” — включено, “OFF” — отключено (при срабатывании или ручном отключении).

Преимущества

• Электромеханическая схема — не зависит от сети, работает при аварийных режимах (обрыв нуля, просадка напряжения).
• Высокая отключающая способность (6 кА) — надёжно защищает от токов короткого замыкания в условиях слабых вводов.
• Функция тестирования — кнопка «Тест» позволяет ежемесячно проверять исправность без специнструментов.
• Яркий индикатор состояния — легко определить, почему произошло отключение: срабатывание УЗО или просто ручное отключение.
• Совместимость с другими элементами серии NXL-63 — можно компактно собрать щит с автоматами, УЗО и дифавтоматами одной серии.

Ограничения применения

• Не подходит для сетей с постоянными или импульсными утечками (например, с LED-освещением, ИБП, частотными преобразователями) — тип AC не реагирует на такие токи.
• IP20 — нельзя использовать во влажных местах (ванная, баня, уличные щиты) без дополнительной защиты корпуса.
• Не предназначен для частого включения/отключения нагрузки — рекомендовано не более 2000 циклов за весь срок службы.
• Только для однофазных сетей 230 В — не используется в трёхфазных системах без параллельного подключения нескольких модулей.
• Не защищает от прямого прикосновения к фазе — только от утечек через землю.

Примеры использования

• Защита группы розеток в кухне — особенно при наличии посудомоечной машины, микроволновки, кофеварки.
• Щитовая защита в квартире — вместо дифавтомата, если требуется отдельная защита от утечек и отдельные автоматы по группам.
• Объекты малого бизнеса: кафе, мини-мастерские, офисы — для защиты оборудования с металлическими корпусами.
• Подключение к старой проводке с возможными изоляционными дефектами — УЗО снизит риск возгорания.

Практические советы

• Перед установкой всегда проверяйте целостность изоляции проводов — УЗО не спасёт от пробоя между фазой и нулём, если они замкнуты друг на друга.
• Проверяйте работу УЗО NXL-63 6кА (R) кнопкой «Тест» хотя бы один раз в месяц — это обязательное условие безопасности по нормам.
• Не используйте УЗО типа AC рядом с оборудованием, работающим на импульсных токах (например, компьютеры, зарядки, LED-ленты). Выбирайте тип A в таких случаях.
• При сборке щита следите за посадочным размером: ширина УЗО составляет 18 мм, учитывайте это при планировании места на рейке.
• Если УЗО часто срабатывает — ищите источник утечки: повреждённый кабель, старый нагреватель, неисправный прибор. Само УЗО здесь не причина.
