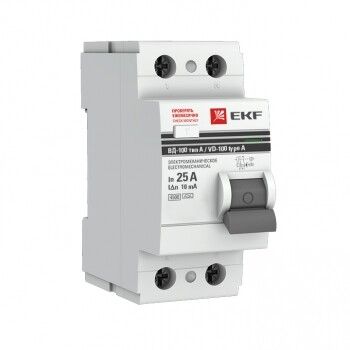

Выключатель дифференциальный (УЗО) ВД-100 2P 25А/10мА (тип А, электромехническое) PROxima | elcb-2-25-10-em-a-pro EKF (замена - E1026MA2510)

Выключатель дифференциального тока (УЗО) ВД-100 от EKF PROxima - это электромеханическое устройство на 25 А и 10 мА, предназначенное для защиты людей от поражения током и предотвращения возгораний из-за утечек тока. Подходит для установки в распределительных щитах с DIN-рейкой, особенно там, где важна надёжность при низких температурах.

Назначение и область применения

УЗО ВД-100 защищает от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также оно предотвращает возгорание, вызванное длительными утечками тока, которые не фиксируются обычными автоматами. Устройство работает в паре с автоматическим выключателем - тот обеспечивает защиту от перегрузок и КЗ, а УЗО реагирует только на дифференциальный ток. Применяется в жилых домах, офисах, производственных помещениях, на объектах с повышенной влажностью (кухни, ванные комнаты, мастерские).

Технические характеристики

• Тип устройства: УЗО (устройство защитного отключения), электромеханический - не зависит от внешнего питания
• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без срабатывания
• Номинальный дифференциальный ток утечки: 10 мА - чувствителен даже к малым утечкам, безопасен для человека
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток (подходит для современной техники: инверторы, зарядки, ЭПРА)
• Номинальное напряжение: 230 В - для однофазных сетей
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при аварийном токе короткого замыкания до этой величины
• Сечение провода: 1–25 мм2 - подходит для медных проводов любого распространённого сечения
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочая температура: от -25 C до +35 C - можно использовать в неотапливаемых помещениях, на улице в герметичных корпусах
• Ширина по модулям: 2M - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 74 мм - важно учитывать при проектировании глубины щита
• Частота: 50 Гц - для сетей России и стран СНГ
• Напряжение изоляции: 660 В - высокая изоляция между контактами и корпусом
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается рядом с автоматическим выключателем того же номинала (25 А). Обязательно соблюдать правильное подключение: входные клеммы - сверху, выходные - снизу. Провода должны быть зачищены на 9–10 мм, плотно зажаты без повреждения жил. Монтаж возможен только в закрытом щите с достаточным свободным объёмом - глубина 74 мм требует минимум 100 мм внутренней глубины щита. Совместим со всеми автоматами EKF и аналогами других производителей, соответствующих нормам IEC/EN 60898.

Безопасность и стандарты

УЗО ВД-100 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - в отличие от электронных УЗО, не выйдет из строя при обрыве нуля. Степень защиты IP20 исключает доступ к токоведущим частям при установленном лицевом элементе. Соответствует классу безопасности для бытовых и коммерческих применений.

Преимущества

• Электромеханический принцип действия - надёжнее электронных аналогов, не боится перебоев в питании
• Работает при температуре до -25 C - идеально для холодных регионов и неотапливаемых помещений
• Тип A - подходит для современного оборудования с выпрямителями (LED-светильники, компьютеры, инверторы)
• Высокая отключающая способность (4,5 кА) - обеспечивает безопасность даже при серьёзных КЗ
• Длинная гарантия (7 лет) - указывает на качество сборки и материалов
• Поддержка селективного исполнения - позволяет организовать многоступенчатую защиту без ложных срабатываний

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно требуется установка автомата
• IP20 - нельзя устанавливать во влажных местах вне щита (например, на стене в бане без корпуса)
• Рабочая температура выше +35 C снижает надёжность - не рекомендовано для установки в жарких помещениях без вентиляции
• Не предназначено для трёхфазных систем - только для однофазных сетей 230 В
• Не подходит для защиты цепей с большим количеством импульсных нагрузок без учёта типа A - здесь он работает, но другие типы (B, F) могут быть эффективнее

Примеры использования

• Защита розеток в ванной комнате квартиры - предотвращает удар током при использовании бритвы или фена
• Линия питания насоса в подвале дома - предупреждает возгорание при пробое изоляции в условиях сырости
• Щитовая на производстве с ЧПУ станками - тип A обеспечивает стабильную работу при наличии преобразователей частоты
• Освещение на крыльце или в гараже - работает при зимних температурах ниже -20 C

Практические советы

• Перед первым запуском всегда проверяйте кнопку «Тест» - она должна вызвать отключение
• Проверяйте соответствие сечения провода - слишком тонкие жилы (менее 1 мм2) плохо зажимаются, слишком толстые (более 25 мм2) не войдут
• Не используйте УЗО без автомата - это нарушает правила ПУЭ и создаёт риск перегрева проводки
• Если планируете несколько уровней защиты - выбирайте селективные модели (обозначены буквой S или временной задержкой)
• При установке в старый щит - проверьте глубину: 74 мм - это больше, чем кажется; лучше взять щит с глубиной 100+ мм
• Для систем с длинными кабельными линиями (например, на участках) - 10 мА может давать ложные срабатывания из-за естественной утечки; рассмотрите 30 мА, если есть возможность
