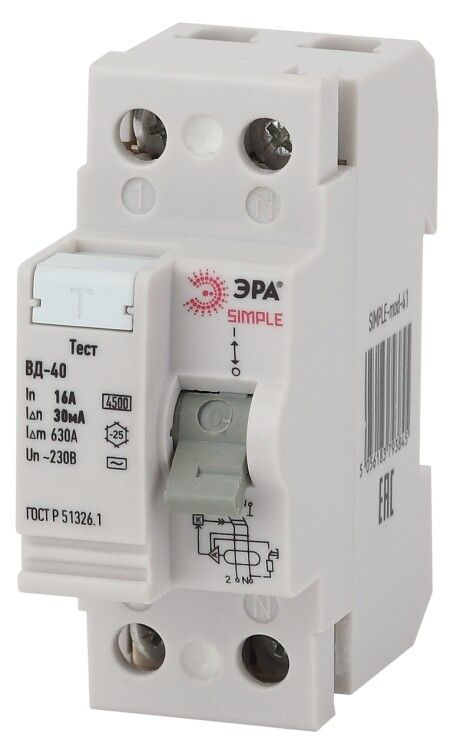

Выключатель дифференциальный (УЗО) ВД-40 (электронное) 2P 25А 30mA SIMPLE-mod-42 ЭРА SIMPLE | Б0039262

Устройство защитного отключения (УЗО) ВД-40 электронное 2 полюса 25 А 30 мА SIMPLE-mod-42 от бренда ЭРА предназначено для обеспечения безопасности людей и оборудования за счёт быстрого отключения цепи при утечке тока. Это надёжное решение для жилых, офисных и промышленных объектов, где важна защита от поражения электрическим током.

Назначение и область применения

УЗО ВД-40 SIMPLE-mod-42 - это устройство, которое реагирует только на дифференциальный ток (утечку), но не защищает от перегрузок или коротких замыканий. Его основная задача - спасти жизнь человеку при случайном контакте с токоведущими частями и предотвратить пожары, вызванные утечками тока на землю. Подходит для установки в распределительных щитках квартир, домов, производственных помещений, мастерских и на объектах с постоянным пребыванием людей.

Технические характеристики

• Тип тока утечки: AC - реагирует на переменный ток утечки (наиболее распространённый тип в бытовых сетях).
• Номинальный ток: 25 А - допустимый постоянный ток через устройство без срабатывания.
• Номинальный ток утечки: 30 мА - чувствительность, достаточная для защиты жизни человека.
• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В.
• Количество полюсов: 2 - коммутирует фазу и ноль одновременно.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А.
• Сечение провода: 1…25 мм2 - совместим с большинством медных проводов, используемых в быту и промышленности.
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля.
• Глубина монтажа: 68 мм - требует достаточно места внутри шкафа.
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах.
• Рабочая температура: от -25C до +40C - подходит для неотапливаемых помещений, но не для улицы.
• Частота: 50 Гц - рассчитан на стандартную российскую сеть.
• Изоляция: 230 В - соответствует требованиям для сетей 220 В.
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли и умеренная влажность в помещениях.

Совместимость и монтаж

УЗО ВД-40 SIMPLE-mod-42 устанавливается на стандартную DIN-рейку в электрощите. Для правильного подключения важно соблюдать полярность: входные клеммы обозначены «L» и «N», выходные - «T». Устройство не требует внешнего питания - работает за счёт энергии самой сети. Максимальное сечение проводов - 25 мм2, что позволяет использовать его даже с мощными нагрузками. Обратите внимание: глубина монтажа 68 мм требует наличия свободного пространства в щите, особенно если установлены другие устройства рядом.

Безопасность и стандарты

УЗО ВД-40 соответствует международному стандарту IEC/EN 61009-1 для устройств защитного отключения. Отключение происходит менее чем за 0,3 секунды при достижении порога 30 мА, что соответствует требованиям безопасности для защиты человека. Наличие механической износостойкости гарантирует долгую работу при многократных срабатываниях. Устройство не содержит элементов, которые могли бы выйти из строя от скачков напряжения - импульсное выдерживаемое напряжение не указано, так как оно не предназначено для защиты от грозовых перенапряжений.

Преимущества

• Высокая точность срабатывания при 30 мА - оптимальный баланс между безопасностью и ложными срабатываниями.
• Электронная схема обеспечивает стабильную работу при колебаниях напряжения.
• Не потребляет энергию из сети - работает только при наличии утечки.
• Механическая прочность - выдерживает более 10 000 операций включения/отключения.
• Простая индикация состояния: рычаг управления легко отличить в положении “ON” / “OFF”.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - необходимо устанавливать автоматический выключатель (АВ) перед УЗО.
• Не подходит для установки на улице или во влажных местах - степень защиты IP20 исключает контакт с водой и пылью.
• Не рекомендуется применять в сетях с постоянным током утечки (например, с выпрямителями или частотными преобразователями) - реагирует только на переменный ток (AC).
• Не следует использовать вместо дифавтомата - если нужна комплексная защита, выбирайте устройство с функцией автомата.

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, детской - там, где есть риск контакта с водой.
• Щиты на этажах многоэтажек - для отдельной защиты каждой квартиры.
• Производственные участки с металлическими корпусами станков, где возможна утечка на землю.
• Объекты с длительной работой электроприборов: серверные, теплицы, холодильные камеры.

Практические советы

• Перед установкой проверьте соответствие сечения проводов - не используйте провода меньше 1 мм2 или больше 25 мм2.
• Подключайте УЗО после автоматического выключателя (АВ): сначала АВ на 25 А, затем УЗО ВД-40 SIMPLE-mod-42.
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - она имитирует утечку тока и должна вызвать отключение.
• Если УЗО часто срабатывает - проверьте изоляцию проводки, старые приборы или наличие повреждённых кабелей.
• Не соединяйте несколько УЗО параллельно - это может привести к некорректной работе системы.
