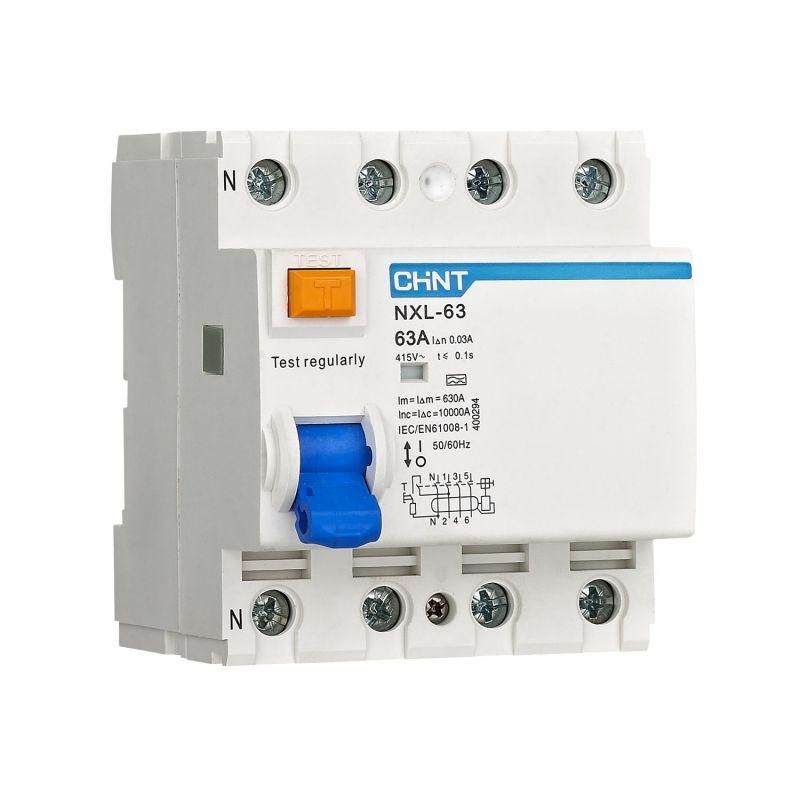

Выключатель дифференциального тока (УЗО) 4п 32А 30мА тип AC NXL-63 6кА (R) CHINT 280790

Устройство защитного отключения (УЗО) NXL-63 6kA 3P+N 32A 30mA AC (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания при утечках тока в трёхфазных сетях с нулевым проводником. Этот аппарат применяется в жилых, коммерческих и промышленных объектах, где требуется надёжная дифференциальная защита.

Назначение и область применения

УЗО NXL-63 6kA 3P+N 32A 30mA AC (R) защищает человека от поражения электрическим током при косвенном прикосновении к токоведущим частям, которые оказались под напряжением из-за повреждения изоляции. Также он предотвращает возгорание проводки при длительной утечке тока, даже если она ниже тока срабатывания автоматического выключателя. Применяется в распределительных щитах трёхфазных сетей 380/220 В с глухозаземлённой нейтралью - например, в квартирах, офисах, цехах, на производстве с оборудованием на 380 В.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может безопасно проводить без перегрева.
• Номинальный ток утечки: 30 мА - чувствительность к утечкам; сработает при превышении этого значения, что соответствует требованиям безопасности для человеческой жизни.
• Номинальное напряжение: 400 В - рассчитано на работу в сетях до 400 В между фазами (380 В линейное).
• Количество полюсов: 4 (3P+N) - защищает три фазы и ноль одновременно, отключает все проводники при утечке.
• Отключающая способность при КЗ: 6 кА - способен выдерживать и отключать ток короткого замыкания до 6000 А без выхода из строя.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный (например, от сварочных аппаратов или ЭПРА).
• Напряжение изоляции Ui: 500 В - гарантирует безопасную изоляцию внутренних элементов при рабочих напряжениях до 500 В.
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.
• Степень защиты IP20 - защищено от прикосновения пальцами и крупными предметами, но не от пыли и влаги; требует установки внутри закрытого щита.
• Рабочий температурный диапазон: от -25C до +40C - подходит для установки в необогреваемых помещениях, но не для открытого монтажа.
• Частота: 50/60 Гц - совместим со всеми стандартными сетями в России и странах СНГ.
• Электромеханическая конструкция - работает без внешнего питания, надёжнее электронных аналогов при авариях сети.
• Износостойкость: 2000 электрических циклов, 20 000 механических - долговечен при регулярных операциях включения/выключения.
• Индикация состояния: окно показывает положение контактов («ON/OFF») - легко определить, включено ли устройство.

Совместимость и монтаж

УЗО NXL-63 6kA 3P+N 32A 30mA AC (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Для правильной работы необходимо подключить нулевой проводник через устройство - он проходит через него полностью. Нельзя использовать этот УЗО в однофазных сетях без нуля или в системах TN-C (где PEN-проводник объединён). Обязательно соблюдать полярность при подключении нуля. Монтаж допускается только в закрытом распределительном щите с доступом для тестирования.

Безопасность и стандарты

УЗО NXL-63 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Конструкция выполнена в соответствии с классом исполнения по степени загрязнения 2 - то есть для помещений с нормальным уровнем запылённости и отсутствием агрессивных паров. Сертифицировано для использования в бытовых и промышленных условиях. Отличается высокой отказоустойчивостью благодаря электромеханической схеме - не зависит от наличия напряжения в сети для срабатывания.

Преимущества

• Электромеханическая конструкция - работает даже при отсутствии напряжения в сети, в отличие от электронных УЗО.
• Высокая отключающая способность (6 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторами.
• Чёткая индикация положения контактов - позволяет быстро определить, сработало ли устройство или просто выключено.
• Подходит для трёхфазных систем с нулём - идеально для оборудования на 380 В, таких как насосы, компрессоры, станки.
• Совместим с другими модулями серии NXL-63 - можно собирать комплексные щиты с автоматами, УЗО и дифавтоматами одного производителя.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не сработает при использовании с преобразователями частоты, LED-драйверами, источниками бесперебойного питания (ИБП) с выпрямителем.
• Не используется в системах TN-C - требует отдельного PE и N проводников (TN-S, TN-C-S).
• IP20 - нельзя устанавливать во влажных, пыльных или наружных помещениях без дополнительной защиты.
• Не рекомендуется для защиты освещения и розеток в одном контуре - лучше применять групповые УЗО с меньшим номиналом (например, 10–30 мА) для розеток.
• Только тип AC - не подходит для современного оборудования с импульсными нагрузками (электросварка, инверторы, компьютеры с PFC).

Примеры использования

• Защита группы розеток в цеху с металлообработкой (токарные станки, шлифмашины).
• Щитовая на этаже многоквартирного дома - отдельное УЗО на каждую трёхфазную линию (кондиционеры, вентиляция).
• Обеспечение безопасности в котельной с насосами и автоматикой на 380 В.
• Распределительный щит торгового центра - защита силовой линии для холодильных установок и лифтов.

Практические советы

• Проверяйте работоспособность УЗО NXL-63 ежемесячно кнопкой «Тест». Это обязательное условие безопасности.
• При установке в щит с несколькими УЗО - используйте координацию по времени (селективность): основное УЗО на 100–300 мА, групповые - на 30 мА.
• Убедитесь, что нулевой проводник после УЗО не соединён с заземлением или другим нулём - это вызовет ложные срабатывания.
• Для сетей с большим количеством электроники (PC, серверы, LED) выбирайте УЗО типа A или B, а не AC - иначе возможны ложные отключения.
• Посадочный размер - стандартная DIN-рейка 35 мм. Ширина модуля - 4 модуля (72 мм); планируйте место в щите заранее.
• Не устанавливайте УЗО NXL-63 6kA 3P+N 32A 30mA AC (R) перед автоматом с меньшей отключающей способностью - это снижает эффективность защиты.
