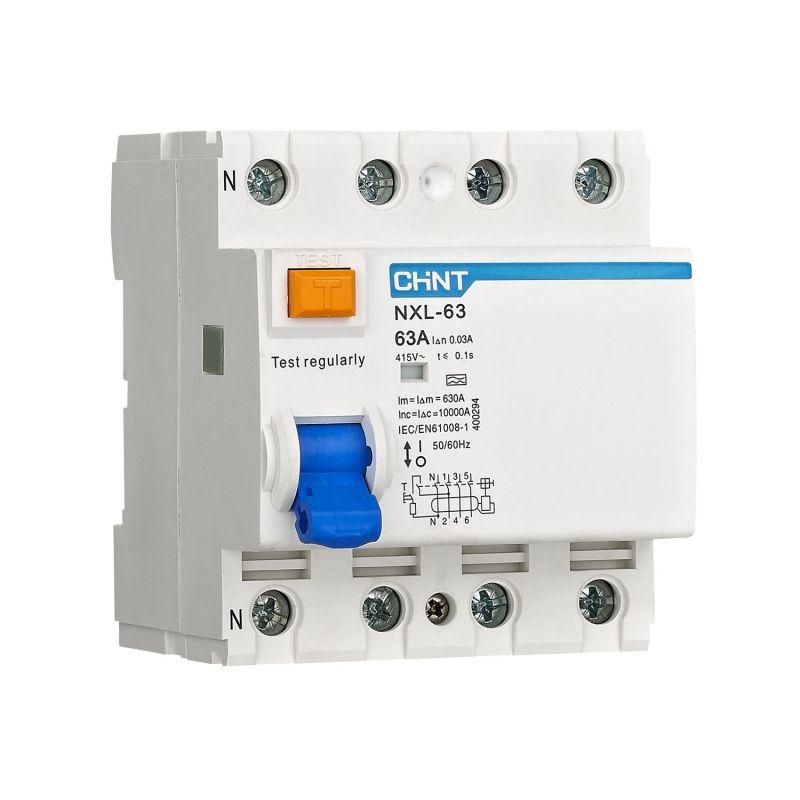

Выключатель дифференциального тока (УЗО) 4п 40А 30мА тип A NXL-63 6кА (R) CHINT 280786

Устройство защитного отключения (УЗО) NXL-63 6kA 3P+N 40A 30mA тип A (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания при утечках тока в сетях 400 В. Это надёжное электромеханическое устройство серии NXL-63 подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО NXL-63 6kA 3P+N 40A 30mA тип A (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции оборудования. Также оно предотвращает возгорание проводки из-за утечек тока, которые могут возникнуть при старении изоляции, повреждении кабеля или неисправности бытовой техники. Подходит для использования в сетях переменного тока 400 В, 50/60 Гц в жилых домах, офисах, производственных помещениях и других зданиях с трёхфазными потребителями.

Технические характеристики

• Номинальный ток: 40 А - максимальная нагрузка, которую устройство может длительно пропускать без срабатывания;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, при которой УЗО автоматически отключается (стандартная защита для человеческой безопасности);
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен прибор;
• Количество полюсов: 4 (3P+N) - защищает три фазы и ноль одновременно, отключение происходит по всем проводникам;
• Отключающая способность при КЗ: 6 кА - способность выдерживать и отключать ток короткого замыкания до 6000 А;
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современной техники: инверторы, зарядные устройства, ЭПРА);
• Напряжение изоляции Ui: 500 В - максимальное напряжение, которое может безопасно выдерживать изоляция между токоведущими частями;
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчивость к кратковременным перенапряжениям (молнии, коммутационные скачки);
• Степень защиты IP20 - защита от прикосновения пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли;
• Рабочий диапазон температур: от -25C до +40C - допустимый интервал для установки в неотапливаемых помещениях;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Электромеханическая конструкция - работает без внешнего питания, надёжнее электронных аналогов;
• Индикация состояния - окно показывает положение контактов: “I” - включено, “O” - отключено;
• Электрическая износостойкость: 2000 циклов включения/выключения - срок службы при частых операциях;
• Механическая износостойкость: 20 000 циклов - долговечность механической части.

Совместимость и монтаж

УЗО NXL-63 6kA 3P+N 40A 30mA тип A (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные клеммы - сверху, выходные - снизу. Ноль (N) подключается строго к соответствующей клемме, иначе устройство не будет работать. Устанавливается после автомата защиты по току перегрузки и КЗ. Совместим со всеми модулями серии NXL-63 от CHINT. Ширина занимаемого места - 4 модуля (72 мм).

Безопасность и стандарты

УЗО соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, что гарантирует соответствие европейским и российским нормам безопасности. Конструкция выполнена в соответствии с классом загрязнения 2 - подходит для помещений с обычным уровнем запылённости (не для сырых, химических или пыльных производств). Отсутствует защита от влаги (IP20), поэтому установка возможна только внутри закрытых щитов.

Преимущества

• Электромеханическая схема - работает даже при отсутствии напряжения в сети, в отличие от электронных УЗО;
• Защита типа A - эффективна против утечек от современного оборудования (LED-освещение, компьютеры, инверторы, стиральные машины);
• Яркая индикация положения контактов - позволяет быстро определить причину отключения без тестера;
• Высокая отключающая способность (6 кА) - подходит для мест с высокой вероятностью КЗ (промышленные объекты, длинные линии);
• Широкий температурный диапазон - можно использовать в холодных помещениях (склады, подъезды, теплицы).

Ограничения применения

• Не применяется в сетях с постоянным током - только переменный ток 50/60 Гц;
• Не защищает от прямого прикосновения к токоведущим частям - требует наличия заземления и других мер защиты;
• IP20 - нельзя устанавливать во влажных помещениях (ванная, баня, уличные щитовые) без дополнительной герметизации;
• Не рассчитан на частые включения/отключения - рекомендовано использовать как основную защиту, а не как рубильник;
• Только для трёхфазных систем с нулём - не подходит для однофазных сетей без нуля (IT, TT без PEN).

Примеры использования

• Щитовая квартиры с трёхфазной плитой, кондиционером и мощной бытовой техникой;
• Производственный участок с CNC-станками, насосами и приводами на базе инверторов;
• Офисный комплекс с серверной, освещением LED и множеством USB-зарядок;
• Складские помещения с электролебёдками, светильниками и компрессорами.

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - УЗО должно отключиться. Проверяйте её работу ежемесячно;
• Подбирайте номинал автомата перед УЗО равным или меньше 40 А - чтобы не было перегрузки до срабатывания УЗО;
• Не используйте УЗО NXL-63 в качестве единственной защиты - всегда сочетайте с автоматическим выключателем по току перегрузки;
• При установке в щитке оставьте свободное место вокруг - для теплоотвода и удобства обслуживания;
• Если УЗО часто срабатывает - проверьте изоляцию кабелей, наличие заземления и исправность подключённой техники;
• Для систем с несколькими группами лучше применять селективные УЗО (тип S) на вводе, а этот - на ответвлениях.
