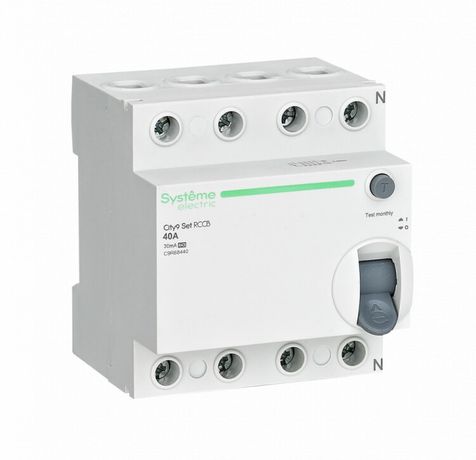

Выключатель дифференциального тока (УЗО) 4п 40А 30мА тип A City9 Set 400В SE C9R68440 APC

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 30 мА тип A 400 В от бренда Systeme Electric — это электромеханическое устройство защиты от утечек тока для трёхфазных сетей 400 В. Артикул c9r68440 предназначен для обеспечения безопасности персонала и оборудования в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель дифференциального тока (УЗО) защищает людей от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям. Его применяют в трехфазных цепях с напряжением до 400 В, где есть риск возникновения переменного или постоянного импульсного тока утечки — например, на станках с частотными преобразователями, конвейерах, системах освещения, насосных станциях и других устройствах с электронной нагрузкой.

Технические характеристики

• Тип устройства: УЗО (устройство защитного отключения), электромеханический — работает без внешнего питания.
• Номинальный ток: 40 А — допустимый длительный ток через устройство.
• Ток утечки: 30 мА — чувствительность, обеспечивающая быстрое отключение при опасном токе для человека.
• Тип тока утечки: Type A — реагирует на переменный ток утечки и импульсный постоянный ток (например, от частотных преобразователей).
• Номинальное напряжение: 400 В — рабочее напряжение сети.
• Отключающая способность при КЗ: 6 кА — максимальный ток короткого замыкания, который устройство может безопасно отключить.
• Напряжение изоляции: 500 В — уровень изоляции между токоведущими частями и корпусом.
• Импульсное выдерживаемое напряжение: 4 кВ — устойчивость к высоковольтным скачкам (молнии, коммутационные перегрузки).
• Частота: 50/60 Гц — совместим с сетями России и Европы.
• Количество полюсов: 4 — защищает все три фазы и нейтраль одновременно.
• Ширина модуля: 4 модуля (72 мм) — занимает место на DIN-рейке.
• Глубина монтажа: 45 мм — требует минимального свободного пространства за щитом.
• Степень защиты: IP20 — защита от прикосновений пальцев и крупных предметов, но не от пыли и воды.
• Способ монтажа: на DIN-рейку 35 мм.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) c9r68440 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение проводов возможно как сверху, так и снизу — удобно при компоновке распределительных щитов. Все клеммы закрыты и имеют зажимы с повышенной надёжностью соединения. Для правильной работы требуется соблюдение полярности: нейтральный провод обязательно подключается к соответствующему контакту. Устройство не имеет автоматического восстановления после срабатывания — необходимо вручную перевести рычаг в положение «ON».

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция гарантирует работу даже при отказе сети питания. Наличие кнопки «T» позволяет ежемесячно проверять исправность устройства — достаточно нажать её, чтобы убедиться, что УЗО отключится.

Преимущества

• Электромеханический принцип действия — надёжность при аварийных ситуациях и отсутствии напряжения в сети.
• Поддержка типа A — единственный подходящий вариант для современных устройств с выпрямителями и частотными преобразователями.
• Защита всех четырёх проводников — исключает риск утечки через нейтраль.
• Фиксированные безопасные клеммы снижают риск неквалифицированного подключения.
• Компактная глубина монтажа (45 мм) — подходит для плотных щитов.

Ограничения применения

• Не предназначено для использования во влажных помещениях без дополнительной защиты — степень IP20 не предохраняет от влаги и пыли.
• Не является автоматическим выключателем — не защищает от перегрузок и коротких замыканий; требуется установка в паре с автоматом.
• Не рекомендуется применять в однофазных сетях 230 В — избыточная сложность и стоимость.
• Не подходит для цепей с постоянным током выше 6 мА — тип A не реагирует на чисто постоянный ток утечки.

Примеры использования

• Щитовая на производстве: защита трёхфазного станка с ЧПУ и частотным преобразователем.
• Распределительный щит торгового центра: обеспечение безопасности групп розеток и светильников.
• Система водоснабжения: защита насосов с электронным управлением.
• Объекты с большим количеством IT-оборудования: серверные, офисные центры с источниками бесперебойного питания.

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие типа тока утечки (Type A) нагрузке — особенно если используются частотники, светодиодные драйверы или зарядные устройства.
• При монтаже в щите учитывайте габариты: 4 модуля + 45 мм глубины — не забудьте про зазор для проводов.
• Перед первым запуском обязательно протестируйте устройство кнопкой «T» — это обязательная процедура согласно нормам.
• Не используйте этот УЗО как замену автоматическому выключателю — он не защищает от перегрузки. Комбинируйте его с автоматом на 40 А.
• Для многоквартирных домов и общественных зданий такой УЗО целесообразен только на входе в помещение или на отдельных мощных контурах — для обычных розеток лучше использовать 2-полюсные УЗО на 30 мА.
