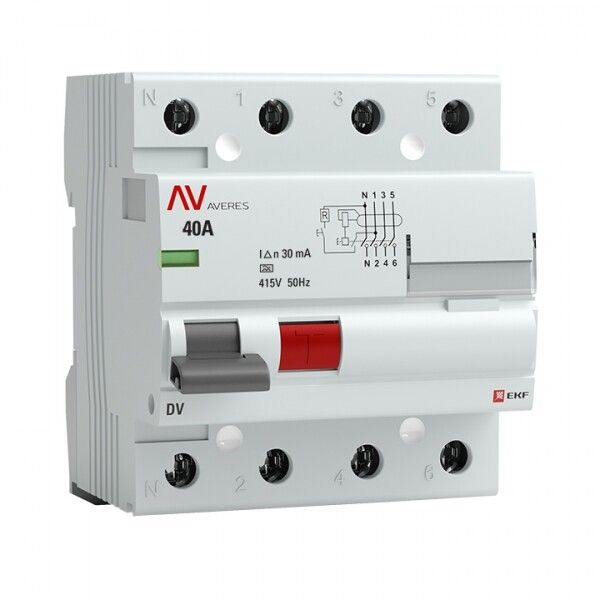

Выключатель дифференциальный (УЗО) DV 4п 40А 30мА тип A AVERES | rccb-4-40-30-a-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 30 мА тип A электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от поражения током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

Этот УЗО защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, находящимся под напряжением. Также он предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. УЗО не защищает от перегрузок и КЗ - для этого требуется параллельно устанавливать автоматический выключатель. Применяется в жилых домах, офисах, производственных помещениях, на станках, конвейерах и других системах с трёхфазным питанием.

Технические характеристики

• Тип устройства: Устройство защитного отключения (УЗО), электромеханическое - работает без внешнего питания, даже при отключении фазы.
• Номинальный ток: 40 А - допустимый постоянный ток через устройство.
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека.
• Тип тока утечки: Type A - реагирует на переменный ток утечки и импульсный (например, от выпрямителей, частотных преобразователей, светодиодных светильников).
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, подходит для трёхфазных сетей с заземлённым нулём.
• Номинальное напряжение: 400 В - рабочее напряжение сети 380/220 В.
• Номинальная отключающая способность: 10 кА - способность безопасно отключить ток короткого замыкания до 10 000 А.
• Напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к грозовым и коммутационным перенапряжениям.
• Частота: 50 Гц - предназначено для сетей России и стран СНГ.
• Сечение проводника: 1–25 мм2 - подходит для медных проводов любого распространённого сечения.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - устанавливается внутри закрытых щитов.
• Рабочая температура: от -10C до +50C - подходит для большинства помещений, включая неотапливаемые.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности.
• Модульная ширина: 4 модуля - занимает 72 мм в ширину на DIN-рейке.
• Глубина монтажа: 50 мм - требует минимального свободного пространства в щите.
• Степень загрязнения: 2 - предназначен для установки в помещениях с нормальным уровнем запылённости и отсутствием токопроводящей пыли.

Совместимость и монтаж

УЗО монтируется на стандартную DIN-рейку типа TS35. Совместим со всеми популярными автоматическими выключателями, в том числе от EKF. Обязательно используйте его в связке с автоматом на 40 А или ниже - УЗО не имеет функции тепловой или электромагнитной защиты. Подключение: входные клеммы - сверху, выходные - снизу. Все четыре полюса подключаются последовательно: L1, L2, L3, N. Ноль обязательно проходит через УЗО - его отдельное подключение к PE нарушит работу. Клеммы имеют защитные шторки - исключают случайное прикосновение при установленном проводе.

Безопасность и стандарты

• Соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030.
• Произведено в соответствии с требованиями безопасности для устройств, защищающих жизнь человека.
• Не содержит электронных элементов - отказ невозможен при отключении напряжения.

Преимущества

• Электромеханическая конструкция - работает даже при аварийном отключении нуля или перебоях в питании.
• Высокая отключающая способность (10 кА) - обеспечивает надёжность в условиях слабых сетей или на производствах.
• Окно реального состояния контактов - позволяет визуально определить, разомкнуты ли контакты после срабатывания.
• Защитные шторки на клеммах - снижают риск травм при обслуживании.
• Литая лицевая панель - прочнее, чем пластиковые корпуса, не деформируется при нагреве.
• Окно для маркировки - удобно для идентификации цепи в щите.
• Полный комплект аксессуаров - включает всё необходимое для монтажа, включая крепления и инструкцию.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного (AC).
• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата.
• Не предназначен для открытой установки - IP20 не защищает от воды и пыли; монтировать только во внутренних щитах.
• Не рекомендуется для цепей с высоким уровнем помех (например, мощные инверторы без фильтров) - возможны ложные срабатывания.
• Не используется в качестве основного рубильника - не рассчитан на частое механическое включение/выключение.

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток на кухне, в ванной и туалете.
• Цеховое оборудование - трёхфазные насосы, компрессоры, станки с ЧПУ.
• Объекты с частотными преобразователями - где есть импульсные нагрузки (электродвигатели, LED-освещение).
• Автомобильные сервисы - подземные ямы с освещением и зарядными устройствами.

Практические советы

• Выбирая УЗО, проверьте соответствие номинала автомата - он должен быть равен или меньше 40 А.
• При монтаже соблюдайте полярность: ноль всегда проходит через УЗО, не подключайте его напрямую к шине PE.
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - особенно перед сезонным включением оборудования.
• Если УЗО часто срабатывает - проверьте изоляцию проводки, наличие старых приборов с утечками (стиральные машины, водонагреватели).
• Для больших объектов используйте координированную схему: групповые УЗО 30 мА + вводное на 100–300 мА.
• При замене - отключите питание полностью. Не затягивайте клеммы слишком сильно - можно повредить контактную площадку.
