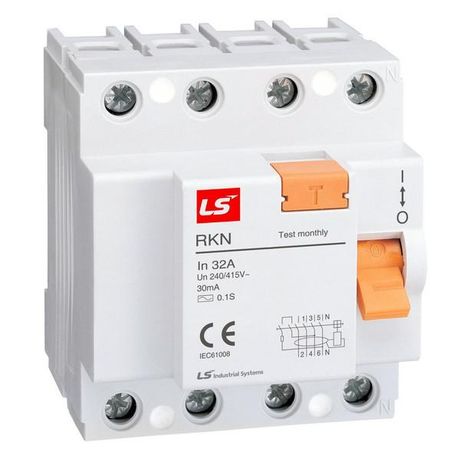

Дифференциальный выключатель нагрузки (УЗО) RKN 3P+N 40A 30mA AC-TYPE NEW ROGY (RUSSIA) - 062400438B LSIS

Выключатель дифференциального тока (УЗО) 3P+N/4P 40A 30mA AC-TYPE/A от LS Electric - устройство для защиты людей и оборудования от поражения электрическим током при утечках на землю. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах.

Назначение и область применения

Этот УЗО защищает от поражения током при утечках переменного тока (AC) и импульсных постоянных токов (тип A). Он используется там, где есть риск возникновения утечек через повреждённую изоляцию, человеческий контакт или неисправное оборудование. Применяется в системах TN-S, TN-C-S и TT с напряжением до 415 В. Особенно актуален для групповой защиты розеточных контуров, бытовых приборов, насосов, станков и других устройств с электронной начинкой - таких как частотники, инверторы, зарядные устройства.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до этого значения без ложных срабатываний.
• Дифференциальный ток: 30 мА - чувствительность, соответствующая требованиям безопасности для защиты человека.
• Количество полюсов: 4P (три фазы + ноль) - обеспечивает отключение всех проводников одновременно при утечке.
• Тип тока утечки: A - реагирует на переменный ток и импульсный постоянный ток (например, от выпрямителей).
• Номинальное напряжение: 230/415 В - работает в однофазных и трёхфазных сетях.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с высоким током.
• Частота: 50 Гц - оптимизирован для стандартных сетей России и стран СНГ.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не предназначен для открытых или влажных мест.
• Рабочий диапазон температур: от -5C до +40C - требует установки внутри помещений с контролируемым микроклиматом.
• Коммутационная износостойкость: 6000 циклов - рассчитан на длительную работу при частых включениях/выключениях.
• Ширина: 4 модуля - занимает стандартное место на DIN-рейке.
• Глубина монтажа: 73,5 мм - требуется свободное пространство в шкафу для удобного подключения.
• Максимальное сечение кабеля: 35 мм2 - совместим с медными проводами большого сечения.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 3P+N/4P 40A 30mA AC-TYPE/A монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние зажимы - входные контакты сверху, выходные - снизу. Кабели должны иметь сечение не более 35 мм2; при использовании многожильных проводов применяются наконечники. Обязательно соблюдайте полярность: нулевой провод обязательно проходит через УЗО. Наличие кратковременной задержки отключения снижает количество ложных срабатываний при кратковременных перегрузках, что особенно важно для двигателей и преобразователей частоты.

Безопасность и стандарты

УЗО соответствует международным нормам IEC 61009-1 и ГОСТ Р 51326.1. Его тип A гарантирует защиту от современных видов утечек, включая те, которые создаёт электроника. Отключение происходит автоматически при достижении порога в 30 мА - это уровень, при котором риск для жизни минимален. Однако устройство не защищает от перегрузок и коротких замыканий - для этого необходимо использовать дополнительно автоматический выключатель.

Преимущества

• Поддержка типа A - надёжная защита против утечек от устройств с выпрямителями (например, компьютеров, LED-освещения, инверторов).
• Кратковременная задержка отключения - снижает число ложных срабатываний при пуске мощных потребителей.
• Чёткая механическая индикация состояния - легко определить, сработало ли УЗО.
• Высокая коммутационная износостойкость - долгий срок службы даже при активном использовании.
• Стандартная ширина 4 модуля - легко интегрируется в существующие щитовые решения.

Ограничения применения

• Не предназначен для установки вне помещения - степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях.
• Не защищает от перегрузок и коротких замыканий - обязательна параллельная установка автомата с подходящей характеристикой (B/C/D).
• Не работает при отсутствии нулевого провода - требует наличия четвёртого полюса (N).
• Не рекомендован для цепей с постоянным током выше допустимого уровня - только переменный и импульсный постоянный ток типа A.
• Работает только в диапазоне температур от -5C до +40C - при более низких температурах возможны отказы в работе.

Примеры использования

• Защита группы розеток в кухне или ванной комнате с бойлером, микроволновкой и другими приборами.
• Щитовая на производстве для питания станков с ЧПУ, насосов и компрессоров с частотными преобразователями.
• Объекты с большим количеством электроники: серверные, офисы, медицинские учреждения.
• Жилые дома с системой заземления TN-S/TN-C-S, где важна точная реакция на малые утечки.

Практические советы

• Выбирая УЗО, проверьте соответствие сечения кабеля - не используйте провода больше 35 мм2 без переходника.
• При монтаже в щите оставьте минимум 80–90 мм глубины - это обеспечит удобный доступ к клеммам.
• Не соединяйте несколько УЗО последовательно - это может вызвать селективные сбои.
• Проверяйте работоспособность кнопкой “T” ежемесячно - тестирование не требует специального оборудования.
• Для защиты от перегрузок всегда сочетайте этот УЗО с автоматическим выключателем на 40 А (например, LS Electric VA47-29).
• При замене старого УЗО убедитесь, что новый имеет аналогичный тип A - вместо него нельзя ставить тип AC, если есть электроника.
