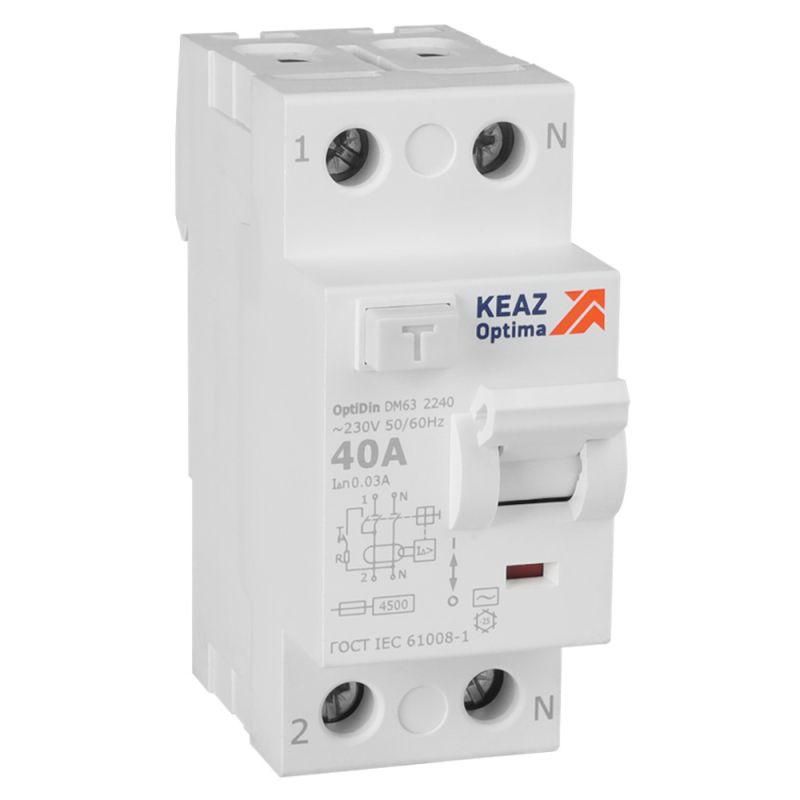

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 2П 40А 30мА AС 4,5кА OptiDin DM63-2240-AC-4,5-УХЛ4 - 343889 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ DM63-2240 - это двухполюсное устройство защиты от утечек тока, предназначенное для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях с напряжением 230 В. Номинальный ток 40 А и чувствительность 30 мА делают его подходящим решением для групповых цепей освещения, розеток и маломощного оборудования.

Назначение и область применения

УЗО КЭАЗ DM63-2240 защищает от поражения электрическим током при утечках через человека или повреждённую изоляцию. Отличается высокой надёжностью срабатывания при переменном дифференциальном токе типа AC - то есть при утечках синусоидальной формы, характерных для бытовой техники, осветительных приборов и электродвигателей. Применяется в распределительных щитах жилых домов, офисов, мастерских и производственных участков, где требуется защита персонала и предотвращение возгораний из-за утечек тока.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток (I_n): 40 А
• Номинальный отключающий дифференциальный ток (I_Δn): 30 мА
• Тип дифференциального тока: AC - реагирует на переменный синусоидальный ток утечки
• Номинальное напряжение: 230 В переменного тока
• Номинальная коммутационная способность: 4,5 кА
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 - предназначено для работы в помещениях с умеренным и холодным климатом, без воздействия агрессивной среды

Совместимость и монтаж

УЗО DM63-2240 устанавливается на DIN-рейку шириной 35 мм, как стандартные автоматические выключатели. Подключение проводов осуществляется сверху (вход) и снизу (выход) - соблюдайте полярность фазы и нуля. Для правильной работы необходимо подключить нулевой проводник через устройство, не допуская его ответвления до или после УЗО. Монтировать рекомендуется совместно с автоматическим выключателем на 40 А, так как само УЗО не имеет функции защиты от перегрузок и коротких замыканий.

Безопатность и стандарты

Устройство соответствует требованиям ГОСТ Р 50807-2007 и IEC 61009-1. Сертифицировано для использования в электросетях с заземлением TN-S и TN-C-S. Не применяется в системах IT без дополнительных мер защиты.

Преимущества

• Надёжное срабатывание при утечках 30 мА - уровень, обеспечивающий безопасность жизни человека
• Механизм срабатывания с визуальным индикатором положения - легко определить причину отключения
• Изготовлено на базе проверенной платформы КЭАЗ Optima - высокая долговечность контактов и механической части
• Работает в условиях колебаний температуры от −25C до +40C, что подходит для большинства помещений в России

Ограничения применения

• Не защищает от постоянного тока утечки (тип DC) - не подходит для цепей с преобразователями частоты, солнечными установками или источниками бесперебойного питания
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки в паре с автоматическим выключателем
• Не рассчитан на открытые площадки, улицы или сырые помещения - степень защиты IP20 исключает использование вне щита
• Не работает в сетях без нулевого провода (например, в старых системах TT без отдельного PE)

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Обеспечение безопасности электроплиты, бойлера, стиральной машины
• Групповая защита осветительных цепей в административных зданиях
• Щитовые устройства на производстве для станков с однофазным питанием

Практические советы

• Перед установкой проверьте, чтобы ноль шёл именно через УЗО - любое ответвление сделает защиту бесполезной
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - особенно перед сезонными нагрузками
• Если используется несколько УЗО в одном щите, следите за координацией времени срабатывания - выбирайте селективные модели при необходимости
• Посадочный диаметр клемм позволяет подключать медные провода сечением до 25 мм2 - используйте наконечники при многожильных проводах
• DM63-2240 от КЭАЗ - один из самых распространённых вариантов в РФ; при замене убедитесь, что новый аналог сохраняет класс 30 мА и тип AC
