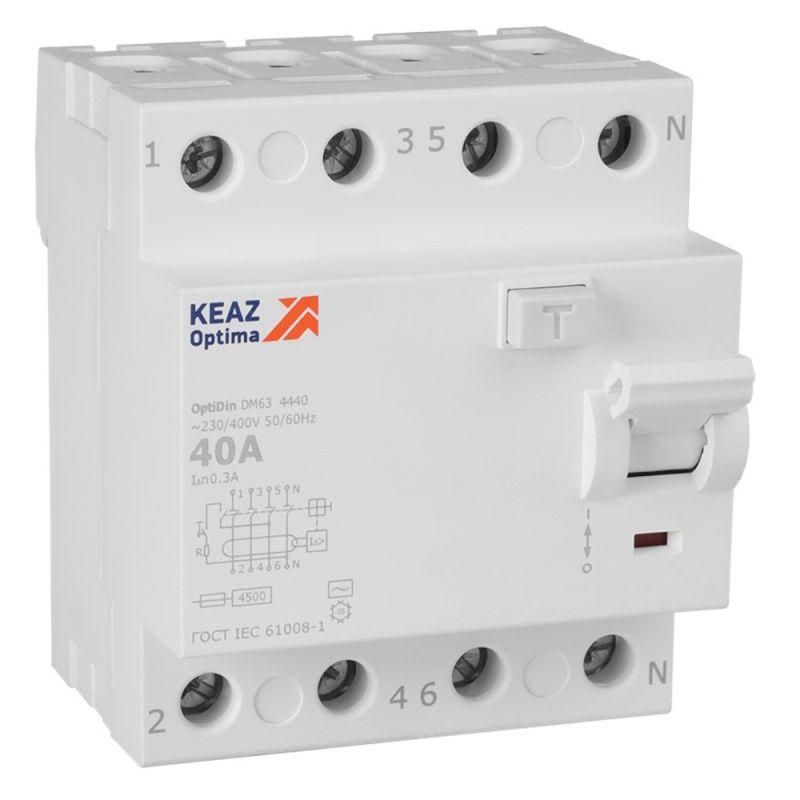

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 4П 40А 300мА AС 4,5кА OptiDin DM63-4440-AC-4,5-УХЛ4 - 343904 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ Optima 343904 - четырёхполюсное устройство защиты от утечек тока для трёхфазных сетей 400 В, рассчитанное на нагрузку до 40 А и срабатывание при утечке 300 мА. Подходит для защиты групповых цепей в промышленных установках, объектах ЖКХ и коммерческих зданиях.

Назначение и область применения

Устройство защищает людей от поражения электрическим током и предотвращает возгорания из-за утечек тока через изоляцию. Применяется в трёхфазных сетях с напряжением 230/400 В переменного тока. Особенно актуально для систем питания оборудования: насосов, компрессоров, конвейеров, освещения и других мощных потребителей, где есть риск повреждения изоляции проводов или корпусов.

Технические характеристики

• Число полюсов: 4 - позволяет отключить все фазы и ноль одновременно;
• Номинальный ток: 40 А - максимальная постоянная нагрузка, которую выдерживает устройство;
• Номинальный отключающий дифференциальный ток: 300 мА - чувствительность к утечкам; сработает при суммарной утечке более 0,3 А;
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в бытовых и промышленных сетях);
• Номинальное напряжение: 230/400 В - работает в однофазном (230 В) и трёхфазном (400 В) режиме;
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до 4500 А;
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата, в закрытых помещениях с возможностью повышенной влажности и перепадов температур.

Совместимость и монтаж

УЗО КЭАЗ Optima 343904 монтируется на DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние клеммы: три фазы (L1–L3), нулевой провод (N). Нельзя использовать в сетях с постоянным током или импульсными утечками - устройство не реагирует на пульсирующие или постоянные дифференциальные токи. Обязательно соблюдать полярность при подключении N-проводника. Монтаж допускается только после отключения напряжения и проверки отсутствия напряжения тестером.

Безопательность и стандарты

Изделие соответствует требованиям ГОСТ R 51326.1-2018 и IEC 61009-1. Соответствие гарантирует надёжную работу в штатных и аварийных режимах. Сертифицировано для применения в России и странах ЕАЭС.

Преимущества

• Максимальная степень защиты: отключение всех четырёх проводников исключает возможность сохранения потенциала на одном из них;
• Стабильная работа при колебаниях сети благодаря качественной механике и электронике КЭАЗ;
• Физически крупный корпус обеспечивает хороший тепловой запас и долгую службу даже при длительной работе на пределе нагрузки;
• Индикация состояния: рычаг имеет чёткое положение “ON/OFF”, что позволяет легко определить, включено ли устройство.

Ограничения применения

• Не применяется в сетях с постоянным током утечки (например, от выпрямителей, светодиодных драйверов, частотных преобразователей) - требуются УЗО типа A или B;
• Не предназначен для защиты одного человека - используется как вторичная защита для группы потребителей;
• Работает только при наличии напряжения на входе - при отключении питания автоматически остаётся в состоянии OFF;
• Не рекомендуется для установки вне помещений без дополнительной защиты от атмосферных воздействий, хотя исполнение УХЛ4 допускает высокую влажность внутри.

Примеры использования

• Защита трёхфазного двигателя на производстве с питанием от щита 400 В;
• Групповая защита освещения и розеток в административном здании;
• Щитовая защита системы вентиляции в холодном цеху;
• Подключение к распределительному щиту с несколькими однофазными ответвлениями (через деление фаз).

Практические советы

• Перед установкой проверьте посадочные размеры - УЗО совместимо со стандартной DIN-рейкой 35 мм, но требует свободного места вокруг для теплоотвода;
• Обязательно протестируйте устройство кнопкой “T” сразу после монтажа и ежемесячно в процессе эксплуатации;
• Не используйте УЗО вместо автомата - он не защищает от перегрузок и коротких замыканий, поэтому всегда сочетается с автоматическим выключателем;
• При использовании в системах с большим числом потребителей (например, много розеток) учтите, что суммарная утечка может достигать 200–250 мА - тогда 300 мА будет достаточным порогом;
• Для точечной защиты отдельных приборов лучше выбрать УЗО с меньшим током утечки (10–30 мА), а этот экземпляр - для общей защиты этажа или участка.
